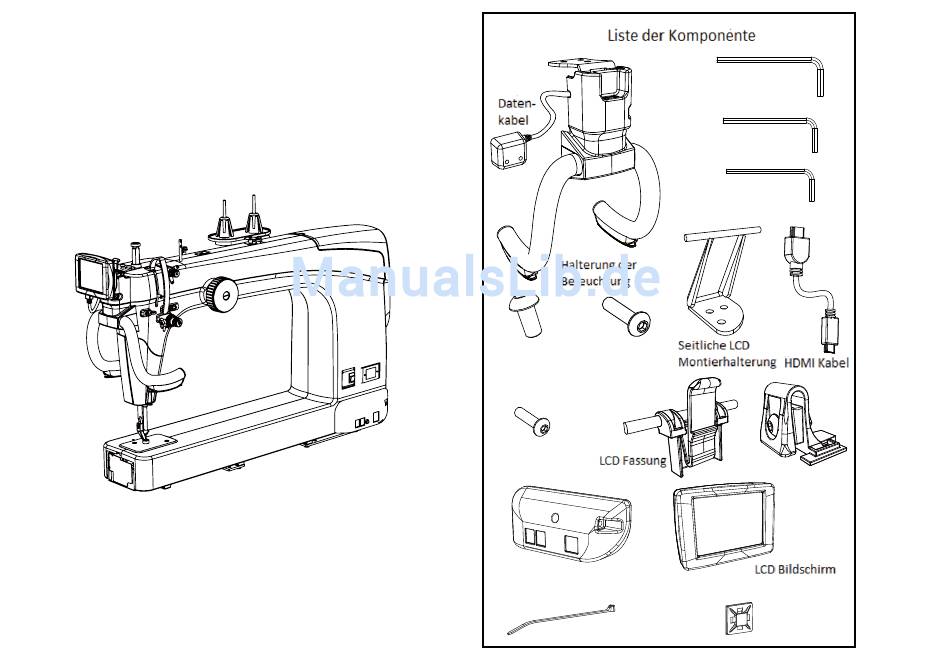

Bedienungsanleitung für
Tischnähmaschine Juki mit LCD,
Beleuchtung und
Sure Stitch Regulator
Version 2.2
Copyright 2014
M6 x 12mm
M4 x 16mm
SBHC Schraube
SBHC Schraube
(3)
(1)
M3 x 16mm
SBHC Schraube (1)
Sure Stitch Box
Kabelbinder
1
Inbusschlüssel 4mm
Inbusschlüssel 2,5mm
Inbusschlüssel 2mm
LCD Clips (2)
Montageplatte
Werbung
Verwandte Anleitungen für JUKI 2.2
Inhaltszusammenfassung für JUKI 2.2
- Seite 1 Bedienungsanleitung für Inbusschlüssel 4mm Tischnähmaschine Juki mit LCD, Beleuchtung und Inbusschlüssel 2,5mm Sure Stitch Regulator Inbusschlüssel 2mm M6 x 12mm M4 x 16mm SBHC Schraube SBHC Schraube M3 x 16mm SBHC Schraube (1) LCD Clips (2) Sure Stitch Box Version 2.2...
- Seite 2 Weiter zur Seite 3 … Weiter zur Seite 4 …...
-
Seite 3: Anleitung Der Seitlichen Ausrichtung
Anleitung der seitlichen Ausrichtung Befestigen Sie die LCD Montierhalterung und die Halterung der Beleuchtung mit Hilfe von 3 M6 x 12mm SBHC Schrauben. Schliessen Sie gemäß der Abbildung das HDMI Kabel an der Unterseite Zylinderförmiger Stecker 5,5mm des LCD Bildschirms und an der Halterung der Beleuchtungsanlage. Inbusschlüssel 4mm Inbusschlüssel 2mm M6 x 12mm SBHC Schraube... -
Seite 4: Instruktion Der Vorderen Ausrichtung
Instruktion der vorderen Ausrichtung Zylinderförmiger Stecker 5,5mm Inbusschlüssel 4mm Inbusschlüssel 2mm M6 x 12mm SBHC Schraube Kabelbinder und Montageplatte Sure Stitch Box M3 x 16mm SBHC Schraube Modell JC-001 Montieren Sie die Fassung des LCD und Beleuchtung mit Hilfe der 3 M6 x 12mm SBHC Schrauben. - Seite 5 HDMI Stecker Typ D HDMI Stecker Typ A Nehmen Sie das Ende des Den LCD-Bildschirm in den Den LCD-Bildschirm Monitorkabels (HDMI vorderen Halter einsetzen. erneut nach hinten Stecker Typ A, Siehe Bild biegen und das 1) und stecken Sie ihn in HDMI-Kabel (HDMI-Kabel die vorderen Griffe.
- Seite 6 Made By Grace™...
