BRAND Titrette Gebrauchsanleitung
Flaschenaufsatzbürette / bottle-top burette
Vorschau ausblenden
Andere Handbücher für Titrette:
- Gebrauchsanleitung (722 Seiten) ,
- Gebrauchsanweisung (164 Seiten) ,
- Prüfanweisung (22 Seiten)
Verwandte Anleitungen für BRAND Titrette
Inhaltszusammenfassung für BRAND Titrette
- Seite 1 Gebrauchsanleitung | Operating manual | Instruções | Instrucciones de manejo | 操作手册 Titrette® Flaschenaufsatzbürette | Bottle-Top Burette...
- Seite 2 Impressum BRAND GMBH + CO KG Otto-Schott-Str. 25 97877 Wertheim (Germany) T +49 9342 808 0 F +49 9342 808 98000 info@brand.de www.brand.de Languages Gebrauchsanleitung............2 Operating manual ............50 Instruções ................ 96 Instrucciones de manejo ..........143 操作手册 ............... 189 Technische Änderungen, Irrtum und Druckfehler vorbehalten.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einleitung ........... 5 14 Kennzeichnung auf dem Produkt ...38 Lieferumfang ........15 Bestellinformationen ......39 Gebrauchsbestimmung ....16 Zubehör/Ersatzteile ......40 2 Sicherheitsbestimmungen ....6 Allgemeine Sicherheitsbestimmun- 17 Reparatur ..........45 gen ............ 17.1 Zur Reparatur einsenden ....45 Funktion..........Einsatzgrenzen ......... 18 Kalibrierservice ........47 Einsatzbeschränkungen .... -
Seite 5: Einleitung
1 Einleitung 1.1 Lieferumfang Flaschenaufsatzbürette Titrette®, Größe 10 ml, 25 ml oder 50 ml, Teleskop-Ansaugrohr (Länge 170 - 330 mm), Rückdosierrohr, 2 Mikro-Batterien 1,5 V (AAA/UM4/LR03), 4 PP-Flaschenadapter (GL 45/32-33, GL 45/38, GL 45/S 40, GL 32-33/NS 29/32), 2 eingefärbte Lichtschutz-Sichtfenster, ein Quali- tätszertifikat und diese Gebrauchsanleitung. -
Seite 6: Sicherheitsbestimmungen
2.1 Allgemeine Sicherheitsbestimmungen Bitte unbedingt sorgfältig durchlesen! Das Laborgerät Titrette® kann in Kombination mit gefährlichen Materialien, Arbeitsvorgängen und Ap- paraturen verwendet werden. Die Gebrauchsanleitung kann jedoch nicht alle Sicherheitsprobleme aufzeigen, die hierbei eventuell auftreten. Es liegt in der Verantwortung des Anwenders, die Einhal- tung der Sicherheits- und Gesundheitsvorschriften sicherzustellen und die entsprechenden Ein- schränkungen vor Gebrauch festzulegen. -
Seite 7: Handhabung
• Der Einsatz des Gerätes für den vorgesehenen Anwendungsfall (z.B. Spurenanalyse) ist vom An- wender sorgfältig zu prüfen. Ggf. an den Hersteller wenden. 2.5 Einsatzausschlüsse 2.5.1 Titrette Gerät niemals einsetzen für: • Flüssigkeiten, die Borosilikatglas, Al , ETFE, PFA, FEP, PTFE oder Platin-Iridium angreifen (z.B. -
Seite 8: Lagerbedingungen
Diese Tabelle ist sorgfältig geprüft und basiert auf dem derzeitigen Kenntnisstand. Stets die Ge- brauchsanweisung des Gerätes sowie die Angaben der Reagenzienhersteller beachten. Sollten Sie Aussagen zu Chemikalien benötigen, die nicht in der Liste genannt sind, können Sie sich gerne an BRAND wenden. Stand: 0219/4 Gebrauchsanleitung... -

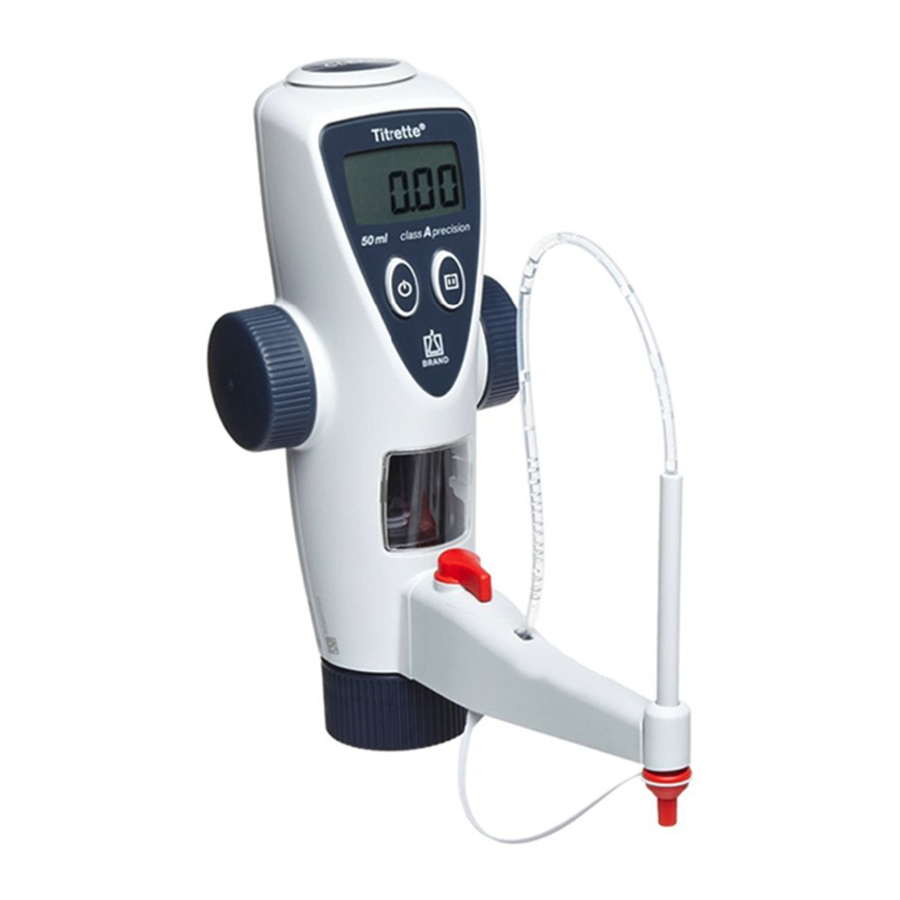

Seite 9: Funktions- Und Bedienelemente
14 Schraubkappe 15 Titrierkanüle mit inte- griertem Ausstoßventil, horizontal und vertikal verstellbar. 16 Sichtfenster 17 Ein/Aus-Taste 18 Digitalanzeige Wesentliche Merkmale der Flaschenaufsatzbürette Titrette® sind international zum Patent angemel- det. Der Montageschlüssel befindet sich in der hinteren Gehäuseschale. 9974 69 Gebrauchsanleitung... -
Seite 10: Inbetriebnahme
4 Inbetriebnahme 4 Inbetriebnahme 4.1 Erste Schritte 1. Batterien einsetzen Belüftungsstopfen von Hand oder mit einer Münze her- ausschrauben. Hintere Gehäuseschale entfernen. Abdeckung der Batteriefächer entfernen und Batterien einlegen. Richtung von Plus- und Minuspol beachten. Batteriefächer mit den Abdeckungen wieder dicht ver- schließen. -
Seite 11: Ansaug-/ Rückdosierrohr Montieren
4 Inbetriebnahme WARNUNG Sicherheitshinweise beachten > Schutzkleidung, Augenschutz und Schutzhandschuhe tragen! > Gerät und Flasche nur mit Schutzhandschuhen anfassen, insbesondere wenn gefähr- liche Medien eingesetzt werden. > Alle Sicherheitsbestimmungen befolgen sowie Einsatzgrenzen beachten, siehe Ein- satzgrenzen, S. 7. > Einsatzbeschränkungen beachten, siehe Einsatzbeschränkungen, S. 7. 3. -
Seite 12: Gerät Transportieren
4 Inbetriebnahme 5. Gerät transportieren Auf Reagenzflasche montiertes Gerät stets so tragen, wie in der Abbildung gezeigt! WARNUNG Verspritzen von Reagenz Mögliche Gesundheitsgefährdung, insbesonde- re bei gefährlichen Medien > Handräder nie drehen, wenn das Ventil auf 'Titrieren' steht und die Titrierkanüle mit der Schraubkappe verschlossen ist! >... - Seite 13 4 Inbetriebnahme Zuerst den Kolben durch Drehen der Handräder ganz nach unten bewegen. Zum Füllen den Kolben maximal bis zur Hälfte nach oben drehen und wieder entleeren. HINWEIS Falls das Füllen nicht möglich ist, siehe Störung - Was tun?, S. 37 Danach mehrmals mit einer halben Handrad-Umdre- hung Flüssigkeit aufsaugen und in einem Zug jeweils bis zum unteren Anschlag in die Flasche entleeren.
-
Seite 14: Titrieren
5 Titrieren 5 Titrieren 1. Gerät einschalten Zum Einschalten bzw. Ausschalten die Ein/Aus-Taste kurz drücken. 2. Gerät füllen Durch Drehen der Handräder das Gerät sanft bis zum oberen Anschlag füllen. CLEAR-Taste 1x kurz drücken um den Anzeigewert auf null zu stellen. 3. -
Seite 15: Energiesparmodus (Auto-Power-Off)
5 Titrieren 5.1 Energiesparmodus (Auto-Power-Off) Bei Arbeitsunterbrechungen von mehr als drei Minuten (Werkseinstellung) schaltet das Gerät automa- tisch in den Standby-Modus. Dabei wird der Anzeigewert gespeichert und erscheint nach dem manu- ellen Einschalten wieder im Display. Die Zeit zum automatischen Abschalten kann variiert werden (s. Auto-Power-Off (APO-Modus), S. 27). -
Seite 16: Pc-Schnittstelle (Optional)
6 PC-Schnittstelle (optional) 6 PC-Schnittstelle (optional) Das Gerät ist mit optionaler Kommunikationsschnittstelle (RS 232) erhältlich (siehe 'Bestelldaten'). Die Version mit Schnittstelle bietet gegenüber der Standardausführung folgende Vorteile: • Übertragungsfehler beim Abschreiben der Primärdaten entfallen, denn die Titrationsergebnisse werden durch Doppelklicken der CLEAR-Taste automatisch zum PC übertragen. Damit ist eine wichtige Anforderung der GLP erfüllt. -
Seite 17: Empfindliche Medien (Sichtfenster Tauschen)
7 Empfindliche Medien (Sichtfenster tauschen) 7 Empfindliche Medien (Sichtfenster tauschen) Für lichtempfindliche Medien (z.B. Iod-, Kaliumpermanganat- und Silbernitratlösung) empfehlen wir, die eingefärbten Lichtschutz-Sichtfenster zu verwenden. Belüftungsstopfen von Hand oder mit einer Münze her- ausschrauben. Hintere Gehäuseschale entfernen. Clip des hinteren Sichtfensters auf einer Seite lösen und herausnehmen. -
Seite 18: Trockenrohr (Optional) Montieren
8 Trockenrohr (optional) montieren 8 Trockenrohr (optional) montieren Für feuchtigkeits- oder CO -empfindliche Medien kann der Einsatz eines mit geeignetem Absorbens (nicht im Lieferum- fang enthalten) gefüllten Trockenrohres erforderlich sein. (siehe Zubehör/Ersatzteile) Das gefüllte Trockenrohr anstelle des Belüftungsstop- fens einschrauben. HINWEIS Das Gewinde des Trockenrohrs, der Flasche und/oder des Flaschenadapters ggf. -
Seite 19: Fehlergrenzen
°C/68 °F) von Gerät, Umgebung und destilliertem Wasser. Die Prüfung erfolgte gemäß DIN EN ISO 8655-6 bei vollständig gefülltem Gerät und gleichmäßiger und ruckfreier Dosierung. Fehlergrenzen Flaschenaufsatz- Flaschenaufsatz- Glasbürette bürette Titrette® büretten nach Klasse A nach DIN EN ISO 8655-3 DIN EN ISO 385 Volumen Teilvolumen... -
Seite 20: Volumen Kontrollieren (Kalibrieren)
Das 10 ml Gerät zur Kalibrierung auf 3 Dezimalstellen einstellen (Seite 21). Dieser Zy- klus sollte entsprechend den individuellen Anforderungen angepasst werden. Die ausführliche Prüfanweisung (SOP) steht unter www.brand.de zum Download bereit. Zusätzlich können Sie auch in kürzeren Zeitabständen eine Funktionsprüfung durchführen, z.B. durch Titration gegen einen Stan- dard. -
Seite 21: Berechnung
10 Volumen kontrollieren (Kalibrieren) 3. Berechnung = Wäge-Ergebnisse Anzahl der Wägungen Korrekturfaktor (z. B. 1,0029 ml/g bei 20 °C, 1013 hPa) ∑ – Mittelwert – x – . Z Mittleres Volumen – – . 100 Richtigkeit* R% = Nennvolumen – ∑... -
Seite 22: Zusatzfunktionen
11 Zusatzfunktionen 11 Zusatzfunktionen 11.1 CAL-Modus (Justieren) 11.1.1 Justieren Nach längerem Gebrauch oder nach dem Austausch der Dosiereinheit kann eine Justierung erforder- lich werden, um Richtigkeitsunterschiede bis maximal ± 0,999 ml auszugleichen. Die Veränderung der Werksjustierung wird im Display angezeigt. 1. Justagewert errechnen Der Justagewert ist die Abweichung des mittleren Volumens vom Nennvolumen (z.B.: Mittleres Volu- men 50,024 ml, Nennvolumen 50 ml. -
Seite 23: Eingabe Bestätigen
11 Zusatzfunktionen 4. Eingabe bestätigen CLEAR-Taste drücken, um die Eingabe des Justagewertes zu bestätigen. ð Die Änderung der Werksjustierung wird durch das jetzt ständig angezeigte CAL-Symbol im Dis- play deutlich gemacht. HINWEIS Wird die CLEAR-Taste nicht innerhalb von ca. 15 Sekunden gedrückt, bleibt der Ausgangszustand er- halten. -
Seite 24: Werksjustierung
11 Zusatzfunktionen 3. Justagewert eingeben Der Justagewert beträgt z.B. 0,017 ml. Pause- bzw. Ein/ Aus-Taste drücken, bis der Wert erreicht ist (mit dem ersten Tastendruck wird die Anzeige auf null gesetzt). 4. Eingabe bestätigen CLEAR-Taste drücken. Alter und neuer Justagewert wer- den automatisch addiert. -
Seite 25: Werksjustierung Wiederherstellen
11 Zusatzfunktionen Sobald CAL im Display erscheint, die CLEAR-Taste wie- der loslassen. CAL blinkt und der Justagewert der zuvor vorgenommenen Justierung erscheint. 2. Werksjustierung wiederherstellen Ein/Aus-Taste und Pause-Taste gleichzeitig drücken, um die Werksjustierung wiederherzustellen. Das CAL-Symbol wird ausgeblendet. 11.2 Kalibriertermin (GLP-Modus) Im GLP-Modus (Good Laboratory Practice) kann der Termin für die nächste Kalibrierung gespeichert werden. -
Seite 26: Kalibriertermin Eingeben
11 Zusatzfunktionen Sobald GLP im Display steht, die CLEAR-Taste loslassen. Das Eingabesymbol blinkt und 'oFF' erscheint. 2. Kalibriertermin eingeben Pause-Taste anhaltend drücken, bis der gewünschte Termin angezeigt wird. Kurzes Drücken verlängert den Termin Monat schrittweise. Das Drücken der Ein/Aus-Taste verkürzt den Jahr Termin. -
Seite 27: Auto-Power-Off (Apo-Modus)
11 Zusatzfunktionen 11.3 Auto-Power-Off (APO-Modus) Im APO-Modus kann die Zeit für das automatische Abschalten von 1 bis 30 min eingestellt werden. In der Werkseinstellung schaltet das Gerät automatisch nach 3 Minuten ab. Je kürzer die Auto-Power-Off Zeit eingestellt ist, desto länger ist die Batterielebensdauer. 1. -
Seite 28: Dezimalstellen (Dp-Modus)
11 Zusatzfunktionen 11.4 Dezimalstellen (dP-Modus) Im dP-Modus kann die Anzeige wahlweise auf 2 oder 3 Dezimalstellen eingestellt werden (Werksein- stellung 2 Dezimalstellen). HINWEIS Titriervolumina ab 20,00 ml können technisch bedingt nur mit 2 Dezimalstellen angezeigt werden. 1. dP-Modus aufrufen Bei eingeschaltetem Gerät CLEAR-Taste länger als 3 s >... -
Seite 29: Reinigung
12 Reinigung 12 Reinigung Damit eine einwandfreie Funktion gewährleistet ist, muss das Gerät in folgenden Fällen gereinigt wer- den: • • sofort, wenn die Handräder sich schwerer regelmäßig bei Verwendung von kristallisie- als gewohnt drehen lassen renden Lösungen • • vor Reagenzwechsel wenn sich Flüssigkeit in der Schraubkappe der Titrierkanüle angesammelt hat... - Seite 30 12 Reinigung Das Gerät auf eine leere Flasche schrauben und durch mehrmaliges Auf- und Abwärtsbewegen des Kolbens in Ventilstellung 'Rückdosieren' und 'Titrieren' vollständig entleeren. Den Kolben zuerst vollständig nach oben und dann eine halbe Handumdrehung nach unten bewegen. Belüftungsstopfen von Hand oder mit einer Münze her- ausschrauben.
-
Seite 31: Intensivreinigung
12 Reinigung HINWEIS Kristallisierende Medien z.B. alkoholische KOH Je nach Gebrauchshäufigkeit empfehlen wir regelmäßig im Abstand von ca. 8 Wochen eventuelle Kris- tallablagerungen oberhalb des Kolbens zu entfernen. Dazu die Schritte f-m der Standardreinigung durchführen. Um Kristallablagerungen zu verhindern, das Gerät nach der Titration stets vollständig bis zum oberen Anschlag füllen. - Seite 32 12 Reinigung Kolbenstange umfassen und den Kolben langsam aus dem Dosierzylinder ziehen (Abb. a). HINWEIS Falls sich der Kolben nur schwer bewegen lässt, Geräteober- teil aufsetzen, den Montageschlüssel (Zähne zeigen nach un- ten) zwischen Dosierzylinder und Oberteil klemmen und durch Drehen der Handräder den Kolben vollständig aus dem Dosierzylinder bewegen (Abb.
-
Seite 33: Konstruktive Änderung Ab Januar 2012
12 Reinigung Konstruktive Änderung ab Januar 2012 Die Verbindung der Titrierkanüle mit dem Ventilblock wurde zum Januar 2012 geändert. Bei Bestellung dieser Ersatzteile daher am Ventilblock auf den Abstand zwischen Dosierkanal und Rückdosierkanal achten. Ist zwischen den beiden Kanälen kein Spalt zu sehen, so muss bei Ersatz des Dosierzylinders mit Ventilblock auch immer gleichzeitig die Titrierkanüle ersetzt werden (Zube- hör/Ersatzteile, S. 40). -
Seite 34: Ansaugventil Reinigen / Austauschen
12 Reinigung Das Geräteoberteil aufsetzen, durch Drehen der Handräder nach unten bewegen und dabei beachten, dass sich die Aussparung der vorderen Gehäuseschale passgenau über die Titrierkanüle schiebt. Gegebenen- falls das Oberteil etwas drehen. Den Sicherungsring der Dosiereinheit anheben und kon- trollieren, dass Nut und Feder ineinandergreifen. -
Seite 35: Festsitzende Ventilkugel Lösen
12 Reinigung Falls Dichtring verschmutzt oder beschädigt, mit Hilfe einer abgewinkelten Pinzette vorsichtig entfernen. Ansaugventil und Dichtring reinigen (Ultraschallbad) bzw. austauschen. Gegebenenfalls gereinigten bzw. neuen Dichtring einle- gen. Das Ansaugventil erst von Hand einschrauben und dann mit Montageschlüssel fest anziehen (1/4 Umdrehung genügt!). - Seite 36 12 Reinigung Hintere Gehäuseschale erst oben einhängen, dann zu- klappen. Belüftungsstopfen einschrauben. HINWEIS Mit den Batterien stets auch die Abdeckung der Batteriefä- cher austauschen. Diese sind im Lieferumfang der Ersatzbat- terien enthalten. WARNUNG Nur vollständig entladene Batterien entspre- chend der Batterieverordnung entsorgen. Bat- terien zum Entladen nicht kurzschließen –...
-
Seite 37: Störung - Was Tun
13 Störung - Was tun? 13 Störung - Was tun? Störung Mögliche Ursache Was tun Flüssigkeit steht oberhalb des Kolbens Kolben undicht Reinigung durchführen, Do- siereinheit austauschen (sie- he Reinigung, S. 29). Kolben schwergängig Dosiereinheit durch Kristall- Reinigung durchführen, evtl. ablagerungen verunreinigt Dosiereinheit austauschen bzw. -
Seite 38: Kennzeichnung Auf Dem Produkt
Zeichenfolge DE-M (DE für Deutschland), eingerahmt durch ein Rechteck, sowie die beiden letzten Ziffern des Jahres, in dem die Kennzeichnung angebracht wurde (hier: 2018). www.brand.de/ip Patentinformationen China RoHS (EFUP) EFUP definiert den Zeitraum in Jahren, in dem die in Elek- tro- und Elektronikgeräten enthaltenen gefährlichen Stoffe... -
Seite 39: Bestellinformationen
15 Bestellinformationen 15 Bestellinformationen Titrette® Standard mit RS 232 Schnittstelle Volumen Best.-Nr. Best.-Nr. 10 ml 4760 141 4760 241 25 ml 4760 151 4760 251 50 ml 4760 161 4760 261 9974 69 Gebrauchsanleitung... -
Seite 40: Zubehör/Ersatzteile
16 Zubehör/Ersatzteile 16 Zubehör/Ersatzteile Flaschenadapter PP, Verp.-Einh. 1 Stück Außengewinde für Flaschenge- Best.-Nr. winde/Schliff- größe GL 45 GL 32-33 7043 96 GL 45 GL 38 7043 97 GL 45 S* 40 7043 43 GL 45 S* 42 7043 49 GL 45 S* 50 7043 50 GL 32... - Seite 41 16 Zubehör/Ersatzteile Flaschenhalter Beschreibung Verp.-Einheit Best. Nr. Flaschenhalter. 1 Stück 7042 75 PP. Stativstab 325 mm. Grund- platte 220 x 160 Trockenrohr Beschreibung Verp.-Einheit Best. Nr. Trockenrohr inkl. 1 Stück 7079 30 Dichtring aus PT- FE (ohne Granu- lat). Ansaugventil Beschreibung Verp.-Einheit Best.
-
Seite 42: Dosierzylinder Mit Ventilblock
16 Zubehör/Ersatzteile Kolben für Volumen Verp.-Einheit Best.-Nr. 10 ml 1 Stück 7075 31 25 ml 1 Stück 7075 30 50 ml 1 Stück 7075 32 Dosierzylinder mit Ventilblock (Konstruktive Änderungen ab 2012 beachten, siehe Intensi- vreinigung, S. 33) für Volumen Verp.-Einheit Best.-Nr. 10 ml 1 Stück 7075 33... - Seite 43 16 Zubehör/Ersatzteile Mikro-Batterien 1,5 V Beschreibung Verp.-Einheit Best. Nr. Mikro-Batterien je 2 Stück. 7260 1,5 V. nicht wie- deraufladbar (AAA/UM4/LR03). inkl. Batteriefach- Abdeckungen Belüftungsstopfen Beschreibung Verp.-Einheit Best. Nr. Belüftungsstopfen 1 Stück. 6659 Montageschlüssel Beschreibung Verp.-Einheit Best. Nr. Montageschlüssel 1 Stück. 6784 Batteriefach-Abdeckungen Beschreibung...
- Seite 44 16 Zubehör/Ersatzteile Schnittstellenkabel RS 232 Beschreibung Verp.-Einheit Best. Nr. Schnittstellenka- 1 Stück. 8850 bel RS 232. Länge 2 m. Titrette Software Beschreibung Verp.-Einheit Best. Nr. Titrette Software. 1 Stück. 7075 38 CD-ROM. deutsch/ englisch Entnahmesystem Titrette® Beschreibung Verp.-Einheit Best. Nr.
-
Seite 45: Reparatur
"Erklärung zur gesundheitlichen Unbedenklichkeit" ausfüllen und gemeinsam mit dem Gerät an Her- steller oder Händler senden. Vordrucke können beim Händler oder Hersteller angefordert werden, bzw. stehen unter www.brand.de zum Download bereit. Innerhalb der USA und Kanada Bitte klären Sie mit BrandTech Scientific, Inc. die Voraussetzungen für die Rücksendung bevor Sie das Gerät zum Service einschicken. - Seite 46 17 Reparatur Kontaktadressen Deutschland: USA und Kanada: ® BRAND GMBH + CO KG BrandTech Scientific, Inc. Otto-Schott-Straße 25 11 Bokum Road 97877 Wertheim (Germany) Essex, CT 06426-1506 (USA) T +49 9342 808 0 T +1-860-767 2562 F +49 9342 808 98000 F +1-860-767 2563 info@brand.de...
-
Seite 47: Kalibrierservice
Die ausführliche Prüfanweisung steht unter www.brand.de bzw. www.brandtech.com zum Download bereit. BRAND bietet Ihnen darüber hinaus die Möglichkeit, Ihre Geräte durch unseren Werks-Kalibrierservice oder durch das BRAND-DAkkS-Labor kalibrieren zu lassen. Schicken Sie uns einfach die zu kalibrierenden Geräte mit der Angabe, welche Art der Kalibrierung Sie wünschen. -
Seite 48: Mängelhaftung
19 Mängelhaftung 19 Mängelhaftung Wir haften nicht für Folgen unsachgemäßer Behandlung, Verwendung, Wartung, Bedienung oder nicht autorisierter Reparatur des Gerätes oder für Folgen normaler Abnutzung, insbesondere von Ver- schleißteilen wie z.B. Kolben, Dichtungen, Ventilen sowie bei Glasbruch. Gleiches gilt für die Nichtbe- achtung der Gebrauchsanleitung. -
Seite 49: Entsorgung
20 Entsorgung 20 Entsorgung Das nebenstehende Symbol bedeutet, dass Batterien/Akkus und elektronische Geräte am Ende ihrer Lebensdauer vom Hausmüll (unsortierter Siedlungsabfall) getrennt entsorgt werden müssen. Elektronische Geräte müssen gemäß der Richtlinie 2012/09/EU des europäischen Parlaments und des Rates vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsprechend den natio- nalen Entsorgungsvorschriften entsorgt werden.
