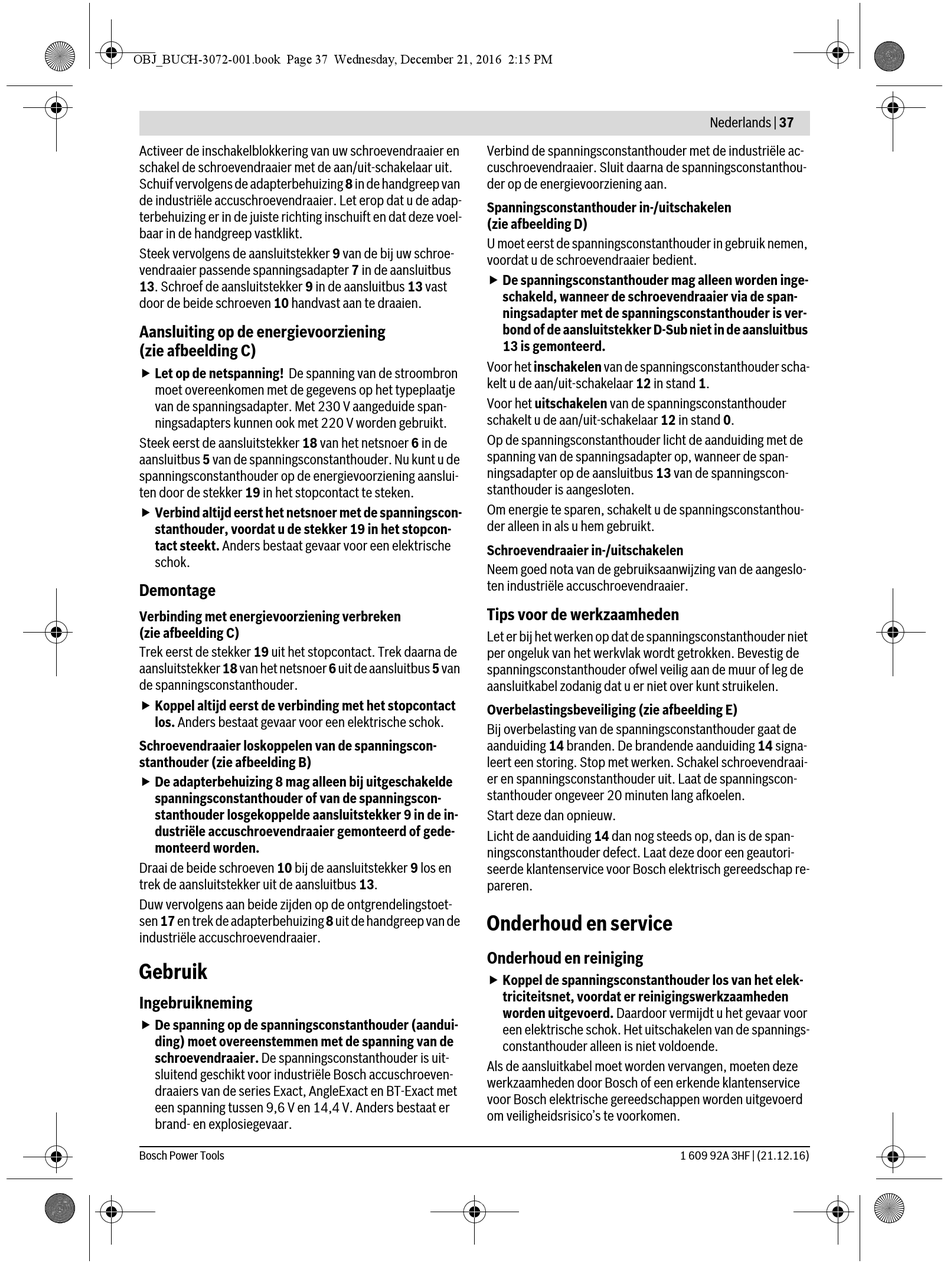

Activeer de inschakelblokkering van uw schroevendraaier en
schakel de schroevendraaier met de aan/uit-schakelaar uit.
Schuif vervolgens de adapterbehuizing 8 in de handgreep van
de industriële accuschroevendraaier. Let erop dat u de adap-
terbehuizing er in de juiste richting inschuift en dat deze voel-
baar in de handgreep vastklikt.
Steek vervolgens de aansluitstekker 9 van de bij uw schroe-
vendraaier passende spanningsadapter 7 in de aansluitbus
13. Schroef de aansluitstekker 9 in de aansluitbus 13 vast
door de beide schroeven 10 handvast aan te draaien.
Aansluiting op de energievoorziening
(zie afbeelding C)
 Let op de netspanning! De spanning van de stroombron
moet overeenkomen met de gegevens op het typeplaatje
van de spanningsadapter. Met 230 V aangeduide span-
ningsadapters kunnen ook met 220 V worden gebruikt.
Steek eerst de aansluitstekker 18 van het netsnoer 6 in de
aansluitbus 5 van de spanningsconstanthouder. Nu kunt u de
spanningsconstanthouder op de energievoorziening aanslui-
ten door de stekker 19 in het stopcontact te steken.
 Verbind altijd eerst het netsnoer met de spanningscon-
stanthouder, voordat u de stekker 19 in het stopcon-
tact steekt. Anders bestaat gevaar voor een elektrische
schok.
Demontage
Verbinding met energievoorziening verbreken
(zie afbeelding C)
Trek eerst de stekker 19 uit het stopcontact. Trek daarna de
aansluitstekker 18 van het netsnoer 6 uit de aansluitbus 5 van
de spanningsconstanthouder.
 Koppel altijd eerst de verbinding met het stopcontact
los. Anders bestaat gevaar voor een elektrische schok.
Schroevendraaier loskoppelen van de spanningscon-
stanthouder (zie afbeelding B)
 De adapterbehuizing 8 mag alleen bij uitgeschakelde
spanningsconstanthouder of van de spanningscon-
stanthouder losgekoppelde aansluitstekker 9 in de in-
dustriële accuschroevendraaier gemonteerd of gede-
monteerd worden.
Draai de beide schroeven 10 bij de aansluitstekker 9 los en
trek de aansluitstekker uit de aansluitbus 13.
Duw vervolgens aan beide zijden op de ontgrendelingstoet-
sen 17 en trek de adapterbehuizing 8 uit de handgreep van de
industriële accuschroevendraaier.
Gebruik
Ingebruikneming
 De spanning op de spanningsconstanthouder (aandui-
ding) moet overeenstemmen met de spanning van de
schroevendraaier. De spanningsconstanthouder is uit-
sluitend geschikt voor industriële Bosch accuschroeven-
draaiers van de series Exact, AngleExact en BT-Exact met
een spanning tussen 9,6 V en 14,4 V. Anders bestaat er
brand- en explosiegevaar.
Bosch Power Tools
Verbind de spanningsconstanthouder met de industriële ac-
cuschroevendraaier. Sluit daarna de spanningsconstanthou-
der op de energievoorziening aan.
Spanningsconstanthouder in-/uitschakelen
(zie afbeelding D)
U moet eerst de spanningsconstanthouder in gebruik nemen,
voordat u de schroevendraaier bedient.
 De spanningsconstanthouder mag alleen worden inge-
schakeld, wanneer de schroevendraaier via de span-
ningsadapter met de spanningsconstanthouder is ver-
bond of de aansluitstekker D-Sub niet in de aansluitbus
13 is gemonteerd.
Voor het inschakelen van de spanningsconstanthouder scha-
kelt u de aan/uit-schakelaar 12 in stand 1.
Voor het uitschakelen van de spanningsconstanthouder
schakelt u de aan/uit-schakelaar 12 in stand 0.
Op de spanningsconstanthouder licht de aanduiding met de
spanning van de spanningsadapter op, wanneer de span-
ningsadapter op de aansluitbus 13 van de spanningscon-
stanthouder is aangesloten.
Om energie te sparen, schakelt u de spanningsconstanthou-
der alleen in als u hem gebruikt.
Schroevendraaier in-/uitschakelen
Neem goed nota van de gebruiksaanwijzing van de aangeslo-
ten industriële accuschroevendraaier.
Tips voor de werkzaamheden
Let er bij het werken op dat de spanningsconstanthouder niet
per ongeluk van het werkvlak wordt getrokken. Bevestig de
spanningsconstanthouder ofwel veilig aan de muur of leg de
aansluitkabel zodanig dat u er niet over kunt struikelen.
Overbelastingsbeveiliging (zie afbeelding E)
Bij overbelasting van de spanningsconstanthouder gaat de
aanduiding 14 branden. De brandende aanduiding 14 signa-
leert een storing. Stop met werken. Schakel schroevendraai-
er en spanningsconstanthouder uit. Laat de spanningscon-
stanthouder ongeveer 20 minuten lang afkoelen.
Start deze dan opnieuw.
Licht de aanduiding 14 dan nog steeds op, dan is de span-
ningsconstanthouder defect. Laat deze door een geautori-
seerde klantenservice voor Bosch elektrisch gereedschap re-
pareren.

Onderhoud en service

Onderhoud en reiniging
 Koppel de spanningsconstanthouder los van het elek-
triciteitsnet, voordat er reinigingswerkzaamheden
worden uitgevoerd. Daardoor vermijdt u het gevaar voor
een elektrische schok. Het uitschakelen van de spannings-
constanthouder alleen is niet voldoende.
Als de aansluitkabel moet worden vervangen, moeten deze
werkzaamheden door Bosch of een erkende klantenservice
voor Bosch elektrische gereedschappen worden uitgevoerd
om veiligheidsrisico's te voorkomen.
