Mark COLDSTREAM Technisches Handbuch Seite 48

3.2.2 Refroidisseurs à évaporation TCE
3.3 Notes
À l'intérieur du bâtiment, préparez les points d'ancrage pour les chaîne de support du conduit
d'entrée d'air. Ceux-ci doivent être placés dans une position afin d'éviter une contrainte excessive
dans le conduit d'entrée d'air et assurez-vous qu'ils soient sur le même axe que la machine.
Pour ancrer l'unité au plafond ou au mur, utilisez des chaînes et accessoires ayant des certificats de
tests nécessaires, fais d'acier zingué et ayant un fil de diamètre d'au moins 3mm ou dimensionné
pour supporter le poids, tenez compte de marges de sécurité imposées par des règlements.
Ne pas utiliser d'alliage en aluminium ou des composants similaires.
!
Les conduits doivent être de taille selon les évaluations du système et les caractéristiques du
!
ventilateur. Un faux calcul de la taille des conduits peut entraîner une chute ou une augmentation
dans la sortie, provoquant l'activation des tous les systèmes de sécurité.
3.4 Connexion à l'alimentation
Chaque unité doit être connectée à l'alimentation en utilisant un interrupteur Omnipolaire.
L'isolateur doit avoir une distance d'au moins 3mm entre ses contacts pour chaque pole et doit
être placé dans une position facile d'accès. L'installation électrique doit être construite selon la
réglementation en vigueur dans le pays où la machine est installée.
La connexion à l'alimentation doit être faite par un professionnel qualifié. Tous les composants
!
utilisés pour connecter l'alimentation doivent être certifiés. Avant d'intervenir sur les câbles
d'alimentation, assurez-vous que la tension est coupée.
48

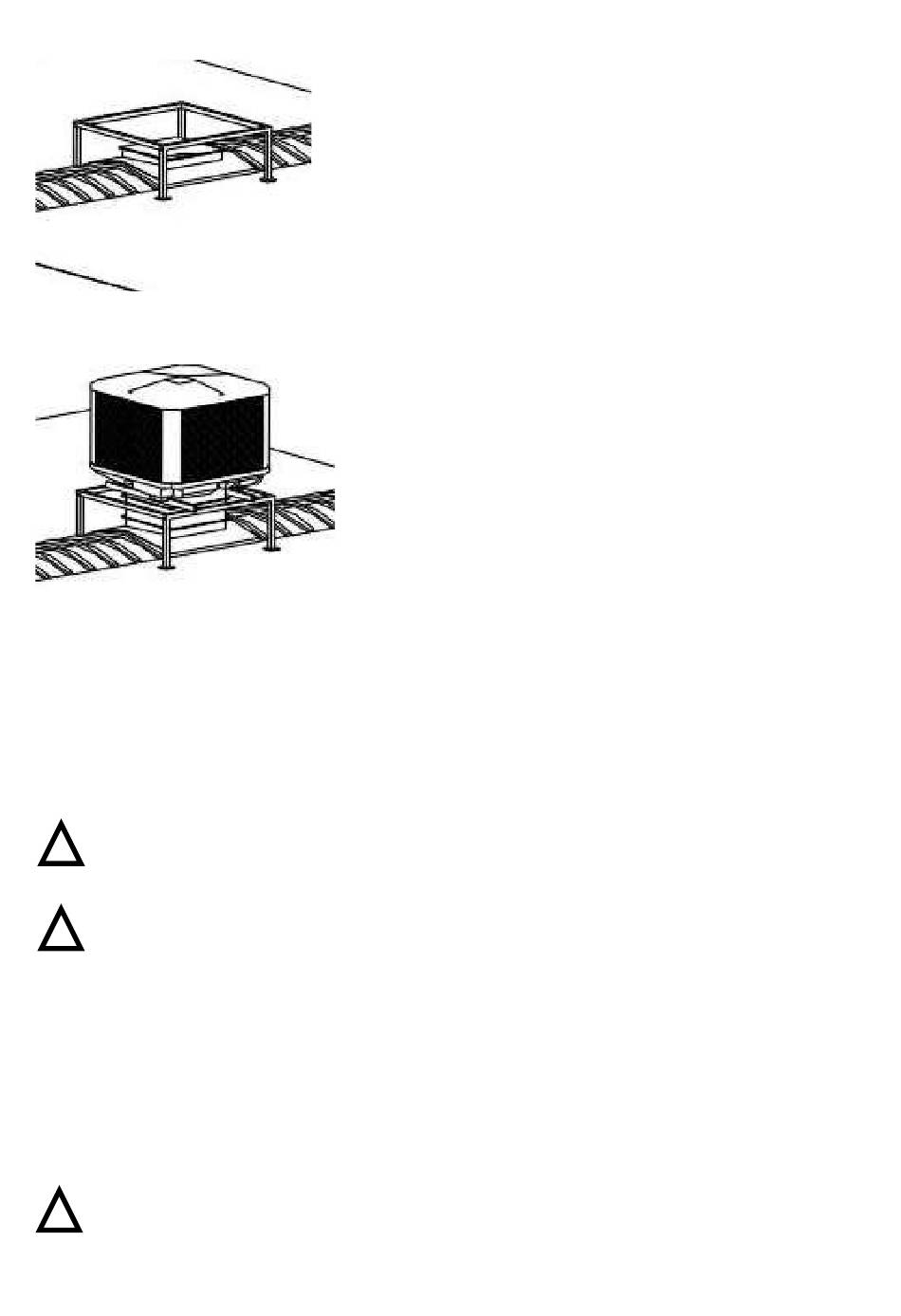

Préparez et fixez un conduit bridé d' entrée d'air et un cadre
pour soulever l'unité. La bride doit être de la même dimension
que la bride du conduit du coffre de l'unité.
L'unité est équipée d'un coffre de conduit bridé qui sera
fixé à la bride de l'entrée d'air préparée avant et avec des
poutres des deux côtés qui seront fixées au cadre préparé.
Vérifiez que le cadre est conçu pour bien supporter le poids
de la machine, ne provoque pas de vibrations et doit 6etre
parfaitement horizontal. Si nécessaire insérez des amortisseurs
de vibrations entre le cadre et les poutres, cela doit être
planifié avant la fabrication du cadre et considérez d'insérer
des raccords flexibles dans les connexions hydriques.
Positionnez le refroidisseur à évaporation sur le conduit
d'entrée. Fixez les deux brides (Base conduit entrée bridée
conduit bride) ensemble et les poutres au cadre en utilisant
les boulons fournis. Nous suggérons d'insérer du silicone
entre les brides pour garantir une parfaite isolation contre les
agents extérieurs.
