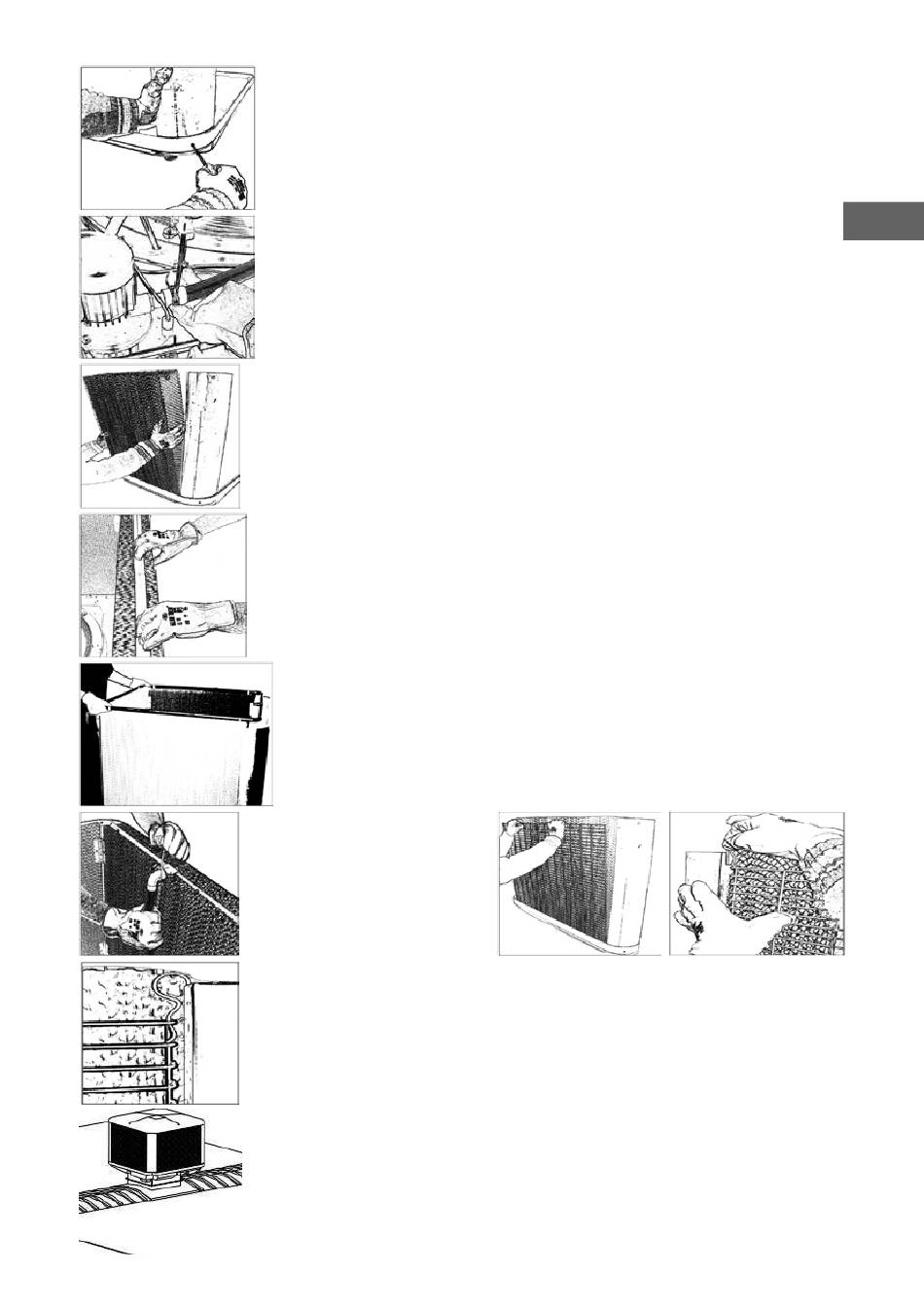

Positionnez et fixez les 4 colonnes à la base de l'unité de refroidissement
en utilisant les vis fournies.
Vérifiez que le collier de serrage flexible de la pompe soit bien serré.
Positionnez et appliquez des coussinets. Maintenez la rainure (faite sur un
côté du coussinet) dans la position supérieure et vers la partie externe de
la machine.
Insérez les barrettes de distribution d'eau dans le coussinet. Vérifiez que les
barrettes soient bien appuyées au fond de leur siège.
Insérez le distributeur d'eau dans le coussinet et assurez-vous que le
distributeur d'eau reste d'une manière uniforme sur les barrettes de
distribution. Maintenez le raccord d'extrémité sur le côté de la pompe à
eau. Faites un trou à travers les coussinets pour permettre le passage du
raccord d'extrémité.
Connectez le distributeur
du raccord d'extrémité au
raccord d'extrémité flexible
de la pompe et fixez les
avec un collier de serrage.
Insérez les grilles sur les côtés et à l'arrière de l'unité et fixez les en
utilisant des clips fournis. Ne pas assembler la grille de l'unité à l'avant.
(connexions/côté composants). Tout d'abord, insérez les clips jusqu'á leur
premier « click »sur les deux coins supérieurs de la grille. Finalement,
forcez les clips jusqu'á qu'ils soient complètement insérés, de ce fait ils ne
dépassent pas des coussinets.
Positionnez le capuchon sans le fixer pour permettre à la grille de l'unité
de s'insérer à l'avant. Le capuchon doit être levé, de ce fait la grille s'insère
dans son siège. Ne pas utiliser de clips pour fixer la grille avant de l'unité
pour faciliter toute maintenance nécessaire. Une fois que les grilles de
protection ont été positionnées, fixez le capuchon en utilisant les vis
fournies.
