Mark COLDSTREAM Technisches Handbuch Seite 27

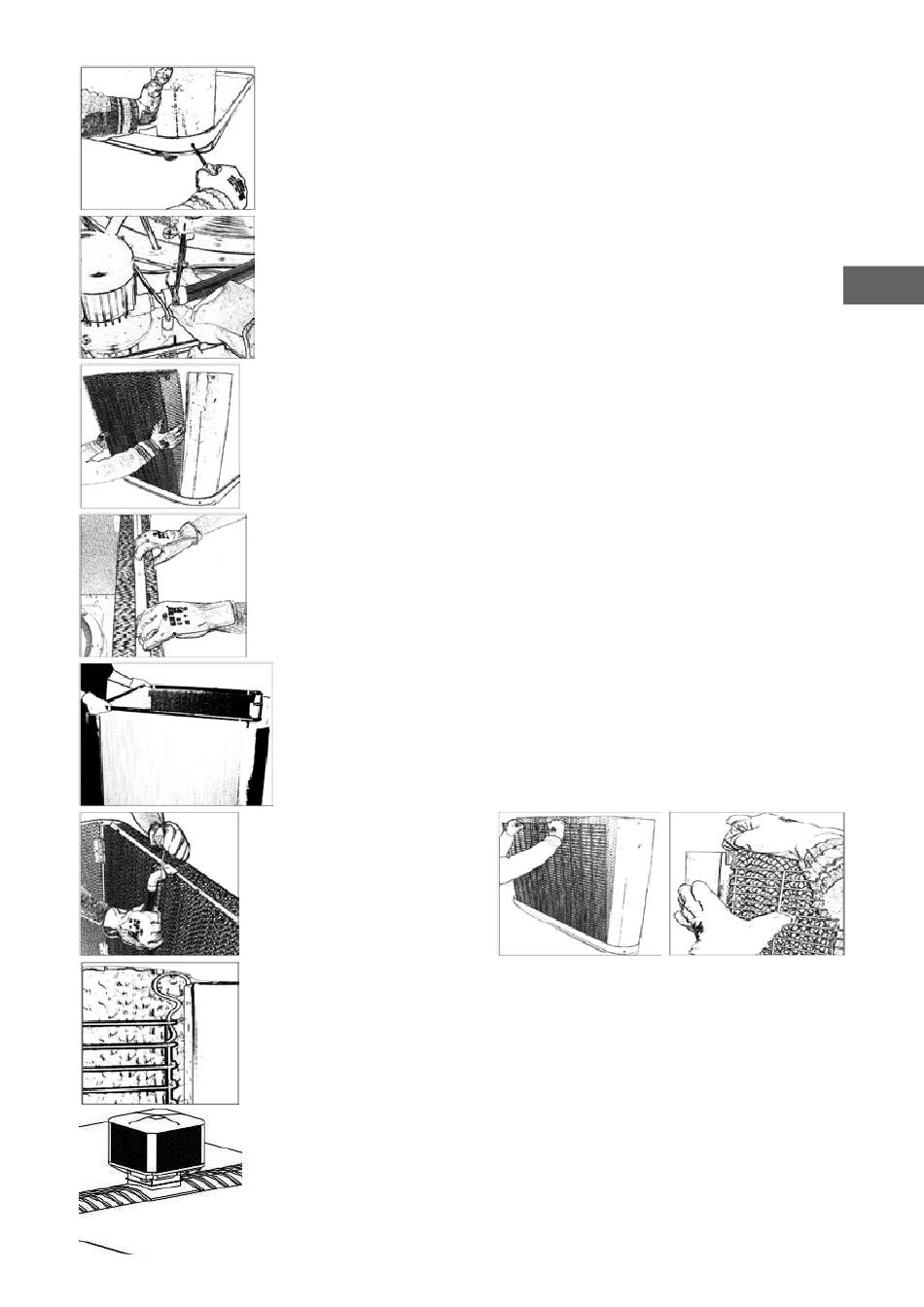

Kontrollieren Sie den festen Sitz der flexiblen Schlauchklemme der Pumpe.
Platzierung und Installation von Kühlfiltern. Halten Sie die Nut (auf einer
Seite des Filters) in der oberen Position und zur Außenseite der Maschine.
Führen Sie die Wasserverteilungsstreifen in die Filternuten ein.
Kontrollieren Sie, ob die Streifen gut nach unten gedrückt sind, zur
Unterkante des Filters.
Setzen Sie den Wasserverteiler in die Filternuten ein und achten Sie darauf,
dass der Wasserverteiler gleichmäßig über den Verteilern liegt. Halten Sie
die Schlauchklemme an der Seite der Wasserpumpe fest. Machen Sie ein
Loch durch die Filter, zum durchführen des Schlauches.
Schließen Sie das Verteilstück von der Schlauchklemme an den flexibelen
Schlauch der aus der Pumpe kommt, mit Schlauchklemmen an.
Platzieren Sie die Gitter
an den Seiten und auf
der Rückwand des
Gerätes und sichern Sie
sie mit den mitgelieferten
Clips. Installieren Sie
das Frontgitter (Anschlüsse/Komponentenseite) noch nicht. Zunächst
befestigen Sie die Clips bis zum ersten "klicken" in den beiden oberen
Ecken der Gitter. Dann drücken Sie die Clips solange, bis sie vollständig
eingerastet sind und nicht mehr aus dem Kühlfiter herausragen.
Positionieren Sie die Kappe, ohne diese zu befestigen, das ermöglicht noch
das Einführen des Frontgitters. Die Kappe muss angehoben werden, damit
das Frontgitter an seinen Platz eingeführt werden kann. Verwenden Sie
keine Clips, um das Frontgitter zu befestigen, das erleichtert notwendige
Wartungsarbeiten.
Wenn das Frontgitter einführt worden ist, befestigen Sie die Kappe mit
Hilfe der mitgelieferten Schrauben.
