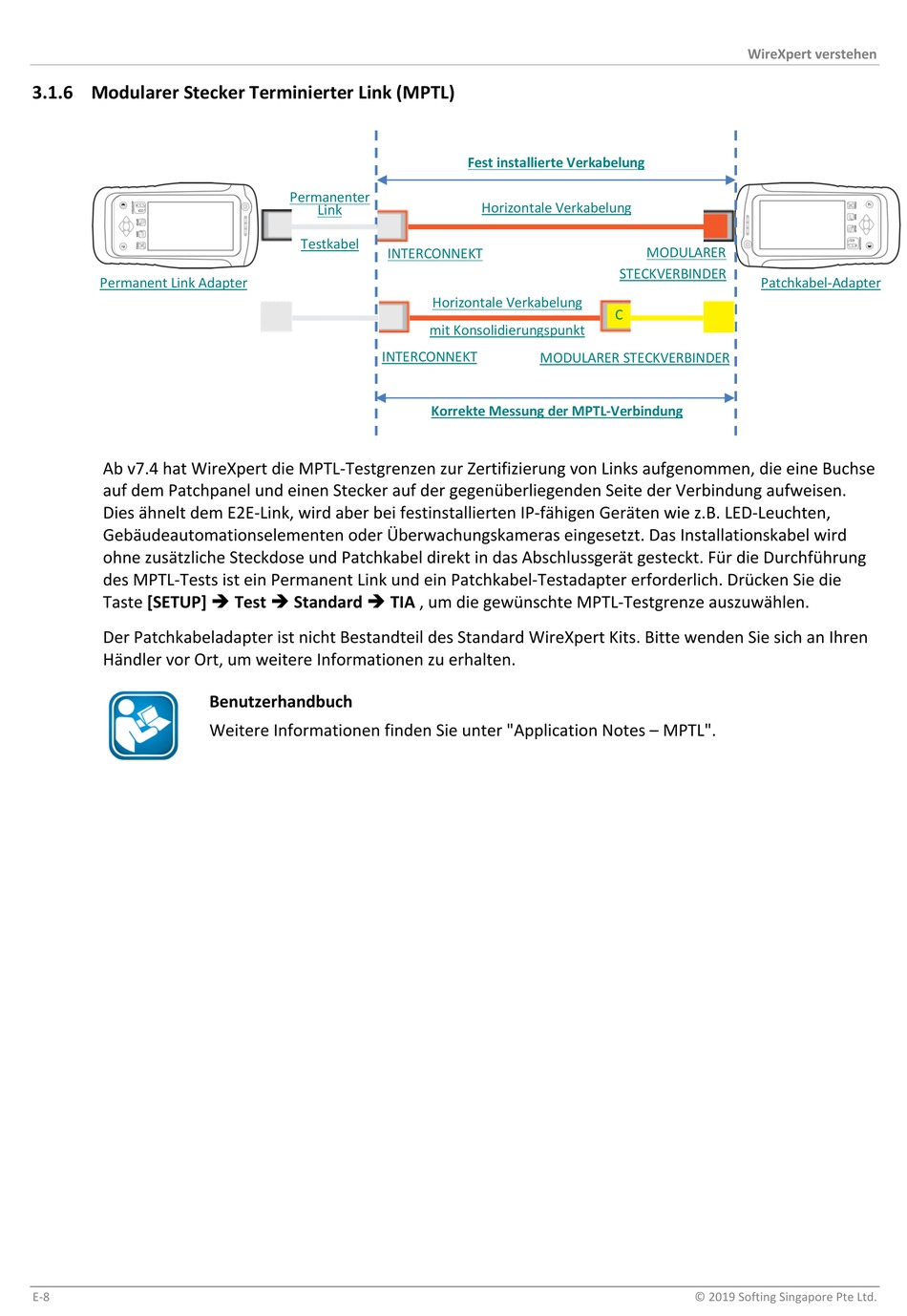

3.1.6 Modularer Stecker Terminierter Link (MPTL)
Permanent Link Adapter
Ab v7.4 hat WireXpert die MPTL-Testgrenzen zur Zertifizierung von Links aufgenommen, die eine Buchse
auf dem Patchpanel und einen Stecker auf der gegenüberliegenden Seite der Verbindung aufweisen.
Dies ähnelt dem E2E-Link, wird aber bei festinstallierten IP-fähigen Geräten wie z.B. LED-Leuchten,
Gebäudeautomationselementen oder Überwachungskameras eingesetzt. Das Installationskabel wird
ohne zusätzliche Steckdose und Patchkabel direkt in das Abschlussgerät gesteckt. Für die Durchführung
des MPTL-Tests ist ein Permanent Link und ein Patchkabel-Testadapter erforderlich. Drücken Sie die
Taste [SETUP] è Test è Standard è TIA , um die gewünschte MPTL-Testgrenze auszuwählen.
Der Patchkabeladapter ist nicht Bestandteil des Standard WireXpert Kits. Bitte wenden Sie sich an Ihren
Händler vor Ort, um weitere Informationen zu erhalten.
E-8
Permanenter
Link
Testkabel
Benutzerhandbuch
Weitere Informationen finden Sie unter "Application Notes – MPTL".
Fest installierte Verkabelung
Horizontale Verkabelung
INTERCONNEKT
Horizontale Verkabelung
mit Konsolidierungspunkt
INTERCONNEKT
MODULARER STECKVERBINDER
Korrekte Messung der MPTL-Verbindung
WireXpert verstehen
MODULARER
STECKVERBINDER
Patchkabel-Adapter
