WireXpert - User Manual
RJ-45 Ethernet Port
Stromversorgung und Ladebuchse
Tasten für Sofortzugriff
Helligkeitseinstellung
Auf-Ab/Links-Rechts-Tasten
Kontextsensitive Hilfe
Messadapter-Anschluss
Batteriefach für
Li-Ionen Akkus
Dual Control System (DCS)
Der WireXpert besteht aus zwei identisch aussehenden Geräten, Local und Remote, zur
Durchführung von Tests von beiden Kabelenden aus und für Zertifizierungstests
(Abnahmemessungen). Beide Geräte besitzen einen berührungsempfindlichen LCD-
Bildschirm und eine grafische Benutzeroberfläche. Das DCS stellt sicher, dass die gleichen
grafischen Daten des Local Gerätes in Echtzeit auch auf dem Remote Gerät angezeigt
werden. Das steigert die Effizienz und Arbeitsproduktivität signifikant, da die Testdaten und
Einstellungen sowohl auf dem Local wie auch dem Remote Gerät angesehen werden
können.

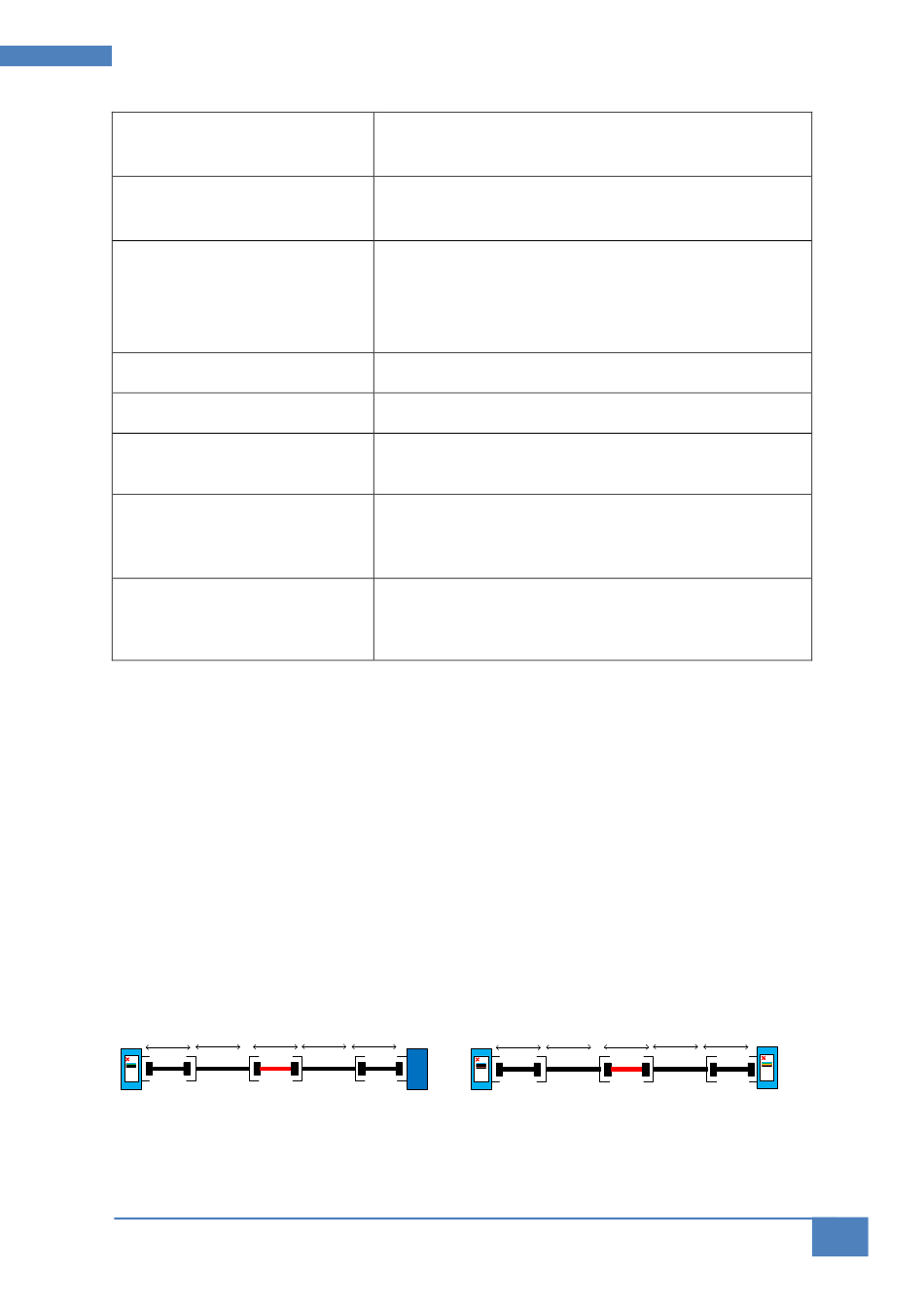

Der Verdrahtungsplan kann von beiden Seiten gemessen werden.
Durch das DCS werden Verdrahtungsfehler sowohl auf dem Local als auch Remote Gerät
grafisch dargestellt, sodass genau zu sehen ist, welches Adernpaar den Fehler verursacht,
anstatt dass, wie bisher bei den traditionellen Testern, nur eine LED aufleuchtet.
2 m
30m
2 m
Herkömmlicher Tester mit nur einem Display,
gewöhnlich nur auf dem Local Gerät
Ermöglicht die Kommunikation zwischen WireXpert Local
und Remote Gerät für den Alien Crosstalk Test.
Zum Aufladen des Gerätes verwenden Sie bitte das mit dem
WireXpert gelieferte Netzteil (WX_AC_PWRAD).
Hauptfunktionstasten AUTOTES, SETUP, DATA und TOOLS
für den WireXpert. Ermöglicht die schnelle Durchführung
des Autotests und Ansehen der Ergebnisse mit nur einem
Tastendruck.
Zur Anpassung der Helligkeit des LCD-Displays
Zum Navigieren in langen Listen
Hilfemenü für die Funktionen auf der aktuellen
Anzeige des LCD-Displays
WireXpert ermöglicht die Durchführung von
Zertifizierungstests (Abnahmemessungen) entsprechend
dem angeschlossenen Messadapter (z. B. Cat. 6A/Klasse E
Channel oder Cat. 6A/Klasse E
Zum Austauschen der Akkus öffnen Sie das
Batteriefach. Lösen Sie dazu die Befestigungsschraube
mit einem Schraubendreher (WX_AC_BAT1).
10 m
2 m
WireXpert mit LCD-Display auf Local und Remote
Gerät
Permanent Link etc.)
A
2 m
30m
10 m
2 m
A
2 m
11
