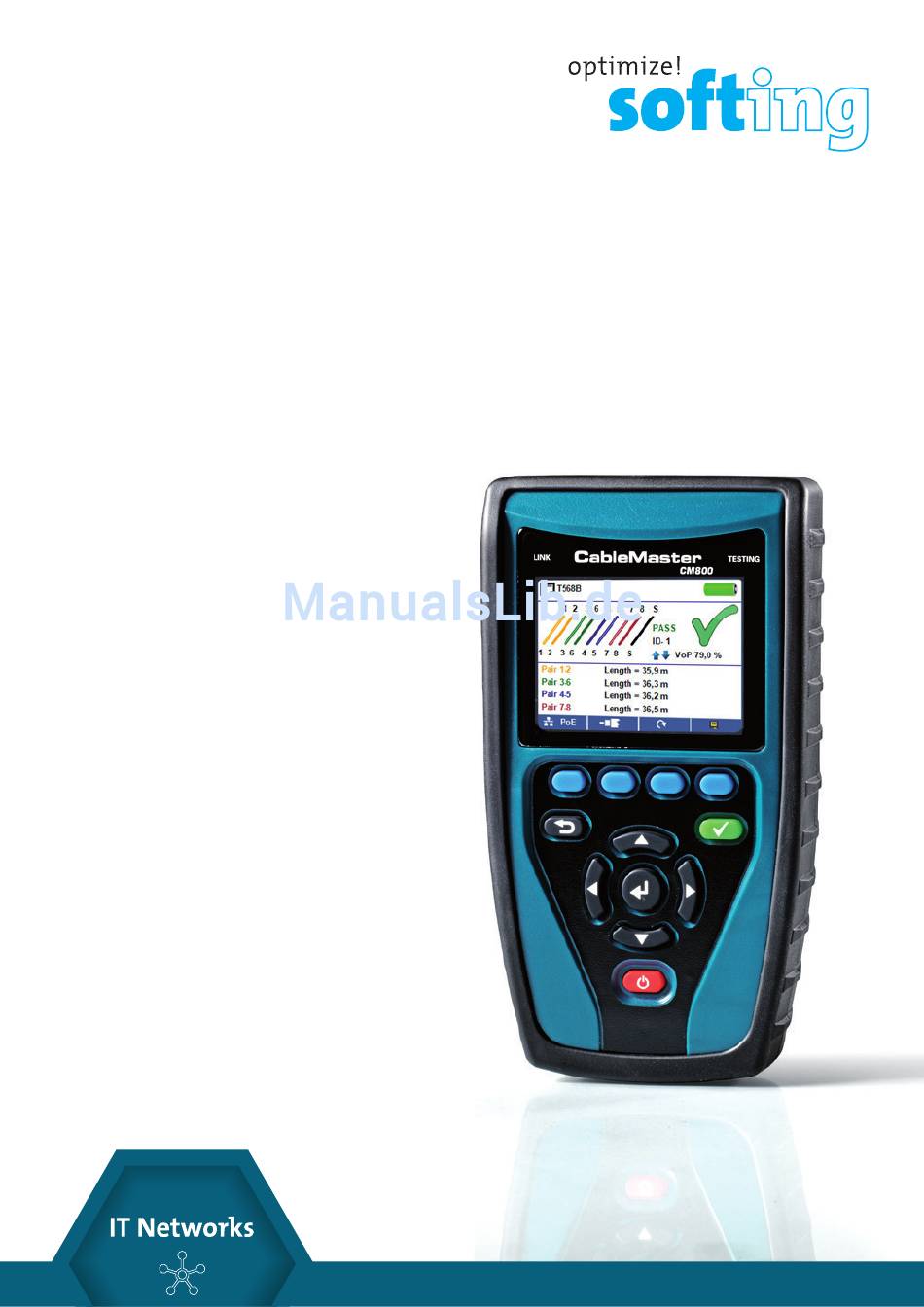

CableMaster
Probleme im LAN erkennen,
• Pingt IPv4- und IPv6-Geräte zum Prüfen
von DHCP und den an das Netzwerk
angeschlossenen Geräten
• CDP/LLDP und VLAN-Erkennung
• Netzwerk-Mapping
• Erkennt das Vorhandensein von PoE und
die PoE-Klasse gemäß IEEE 802.3af/at und
identifiziert PoE und PoE+
• Erkennt und dokumentiert die aktuelle
und maximale Link-Geschwindigkeit sowie
Duplexmodus für aktive Ethernet-Ports/
Anschlussdosen bis zu 1 Gbit/s
• Ermittelt mithilfe der TDR-Messung die
Länge für jedes Adernpaar und zeigt diese in
Metern oder Fuß an
• Testet Ethernet-Kabel auf Kurzschluss,
Unterbrechung, Verdrahtungsfehler,
Vertauschung und Split-Pair-Fehler
• Test und Kabelerkennung an Netzwerk-/
Telefonkabeln mit bis zu 8 Remote-Einheiten
für Test und ID
• Kabelfernerkennungen für Netzwerkund
Koaxialkabel identifizieren bis zu 20
Kabelstrecken
• Farbig dargestellter Verdrahtungsplan
• Speichert Kabel- und Netzwerktests zum
Überprüfen, Dokumentieren und Ausdrucken
• Mehrsprachig (Deutsch, Englisch, Französisch,
Italienisch, Spanisch)
überwachen und beheben
CM800
HANDBUCH
http://itnetworks.softing.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Softing CM800
Inhaltszusammenfassung für Softing CM800
- Seite 1 CableMaster CM800 Probleme im LAN erkennen, überwachen und beheben • Pingt IPv4- und IPv6-Geräte zum Prüfen von DHCP und den an das Netzwerk angeschlossenen Geräten • CDP/LLDP und VLAN-Erkennung • Netzwerk-Mapping • Erkennt das Vorhandensein von PoE und die PoE-Klasse gemäß IEEE 802.3af/at und identifiziert PoE und PoE+ •...
-
Seite 2: Inhaltsverzeichnis
Installation der Net Tester PC-Software-Anwendung für CableMaster 800/850 ..20 Testergebnisse ......................20 Speichern der Kabeltests auf Ihrem Computer ............21 Anzeigen gespeicherter Kabeltests ................21 Zurückkopieren von Kabeltests auf den CableMaster 800/850 ........ 21 Drucken von Testergebnissen ..................21 Erstellen von PDF- und CSV-Berichten ..............21 http://itnetworks.softing.com... - Seite 3 AKTUALISIEREN DER FIRMWARE ................22 Konfiguration ......................23 TCP-/UDP-Paketdurchgangstest ................23 Durchsatz ........................23 Glossar ........................24 WARTUNG ......................26 Batterien ........................26 Reinigung ........................26 Lagerung ........................26 TECHNISCHE DATEN ....................27 KUNDENSERVICE ....................28 Garantieerklärung ..................... 29 Produktrücksendung ....................29...
-
Seite 4: Über Dieses Handbuch
Bietet die Möglichkeit des Uploads oder Downloads der CableMaster Testergebnisse zum Speichern, Ansehen oder Drucken. Bequeme 800/850 PCSoftware Aktualisierung der CableMaster 800/850-Firmware Senden von TCP- oder UDP-Daten in beide Richtungen TCP-/UDP- und Messen von Durchsatz und Paketanzahl. Änderbare Durchgangstest Gesamtdatengröße und Verzögerung zwischen den Paketen. http://itnetworks.softing.com... -
Seite 5: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Für einen sicheren Betrieb des CableMaster 800/850 befolgen Sie bitte die Bedienungsanweisungen und beachten Sie die Warn- und Sicherheitshinweise in diesem Handbuch. Das Nichtbeachten der Warnungen kann zu schweren Verletzungen oder zum Tod führen und Schäden am Gerät verursachen. Tabelle 2. -
Seite 6: Cablemaster 800/850 Beschreibung
CableMaster 800 BESCHREIBUNG Farb-LCD-Display Funktionstasten aktivieren die über der Taste angezeigte Funktion Zurück Test Eingabe Richtungstasten zum Navigieren auf dem Bildschirm Ein/Aus 1 CableTracker Probe CT15 Ton-/Ortungsempfänger F-Stecker RJ45-Buchse USB-Port http://itnetworks.softing.com... -
Seite 7: Remote-Einheiten, Fernerkennungen
ZUBEHÖR Das in der nachstehenden Tabelle 4 aufgeführte Zubehör ist im Lieferumfang des CableMaster enthalten. Diese Zubehörteile sind beim Betrieb des Gerätes zu verwenden, um Kabel ordnungsgemäß zu testen und identifizieren. Im Abschnitt Ergänzendes Zubehör sind zusätzliche Produkte aufgeführt, die den Test noch vereinfachen können. -
Seite 8: Lcd-Bildschirm
Zeigt die ermittelte Länge der Adernpaare und die Länge Kabellänge bis zur Fehlerstelle an. Netzwerk- Zeigt die Netzwerk-Konnektivität an, sodass der Anwender Konnektivität beurteilen kann, ob diese von den Erwartungen abweicht. Zeigt die Ergebnisse in Rot an, wenn die Spannungen niedriger sind als erwartet. http://itnetworks.softing.com... -
Seite 9: Bedienung
BEDIENUNG Folgen Sie den Anweisungen bitte sorgfältig und achten Sie auf die Warn- und Sicher- heitssymbole. Das Nichtbeachten dieser Symbole kann zu schweren Verletzungen bis hin zum Tode führen und Schäden am CableMaster 800/850 verursachen. Ein/Aus Das Gerät ein-/ausschalten: Drücken Sie den roten Knopf um den CableMaster 800/850 ein- bzw. -
Seite 10: Einstellungen Ändern
Speichertaste nicht. Die ursprüngliche Einstellung wird dann beim Ausschalten des Geräts wiederhergestellt. • Zum Wiederherstellen der Werkseinstellungen drücken Sie die Taste „Defaults“ Hinweis: Wenn nur eine kurzzeitige Veränderung gewünscht ist, drücken Sie die Speichertaste nicht. Die ursprüngliche Einstellung wird dann beim Ausschalten des Geräts wiederhergestellt. http://itnetworks.softing.com... -
Seite 11: Kabeltest
KABELTEST RICHTLINIEN FÜR DEN KABELTEST Der CableMaster 800/850 prüft Koaxial-, Netzwerk- und Telefonkabel zum Auffinden möglicher Fehler, bestimmt die Kabellänge, zeigt den Verdrahtungsplan an und ermittelt die physikalisch-elektrischen Eigenschaften eines Kabels. Wichtige Hinweise: • Die RJ-Messbuchsen für Daten und Sprache sind im CableMaster 800/850 verbunden. -
Seite 12: Kabeltest Mit Remote-Einheiten Und Fernerkennungen
Speichertaste Hinweis: Die angepasste NVP wird neben dem Netzwerk- bzw. Koax-Symbol angezeigt. • Zum Durchführen zusätzlicher Tests drücken Sie die grüne Testtaste oder die Taste für den Loop-Modus (Dauertest). • Zum Speichern eines Kabeltests drücken Sie die Speichertaste http://itnetworks.softing.com... -
Seite 13: Netzwerk-/Power Over Ethernet (Poe)-Test
• Verwenden Sie die Pfeiltasten und die Eingabetaste, um die Kabeltest-Datei zu benennen. Zum Löschen drücken Sie die Taste „Löschen“ oder die Taste „Alles löschen“ , um den ganzen Eintrag zu löschen. • Um den Dateinamen zu speichern, drücken Sie erneut die Speichertaste . -
Seite 14: Durchführen Eines Netzwerk-/Poe-Tests
• Mit der Taste „Zurück“ kehren Sie zum vorherigen Bildschirm zurück. TESTEN VON PORTS Im Modus Port Discovery (Porterkennung) führt der CableMaster 800/850 einen Porterkennungstest durch, zeigt die DHCP Informationen an und erkennt die LLDPund CDP-Switch-Informationen. • Drücken Sie am Bildschirm Netzwerk-/PoE-Test die Taste „Port-Test“. http://itnetworks.softing.com... -
Seite 15: Einen Porterkennungstest Durchführen
EINEN PORTERKENNUNGSTEST DURCHFÜHREN • Der CableMaster 800/850 führt automatisch einen Test durch, sobald der Menüpunkt „Port-Test“ aufgerufen wird. • Neben den Ergebnissen des Port-Tests erscheinen grüne Häkchen. • Zur Überprüfung des Paketdurchgangs im LAN pingt der CableMaster 800/850 auch eine URL an. •... -
Seite 16: Link Light
• Markieren Sie mit den Pfeiltasten Links/Rechts eine Ziffernstelle. Mit den Pfeiltasten Auf/Ab verändern Sie den Wert. Sie können auch die Taste „Keypad“ (Tastenfeld) drücken und den Wert eingeben. Durch erneutes Drücken der Taste blenden Sie das Tastenfeld wieder aus. http://itnetworks.softing.com... -
Seite 17: Liste
• Drücken Sie die grüne Testtaste , um die IP-Adresse anzupingen. • Der CableMaster 800/850 zeigt die antwortende IP-Adresse, Gerätenamen (wenn verfügbar) und die Antwortzeit in Millisekunden an. LISTE Der CableMaster 800/850 fügt eine angepingte IP-Adresse automatisch zur Liste hinzu. Wenn ein Netzwerk-Mapping-Test durchgeführt wurde, werden die erkannten IP-Adressen ebenfalls zur Liste hinzugefügt (siehe Netzwerk-Mapping, S. -
Seite 18: Netzwerk-Mapping
• Zur Anzeige zusätzlicher Informationen wählen Sie eine IP-Adresse aus und drücken dann die Eingabetaste. * In der Netzwerk-Mapping-Liste kann der CableMaster 800/850 850 bis zu 20 Listen mit jeweils bis zu 256 IP-Adressen speichern. • Press the List soft key to return to the Network Mapping list http://itnetworks.softing.com... -
Seite 19: Tcp-/Udp-Paketdurchgangstest
TCP-/UDP-PAKETDURCHGANGSTEST Der TCP-/UDP-Paketdurchgangstest prüft die Konnektivität zwischen dem CableMaster 800/850 und einem PC im gleichen LAN. Die Abbildung der Glühbirne kann mit den Pfeiltasten Auf/Ab angepasst werden. Dabei passt sich die Abbildung der Glühbirne in der CableMaster 800/850 PC-Software gleichzeitig an (siehe Paketdurchgangstest auf Seite 23). -
Seite 20: Pc-Software-Anwendung Für Cablemaster 800/850
MAC und Linux werden derzeit nicht unterstützt. INSTALLATION DER NET TESTER PC-SOFTWARE-ANWENDUNG FÜR CABLEMASTER 800/850 • Laden Sie die Net Tester PC Software-Anwendung unter http://itnetworks.softing. com/ de/downloads/download herunter. • Speichern Sie die Datei „Net Tester App.zip“ auf dem Desktop Ihres Computers. -
Seite 21: Speichern Der Kabeltests Auf Ihrem Computer
• Klicken Sie auf das Kabel-Label in der Testergebnisliste links auf dem Bildschirm, um die Testergebnisse für dieses Label aufzurufen. • Zum Löschen eines einzelnen Tests wählen Sie ein Kabel-Label aus und klicken auf „Auswahl löschen” (Delete Selected). Zum Löschen der gesamten Testliste klicken Sie auf „Alle Tests löschen”... -
Seite 22: Aktualisieren Der Firmware
CableMaster 800 AKTUALISIEREN DER FIRMWARE HERUNTERLADEN DER CABLEMASTER 800/850 FIRMWARE • Gehen Sie zu http://itnetworks.softing.com/de/downloads/download-center.html • Klicken Sie auf den Update-Link für die CableMaster 800/850 Firmware, um die neue Firmware herunterzuladen. • Speichern Sie die Datei CableMaster 800/850.cyacd auf Ihrem PC. -
Seite 23: Konfiguration
KONFIGURATION • Geben Sie die IP-Adresse des CableMaster 800/850 in das Kästchen neben „Tester IP-Adresse“ ein. Um die IP-Adresse des CableMaster 800/850 zu erhalten, führen Sie einen DHCP-Test mit dem CableMaster 800/850 durch (siehe S. 15). Verwenden Sie dazu die IP-Adresse, die neben der Tester IP-Adresse aufgeführt ist. Der Port kann auch im CableMaster 800/850 Setup Menü... -
Seite 24: Glossar
Signalqualität verschlechtert und die mögliche Datenübertragungsrate verringert. Ungekreuzte Kabelverbindung. Pins 1-2 für Datenempfang. Pins 3-6 zum Senden von Daten. MDI-X Gekreuzte Kabelverbindung. Pins 3-6 für Datenempfang. Pins 1-2 zum Senden von Daten. Verbindung mit Vollduplex Verbindung mit Halbduplex. Datenpolarität ist vertauscht. http://itnetworks.softing.com... - Seite 25 LINK FLOW CONTROL Flow Control ist aktiviert. Bei Link Flow Control (Datenflusssteuerung) werden Sender und Empfänger für eine möglichst effiziente und fehlerfreie Übertragung synchronisiert. PING TEST Ping ist ein Netzwerk-Hilfsmittel, das die Erreichbarkeit von Geräten prüft, indem ICMP-Pakete gesendet und empfangen werden. DNS LOCAL Der DNS Local Server übersetzt URLs in die jeweiligen IP-Adressen und umgekehrt.
-
Seite 26: Wartung
Schutzhülle. • Wenn das Gerät über längere Zeit gelagert wird, sollten die Batterien herausgenommen werden. • Der CableMaster 800/850 darf keinen hohen Temperaturen oder Feuchtigkeit ausgesetzt werden. • Siehe dazu die Grenzwerte für die Temperatur im Abschnitt Technische Daten. http://itnetworks.softing.com... -
Seite 27: Technische Daten
TECHNISCHE DATEN Spezifikationen Beschreibung Messtechnik Time-Domain Reflectometry (TDR) Kabeltest und ID: bis zu 305 m (1.000 ft) Erkennung von Split-Pair Fehlern: 1 m (3 ft ) bis 305 m (1.000 ft) Längenmessung : 0 bis 457 m (1.500 ft) ± (5 % + 0,305 m (1ft)) Kabeltests Verwendbar mit 8 Remote-Einheiten für Test und Identifizierung von Kabel-/Port-ID (RJ-45) -
Seite 28: Kundenservice
Mit Batterien 510 g Sicherheits- konformität Garantie 1 Year. KUNDENSERVICE SO ERREICHEN SIE DIE SOFTING IT NETWORKS Wenn Sie technische Informationen und den Kundenservice benötigen, besuchen Sie uns bitte unter http://itnetworks.softing.com oder senden Sie eine E-Mail an support. itnetworks@softing.com. http://itnetworks.softing.com... -
Seite 29: Garantieerklärung
EIGNUNG DES PRODUKTES FÜR EINEN BESTIMMTEN ZWECK. Sollten sich Teile des Produktes oder die Ausführungsqualität als mangelhaft erweisen, wird Softing IT Networks GmbH nach eigenem Ermessen das Produkt für den Käufer kostenfrei reparieren oder ersetzen. Dieser trägt nur die Versandkosten vom Ort des Käufers an die Softing IT Networks GmbH. - Seite 30 Softing Italia Srl. Cesano Boscone, Mailand Phone: +39 02 4505171 E-mail: info@softingitalia.it Österreich Buxbaum Automation GmbH Eisenstadt Phone: +43 2682 7045 60 E-mail: office@myautomation.at Für technische Informationen und Support kontaktieren Sie bitte das Softing Büro in Ihrem Land. http://itnetworks.softing.com http://itnetworks.softing.com...
