WireXpert - User Manual
einzelner Kurvendiagramme erfolgt durch Auswählen/Abwählen der entsprechenden
Adernpaarkombinationen. Jeweils die zwei auf NEXT geprüften Adernpaare werden durch
eine andere Farbe im Diagramm dargestellt.
Rückflussdämpfung (Return Loss - RL) ist das Maß (in dB) für den Signalanteil, der zum Sender
reflektiert wird. Impedanzunterschiede durch das Auflegen der Stecker und Buchsen und in
der Steckverbindung erzeugen Reflexionen und verschlechtern die Rückfluss-dämpfung.
Beschädigte Kabel erhöhen den reflektierten Signalanteil ebenfalls. Je größer die Abweichung
in der Impedanz, umso größer die gemessenen Reflexionen.

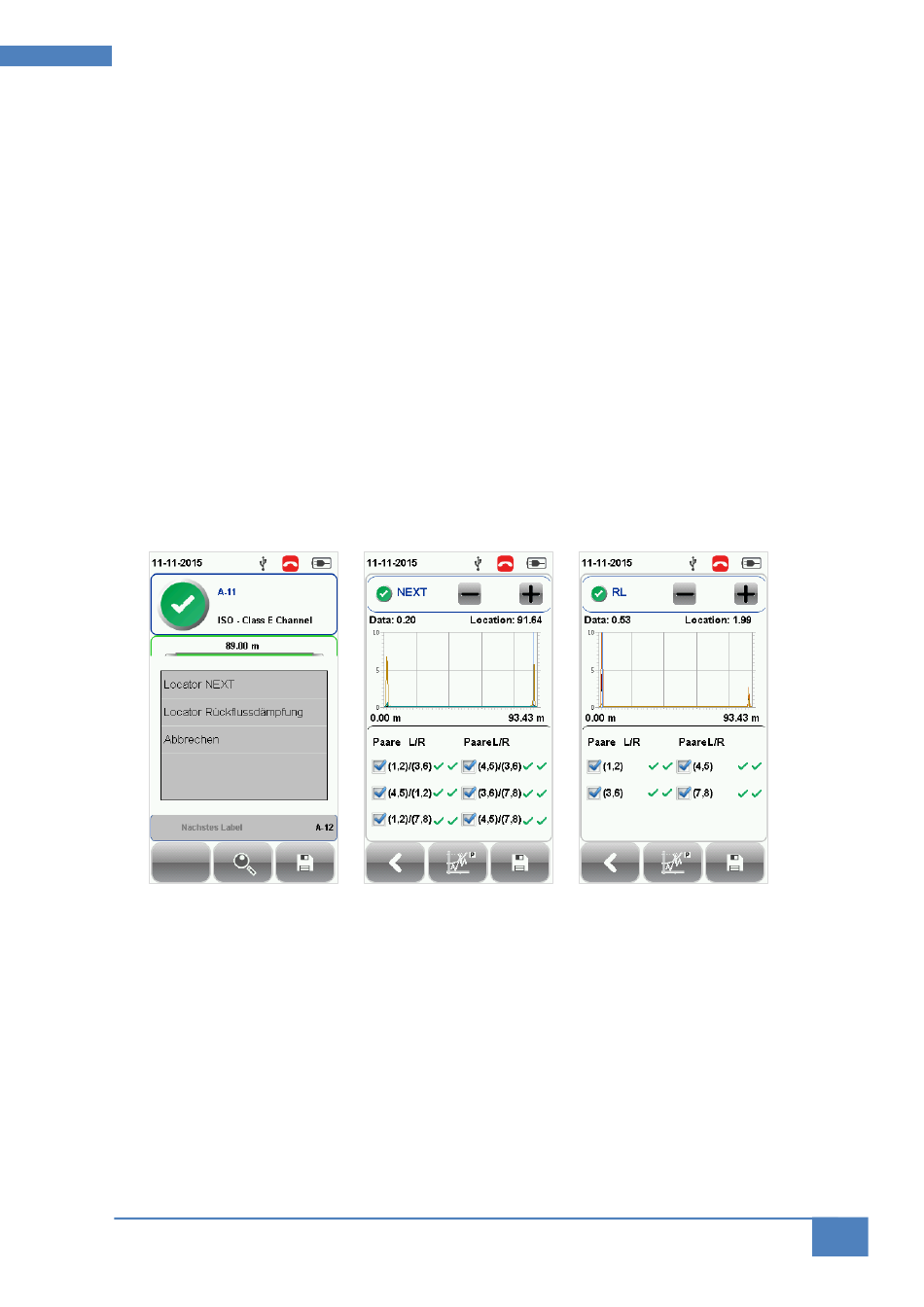

Der Locator Rückflussdämpfung zeigt die Stellen, wo beim Autotest Reflexionen aufgetreten
sind, und gibt die genaue Position an, wo die höchste Reflexion entsteht und dadurch die
Rückflussdämpfung schlechter wird. Die Anzeige einzelner Kurvendiagramme erfolgt durch
Auswählen/Abwählen der Adernpaare. Jedes getestete Adernpaar wird durch eine andere
Farbe im Diagramm dargestellt. Jede Ereignisspitze, die der Locator NEXT und
Rückflussdämpfung anzeigt, könnte eine neue Steckverbindung, seltener Kupplungen, im
Kabel sein und nicht notwendigerweise ein schlechtes Kabel, das ersetzt werden muss.
Locator – Zum Aktivieren
gehen Sie auf "SETUP" > Test >
Testoptionen > Locator

Testergebnis(se) verwalten

Testergebnisse können nach Abschluss eines Autotests durch Drücken der Speichertaste
manuell gespeichert werden. Wenn die Aufforderung dazu kommt, geben Sie eine
Bezeichnung für die Verkabelungsstrecke (Label Name) ein und bestätigen zum Speichern
mit "OK".
Locator NEXT
Locator Rückflussdämpfung
47
