WireXpert verstehen
3.1
Verkabelungszertifizierung und -prüfung

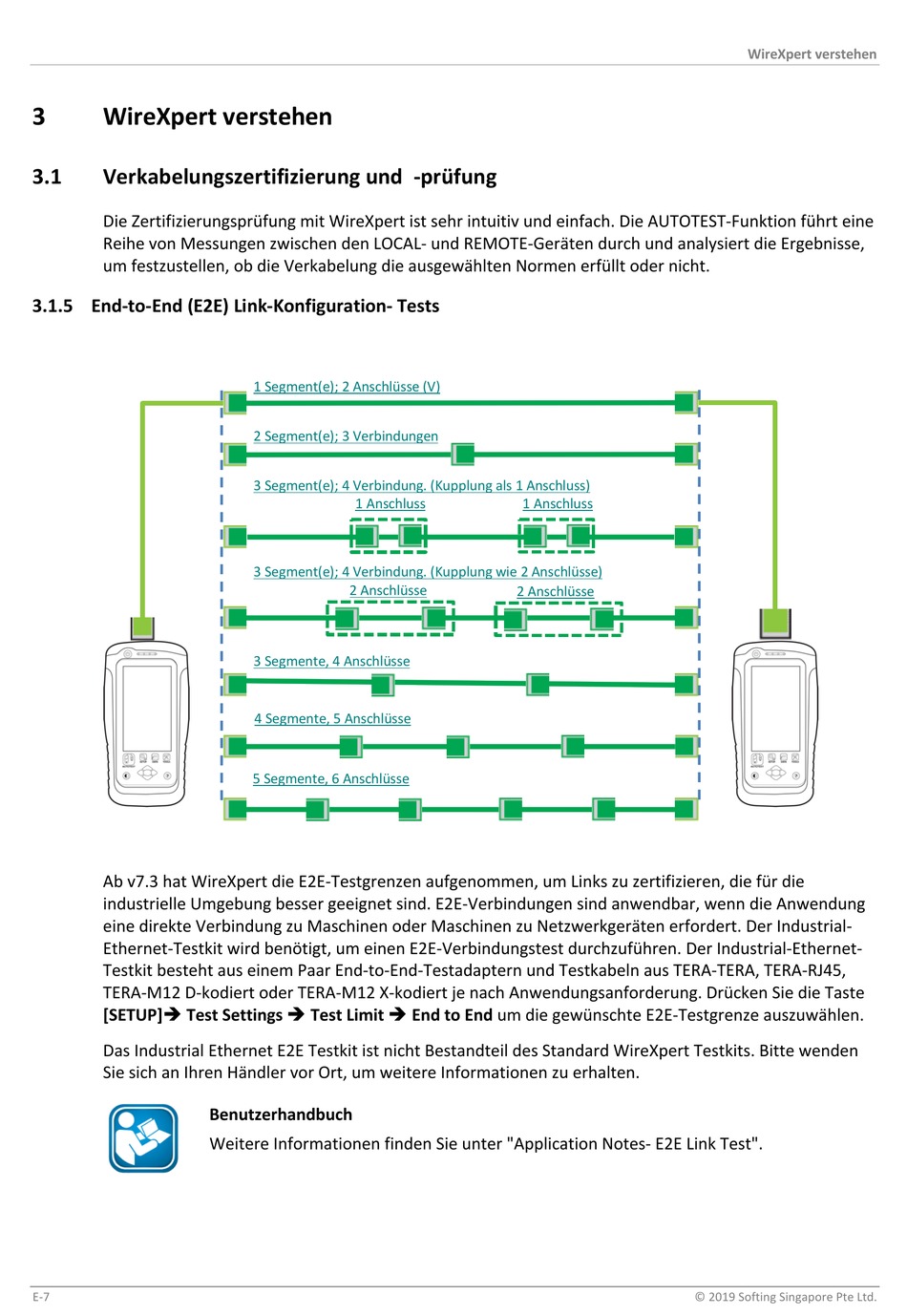

Die Zertifizierungsprüfung mit WireXpert ist sehr intuitiv und einfach. Die AUTOTEST-Funktion führt eine
Reihe von Messungen zwischen den LOCAL- und REMOTE-Geräten durch und analysiert die Ergebnisse,
um festzustellen, ob die Verkabelung die ausgewählten Normen erfüllt oder nicht.
3.1.5 End-to-End (E2E) Link-Konfiguration- Tests
Ab v7.3 hat WireXpert die E2E-Testgrenzen aufgenommen, um Links zu zertifizieren, die für die
industrielle Umgebung besser geeignet sind. E2E-Verbindungen sind anwendbar, wenn die Anwendung
eine direkte Verbindung zu Maschinen oder Maschinen zu Netzwerkgeräten erfordert. Der Industrial-
Ethernet-Testkit wird benötigt, um einen E2E-Verbindungstest durchzuführen. Der Industrial-Ethernet-
Testkit besteht aus einem Paar End-to-End-Testadaptern und Testkabeln aus TERA-TERA, TERA-RJ45,
TERA-M12 D-kodiert oder TERA-M12 X-kodiert je nach Anwendungsanforderung. Drücken Sie die Taste
[SETUP]è Test Settings è Test Limit è End to End um die gewünschte E2E-Testgrenze auszuwählen.
Das Industrial Ethernet E2E Testkit ist nicht Bestandteil des Standard WireXpert Testkits. Bitte wenden
Sie sich an Ihren Händler vor Ort, um weitere Informationen zu erhalten.
E-7
1 Segment(e); 2 Anschlüsse (V)
2 Segment(e); 3 Verbindungen
3 Segment(e); 4 Verbindung. (Kupplung als 1 Anschluss)
1 Anschluss
3 Segment(e); 4 Verbindung. (Kupplung wie 2 Anschlüsse)
2 Anschlüsse
3 Segmente, 4 Anschlüsse
4 Segmente, 5 Anschlüsse
5 Segmente, 6 Anschlüsse
Benutzerhandbuch
Weitere Informationen finden Sie unter "Application Notes- E2E Link Test".
1 Anschluss
2 Anschlüsse
WireXpert verstehen
© 2019 Softing Singapore Pte Ltd.
