WireXpert - User Manual
Kapitel 4: Einen Autotest konfigurieren
Nach der Konfiguration der Systemeinstellungen konfigurieren Sie mit folgenden Schritten
einen Autotest.
1. Gehen Sie auf SETUP > Projekt
a. Standort – Erstellen oder wählen Sie einen Standort
b. Benutzer – Erstellen oder wählen Sie einen Benutzer
c. Labelquelle – Wählen Sie das Beschriftungsformat für das Kabel. Zum
Listenbasierten Testen (LBT) laden Sie die Labellisten vom USB-Stick.
d. Autospeichern – Aktivieren Sie die Option zur automatischen Speicherung
jedes PASS Ergebnisses im WireXpert.
2. Gehen Sie auf SETUP > Quick Setup, um die werkseitig vorkonfigurierten Grenzwerte
für den Test auszuwählen. Der WireXpert verwendet das dazu passende generische
UTP/FTP Kabel und den passenden FTP Steckverbinder.
3. Manueller Setup – Gehen Sie auf SETUP > Test
Testgrenzwert – Wählen Sie einen Grenzwert für den Test
a.
Kabel – Erstellen Sie ein eigenes kundenspezifisches Kabel oder wählen Sie
b.
ein Kabel aus der Liste. Wenn Sie sich unsicher sind, wählen Sie "Generisch".
Steckverbinder - Erstellen Sie einen eigenen kundenspezifischen
c.
Steckverbinder oder wählen Sie einen Steckverbinder aus der Liste. Wenn Sie
sich unsicher sind, wählen Sie "Generisch".
Testoptionen > Allgemein
d.
Locator – Aktivieren Sie diese Option zur Anzeige des schlechtesten
i.
Wertes bei NEXT und Rückflussdämpfung (Return Loss - RL) in einem
Autotestergebnis. Werkseitig ist diese Funktion deaktiviert.

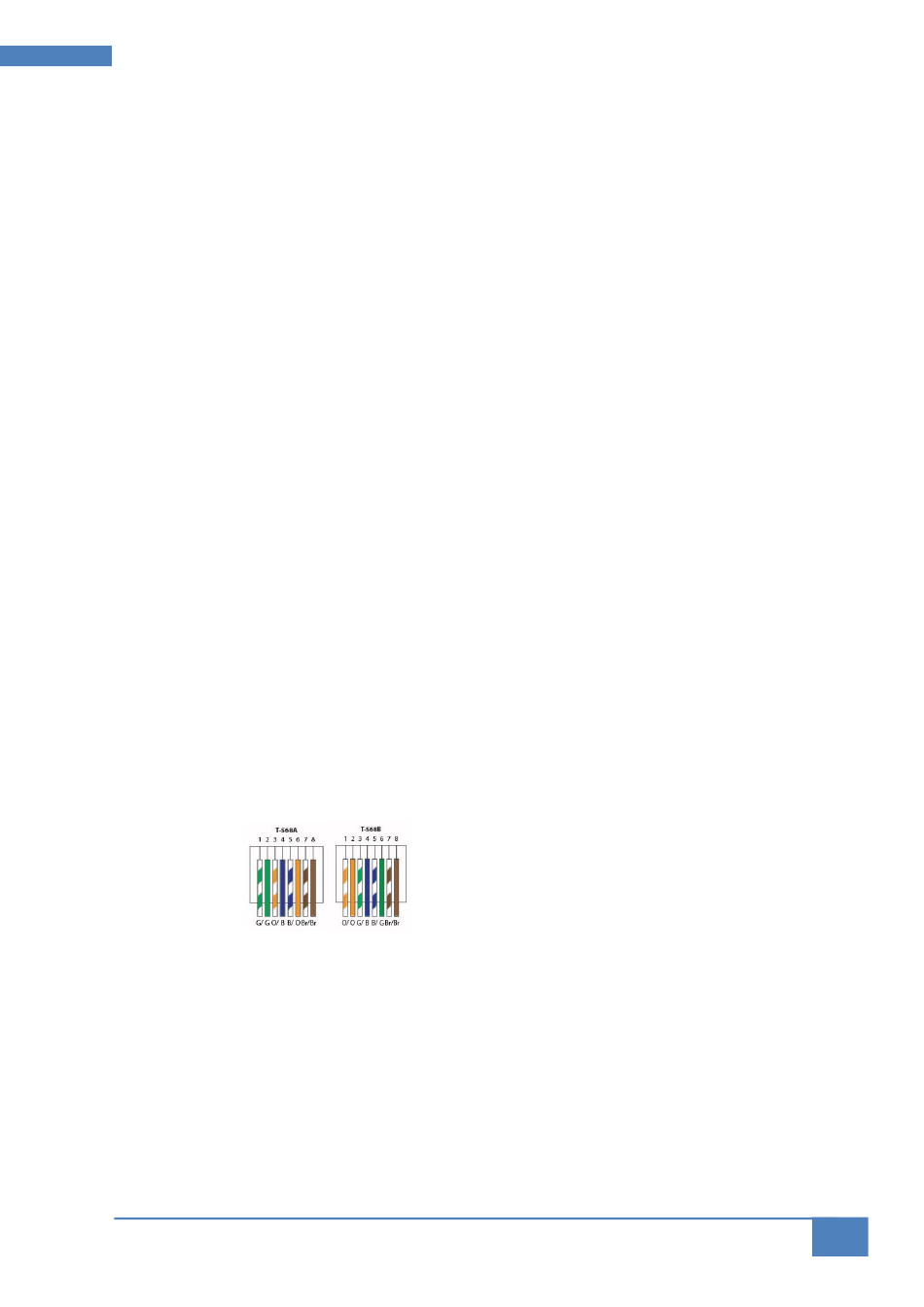

Auflegeart – Wählen Sie T568-A oder T568-B Farbzuordnung für das zu
ii.
testende Kabel.
Autotest bei Verbindung – Aktivieren Sie diese Funktion, um einen
iii.
Autotest durchzuführen, sobald eine Verbindung herstellt wurde und die
Geräte sich über die angeschlossene Kabelstrecke erkennen. Werkseitig ist
diese Funktion deaktiviert.
iv. Hybridmessung – Aktivieren Sie diese Funktion nur für eine
Hybridmessung. Werkseitig ist diese Funktion deaktiviert.
v. PoE Midspan – Aktivieren Sie diese Funktion, um die Prüfung der DC
Parameter zu umgehen. Werkseitig ist diese Funktion deaktiviert.
40
