WireXpert - User Manual

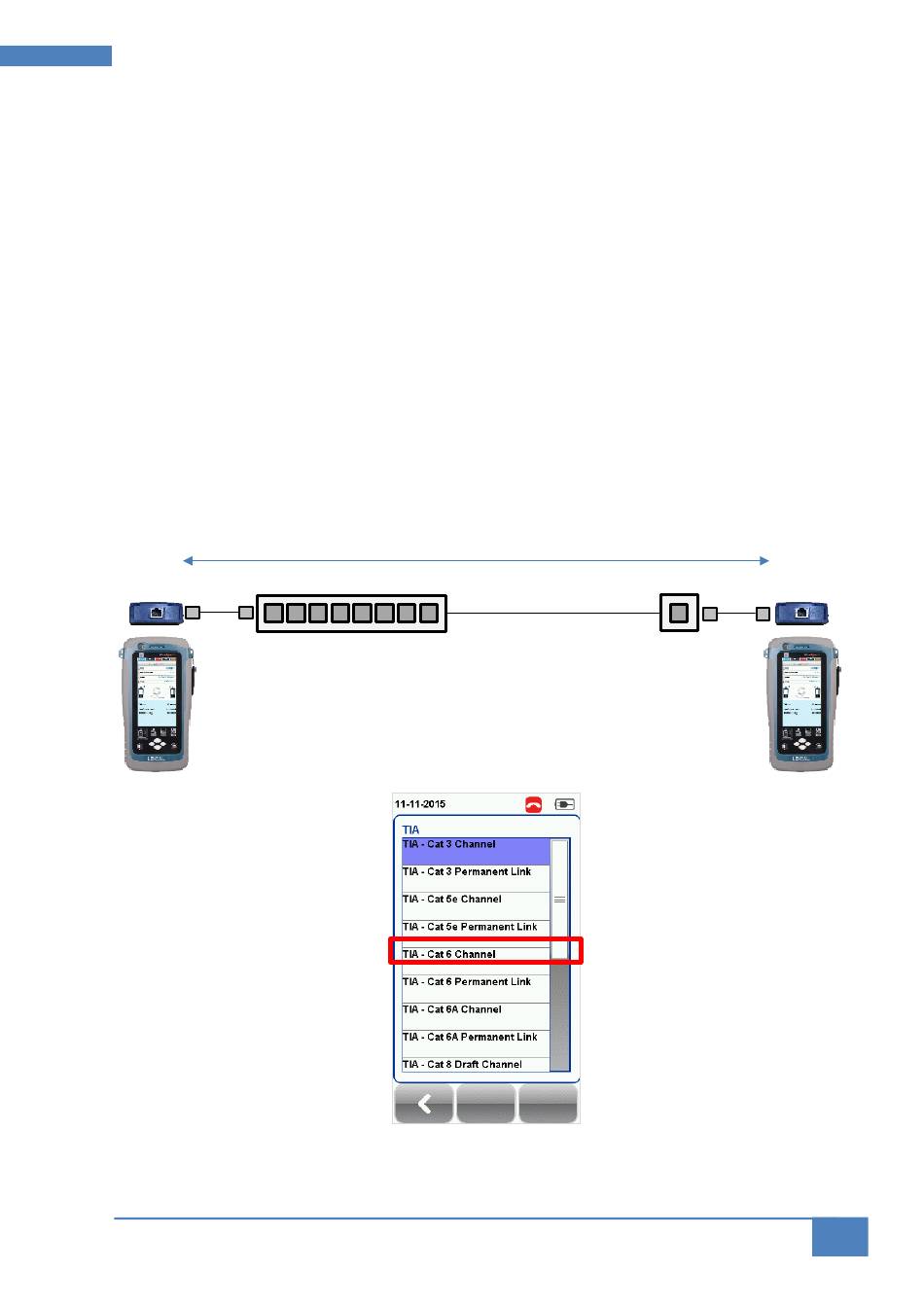

Messaufbau für den Channel Test
Der Channel (Ch) Test umfasst die Verbindung von einer aktiven Komponente (z. B. Router)
in einem Datenschrank zu einer TK-Anschlussdose (Horizontalverkabelung) einschließlich der
Patchkabel an beiden Enden unter Verwendung der Channel Messadapter an jedem Ende des
zu testenden Links. Die empfohlene Länge für die vom Patchfeld und der Anschlussdose
ausgehenden Patchkabel beträgt 5 m.
1. Schließen Sie den Channel Messadapter am Local und Remote Gerät an.
2. Schalten Sie den WireXpert EIN. Vergewissern Sie sich, dass sich der WireXpert im
Modus Kupfertest befindet.
3. Eine Feldkalibrierung ist erforderlich, wenn die Geräte zum ersten Mal zusammen
verwendet werden. Näheres zur Feldkalibrierung siehe Kapitel 2.
4. Wählen Sie die Grenzwerte für den Channel Link und konfigurieren Sie bei Bedarf
weitere Einstellungen.
5. Verbinden Sie das Local Gerät über das vorhandene Patchkabel mit dem Patchfeld und
das Remote Gerät über das vorhandene Patchkabel mit der Anschlussdose.
6. Tippen Sie auf die AUTOTEST Taste, um den Autotest zu starten.
Ch-Adapter
Local
Zu testender Channel
Horizontalverkabelung
Patchfeld
Ch-Adapter
Anschluss-
dose
Remote
43
