Danfoss Optyma Plus OP-MPS Anleitung Seite 50

Instructions
Annex - B,

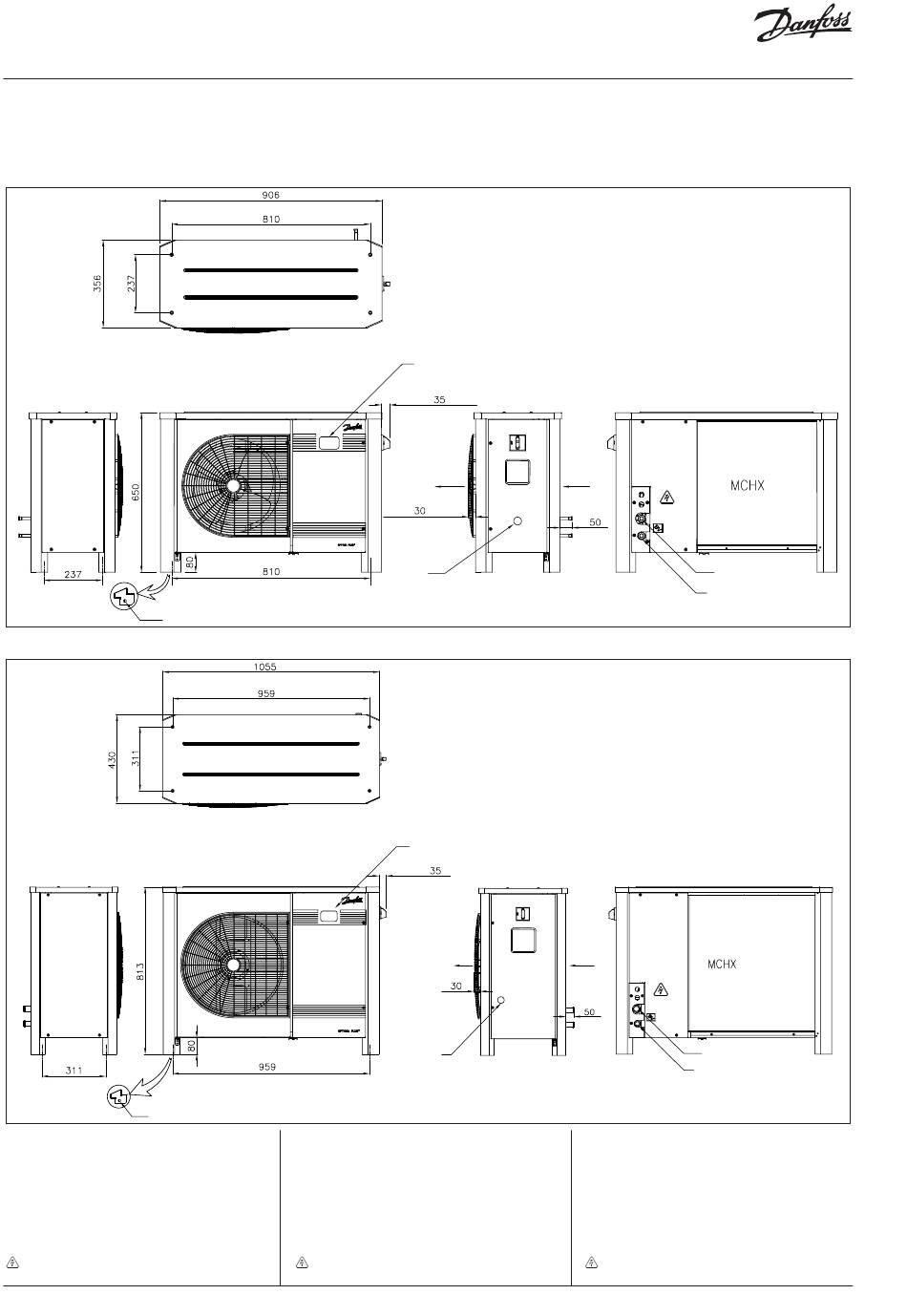

GA & PID Drawings / Maßzeichnungen und RI-Fließbild / Schéma GA et PID / GA y Plano PID / Disegno GA e PID / GA- och PID-ritning /
schemat rozmieszczenia oraz orurowania i oprzyrządowania / Компоновочный чертеж и схема трубной обвязки
OP-MPT, OP-LPV
A
OP-MPT, OP-LPV, OP-MPS
A
English Legend
A Ø12 Hole for Mounting
B Sight Glass
C Controller Display
D Air in
E Air out
F Suction Port
G Liquid Port
H Nameplate
Electrical Cables
Note: all dimension are in mm
50 | AN37261897352601-010101 - 118A2177A
C
E
B
C
E
B
Deutsch Legende
A Ø12 Befestigungsbohrung
B Schauglas
C Regler-Anzeige
D Lufteinlass
E Luftauslass
F Sauganschluss
G Flüssigkeitsanschluss
H Typenschild
Elektrokabel
Hinweis: alle Maße in mm
H
D
H
D
Français Légende
A Trou de montage ø 12
B Voyant
C Affichage du régulateur
D Entrée de l'air
E Sortie de l'air
F Port d'aspiration
G Port de liquide
H Plaque signalétique
Câbles électriques
Remarque : toutes les dimensions sont exprimées en mm
© Danfoss | DCS (CC) | 2021.03
F
G
H1
F
G
H2
