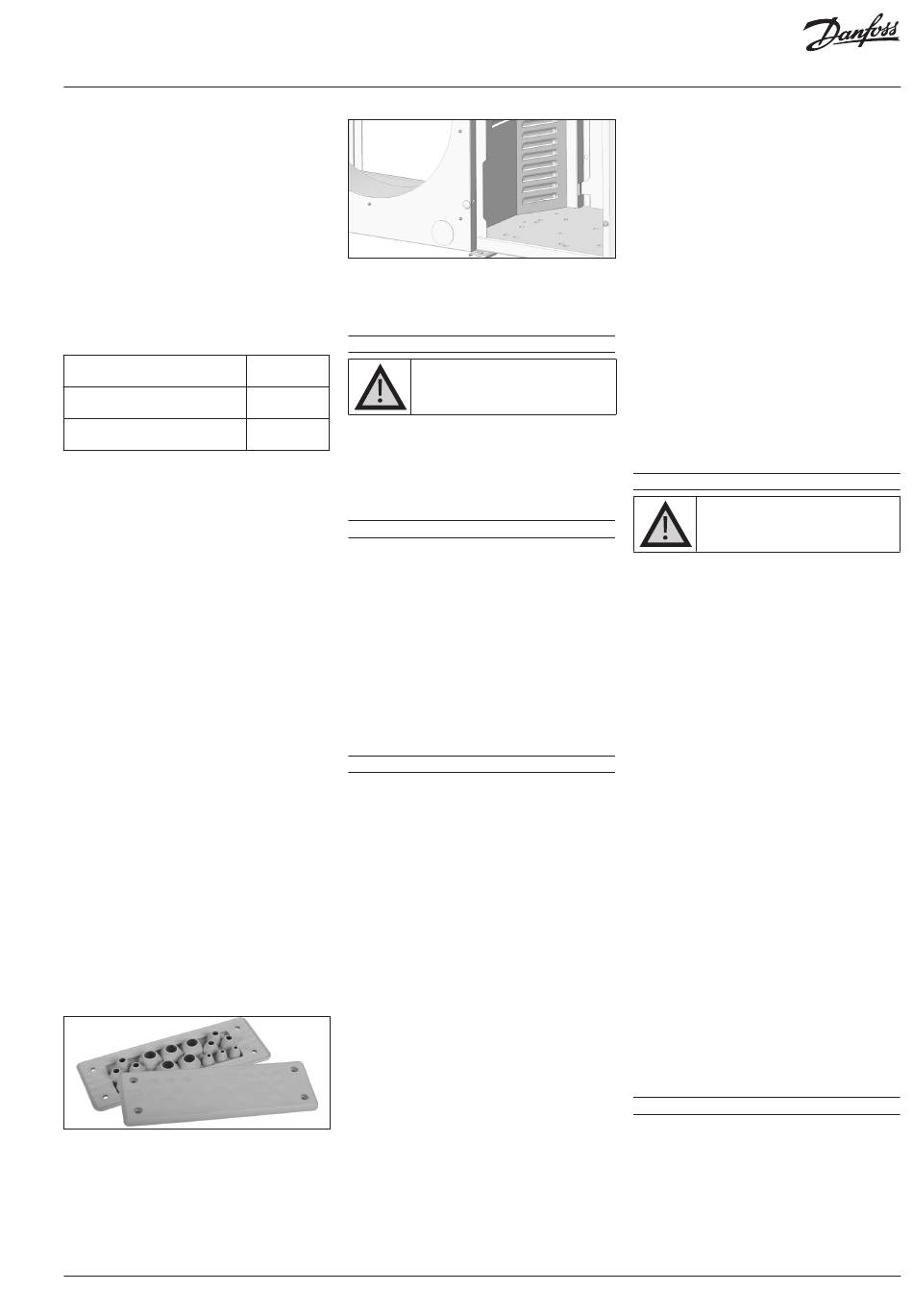

Istruzioni
delle normative locali/internazionali applicabili
e con i corretti DPI per l'utente.
• L'impianto in cui l'unità condensatrice viene
installata deve essere conforme alla direttiva
sulle apparecchiature a pressione (PED)
2014/68/UE. L'unità condensatrice di per sé
non è considerata un'«unità» nel campo di
applicazione della direttiva.
• L'unità deve essere installata fin dall'inizio
in modo sicuro su un supporto stabile, rigido
e fisso.
• Si
consiglia
di
installare
su gommini antivibrazione o smorzatori di
vibrazioni (non forniti).
• È possibile impilare le unità una sopra l'altra.
Unità
Involucro 1
(Codice n. 114X31-- o 114X41--)
Involucro 2
(Codice n. 114X32- o 114X42--)
• Quando si impilano le unità, quella superiore
deve essere fissata a parete, come mostrato in
Figura 2.
• Rilasciare lentamente la carica di mantenimento
dell'azoto attraverso la porta Schrader.
• Collegare l'unità al sistema il più presto
possibile per evitare la contaminazione dell'olio
da parte dell'umidità ambientale.
• Evitare l'ingresso di materiale nel sistema
mentre si tagliano i tubi. Non praticare mai fori
dove non è possibile eliminare le bave.
• Eseguire la brasatura con estrema cautela,
impiegando la tecnica più all'avanguardia
e sfiatare la tubazione con flusso di gas d'azoto.
• Collegare i dispositivi di sicurezza e di controllo
necessari. Se per tale scopo si utilizza la porta
Schrader, rimuovere la valvola interna.
• Si raccomanda di isolare il tubo di aspirazione
sull'ingresso del compressore con materiale
isolante di 19 mm di spessore.
• Verificare che non vi siano refrigerante o danni
all'interno dell'unità e crepe nei tubi.
• Tutti i componenti all'interno della centralina
elettrica sono protetti dai sovraccarichi e non
da fonti di accensione da parte del rispettivo
costruttore per i refrigeranti approvati.
• Il cablaggio sul campo deve passare solo
attraverso i premistoppa IP65 e la piastra
ingresso cavo. È severamente vietato trapanare
o perforare i lati del quadro elettrico.
• Per il cablaggio sul campo, praticare solo il foro
richiesto. Non lasciare alcun foro senza cavo
al suo interno. Se si verificano perforazioni
indesiderate/involontarie,
sostituire
piastra passacavi.
• Il pannello divisorio e la piastra di base
sono dotati di aperture dedicate per la pre-
ventilazione; non sigillare/ostruire/chiudere
mai le aperture.
© Danfoss | DCS (CC) | 2021.03
• In caso di perdite incerte, per evitare una
concentrazione di refrigerante nel vano
l'apparecchio
compressore, il ventilatore si avvia prima del
compressore con un ritardo di 30 secondi.
5 – Rilevamento di perdite
Impilamento
Non pressurizzare mai il circuito con
massimo
ossigeno o aria secca. Ciò potrebbe
causare incendio o esplosione.
3
• Non utilizzare coloranti per il rilevamento delle
2
perdite.
• Eseguire una prova di tenuta su tutto il sistema.
• Pressione di test massima: 25 bar.
• Se si rileva una perdita, ripararla e ripetere il test
di tenuta.
6 – Disidratazione sottovuoto
• Non utilizzare mai il compressore per evacuare
il sistema.
• Collegare una pompa a vuoto al lato di alta
e di bassa pressione.
• La pompa a vuoto deve essere certificata per
l'uso in ambiente con refrigerante A2L oppure
certificata ATEX.
• Evacuare il sistema a una pressione di 500 µm
Hg (0,67 mbar) assoluti.
• Non utilizzare un megaohmetro né ricollegare
l'alimentazione elettrica al compressore mentre
è sotto vuoto, poiché ciò può causare danni
interni.
7 – Collegamenti elettrici
• Verificare che tutti i collegamenti elettrici
all'interno
dell'unità
correttamente allacciati, poiché potrebbero
essersi allentati durante il trasporto.
• Scollegare e isolare l'alimentazione di rete.
• Assicurarsi che l'alimentazione non possa
essere attivata durante l'installazione.
• Tutti i componenti elettrici devono essere
selezionati in base alle norme EN60335-1,
EN60204 o alle normative locali applicabili
e ai requisiti dell'unità.
• Consultare lo schema elettrico per i dettagli
relativi ai collegamenti elettrici.
• Tutti i componenti elettrici devono essere
l'intera
qualificati per l'uso con refrigeranti A2L
e nessuna fonte di accensione.
• Assicurarsi che l'alimentazione corrisponda
alle caratteristiche dell'unità e che sia stabile
(tensione
nominale
nominale ±2,5 Hz).
• Dimensionare i cavi di alimentazione in base
ai dati dell'unità relativi a tensione, corrente
e condizioni ambientali.
• Proteggere il cavo di alimentazione elettrica
e garantire una corretta messa a terra.
• Effettuare il collegamento all'alimentazione
in base agli standard locali e ai requisiti legali.
• L'unità è dotata di un regolatore elettronico.
Fare riferimento al manuale 118U3808 per
i dettagli.
• L'unità è dotata di un interruttore principale con
protezione da sovraccarico e da cortocircuito.
La protezione da sovraccarico è preimpostata in
fabbrica, ma si consiglia di controllare il valore
prima di mettere in funzione l'unità. Il valore
della protezione da sovraccarico è reperibile
nello schema elettrico ubicato sullo sportello
anteriore dell'unità.
• L'unità è dotata di pressostati di alta e bassa
pressione che interrompono direttamente
l'alimentazione al compressore in caso di
attivazione. I parametri per l'interruzione
dell'alimentazione in caso di attivazione dei
pressostati sono preimpostati nel regolatore,
adattato al compressore installato nell'unità.
• La frequenza di avvio dell'unità condensatrice
Optyma™ Plus deve essere limitata per
i compressori alternativi.
- Senza condensatore di avviamento massimo
5 avviamenti all'ora.
- Con condensatore di avviamento massimo
10 avviamenti all'ora.
8 – Protezione
L'unità è dotata di ricevitore per liquidi con
adattatore provvisto di attacco NPT da 3/8".
L'installatore/utente
diverse opzioni, come indicato nella norma
EN378-2: 2016 Articolo § 6.2.2.3
• L'unità/impianto su cui è integrata/montata
l'unità condensatrice deve essere conforme
alla direttiva sulle apparecchiature a pressione
(PED).
• Prestare
estremamente caldi o freddi.
• Prestare
in movimento. Scollegare l'alimentazione
durante la manutenzione.
• Come da regolamento UE sui gas fluorurati,
R1234yf, R454C e R455A sono considerati
condensatrice
siano
refrigeranti leggermente infiammabili. Le
unità Optyma™ Plus sono idonee per R1234yf,
R454C e R455A. Adottare tutte le precauzioni
e le misure di sicurezza necessarie prima
e dopo l'installazione.
• Tutti i componenti devono essere compatibili
con i refrigeranti specificati in base ai codici
delle unità condensatrici Optyma™ Plus. Fare
riferimento all'Allegato A
• Per evitare l'arco elettrico tra i pin del connettore
ermetico, non avviare il compressore e
non eseguire test elettrici di tale resistenza
dielettrica mentre il sistema di refrigerazione
è sotto vuoto.
• Le unità condensatrici Optyma™ Plus sono
dotate di pre-ventilazione, tramite ventilatore
del
±10%
e
frequenza
compressore (30 secondi).
9 – Riempimento del sistema
• Non avviare mai il compressore sotto vuoto.
Tenere spento il compressore.
• Utilizzare solo refrigeranti per i quali l'unità
è stata progettata.
• Prima di rabboccare il refrigerante nell'unità
condensatrice
dispositivi di protezione individuale (DPI)
appropriati.
118A2177A - AN37261897352601-010101 | 19
Lo sportello della centralina
elettrica deve essere chiuso prima
del collegamento all'alimentazione.
finale
può
selezionare
attenzione
ai
componenti
attenzione
ai
componenti
condensatore,
prima
dell'avvio
Optyma™
Plus,
indossare
del
