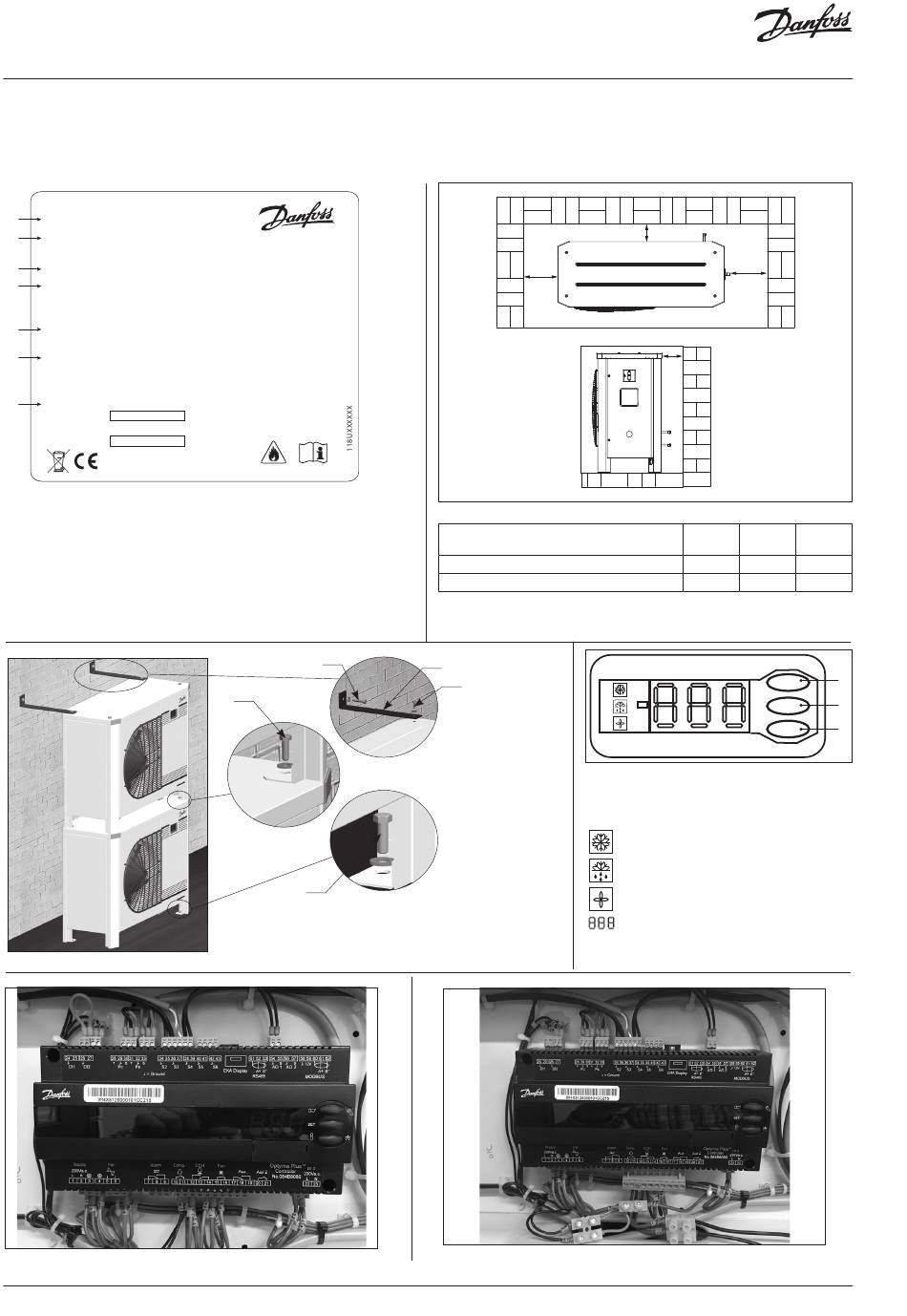

Danfoss Optyma Plus OP-MPS Anleitung Seite 42

Istruzioni
Allegato A
Dati tecnici (Italiano)
Targhetta
OP-MPXM034MLP00G
A
114X4261
B
C
Application MBP
D Refrigerant (1) R404A/R507,R448A, R449A
R407A,R407F, R452A,R454C,
R455A
E
M.W.P. HP (1) 28 bar
M.W.P. LP (1) 7 bar
F
Voltage 230 V ~ 1N ~ 50Hz
LRA 60 A
G Serial No. 123456CG2816
xxxxxxxxxxxxxx
EAN No.
* Per i valori esatti, fare riferimento alla targhetta affissa sull'unità
A: Modello
B: Codice
C: Applicazione, Protezione
D: Refrigerante
E: Pressione di esercizio dell'involucro (pressione massima di esercizio)
F: Tensione di alimentazione, amperaggio a rotore bloccato, consumo
massimo di corrente
G: Numero di serie e codice a barre
Figura 2: Montaggio a impilamento
Figura 4: Cablaggio normale
42 | AN37261897352601-010101 - 118A2177A
MADE IN INDIA
IP 54
(2) R134a,R1234yf,
R513A
(2) 23 bar
(2) 5 bar
MCC 19 A
PS = 32 bar
Danfoss A/S, 6430 Nordborg, Denmark
V
U
V
T: Staffe per montaggio a impilamento (non in dotazione)
U: Bulloni M8 per montaggio a impilamento (in dotazione)
V: Bulloni di montaggio (non in dotazione)
W
Figura 1: Distanze di montaggio minime
Unità
Involucro 1 (Codice n. 114X31-- o 114X41--)
Involucro 2 (Codice n. 114X32- o 114X42--)
T
U
Figura 3: Display regolatore elettronico
A: Pulsante Su/Menu
B: Seleziona
C: Pulsante Giù
Figura 5: Cablaggio temporaneo
X
Y
X
W X
[mm] [mm]
250 550
250 650
Compressore in funzione
Resistenza carter in funzione
Ventilatore in funzione
Valore temperatura per la pressione di
aspirazione. Premere il pulsante inferiore
per selezionare il valore della temperatura
per la pressione di condensazione
© Danfoss | DCS (CC) | 2021.03
Y
[mm]
456
530
A
B
C
