Anleitung Tagalarm plus mit Schlüsselschalter-Bedienung
Komponenten
2
2.1 Allgemein
Der Schlüsselschalter und der Rechnerprint (Bauform EDIZIOdue bzw. „robust") sind in der Farbe Weiss
erhältlich. Diese können Unterputz oder mit aP-Rahmen (APR1; APR2 oder APR3 auf bsw.swiss) auch
Aufputz montiert werden. Zur Unterputzmontage können CH-uP-Dosen verwendet werden.
2.2 Schlüsselschalter
Passend für Rund-Halbzylinder Ø 22mm:
z. B. KABA 1514, KESO 11.012, 21.012, 31.012, SEA 1.043.00, DOM 2222 H.
Passend zu Profil-Halbzylinder:
z.B. KABA 1414, KESO 21.214, 21.414, 31.012, SEA 1.043.00, DOM 3333 H.
2.3 Tagalarm plus
in EDIZIOdue uP, weiss
Verdrahtung
3
Der Tagalarm ist mit steckbaren Schraubklemmen versehen für einen Drahtquerschnitt von 0.05
bis 1.5mm
2
und somit leicht anschliessbar. Für den Anschluss der Komponenten empfehlen wir
folgende Kabel (bei längerer Leitung Querschnitt beachten):
ABKAB2x2+2HAL
ABKAB1X2+2
KAB2X2+2(0.75)
KAB2X2+2(0.5) Kabel hochflexibel 2x2×0.22mm² + 2×0.5mm²
bsw.swiss

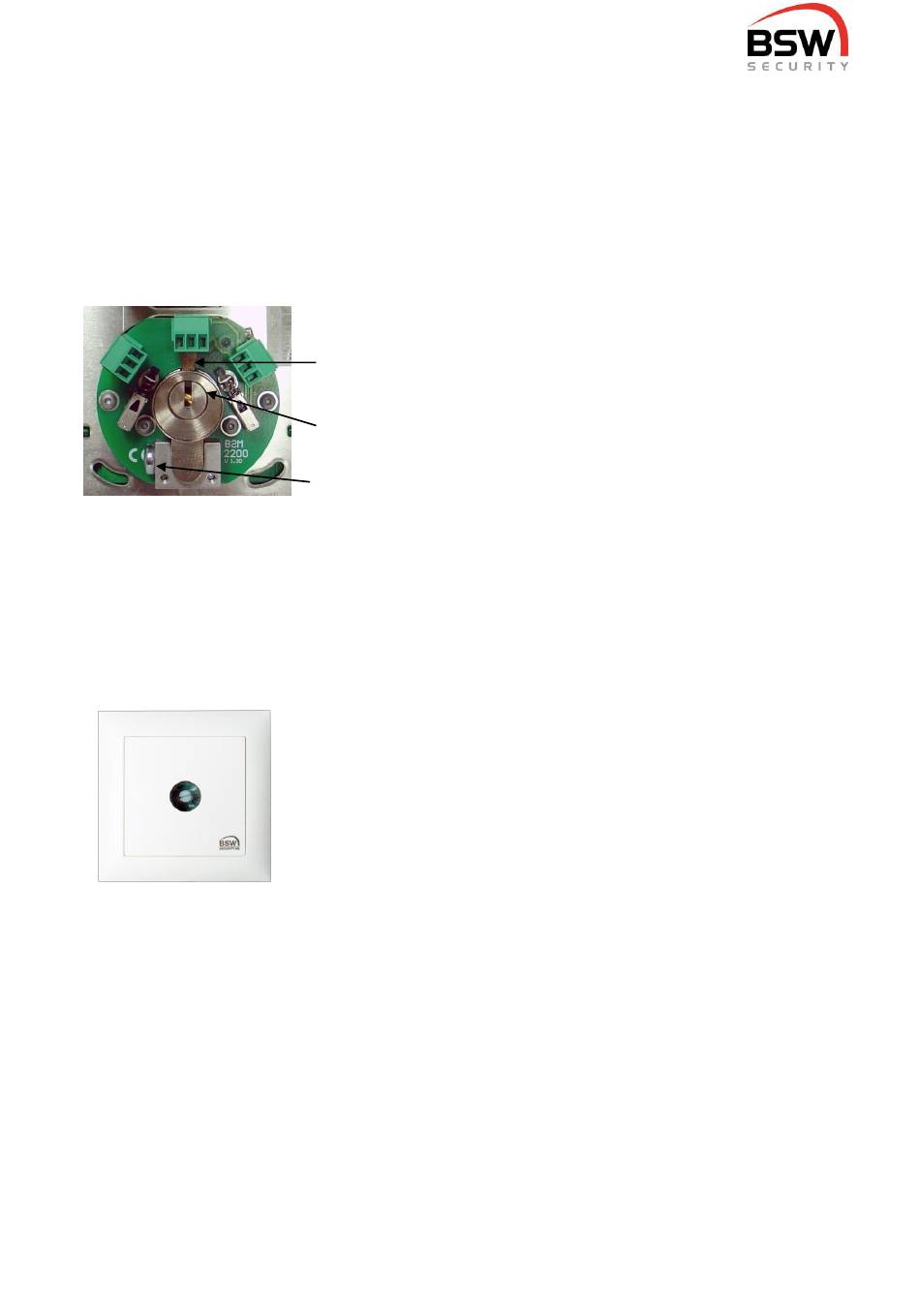

Ansicht von hinten
Mitnehmerstellung
senkrecht nach oben
Schlüsselabzugsstellung
senkrecht
Kreuzschlitz-Linsenkopfschraube
M5x14mm mit Rippelscheibe M5,
beiliegend
Kabel abgeschirmt 2x2x0.22mm
Kabel abgeschirmt 1x2×0.22mm² verdrillt + 2×0.5mm²
Kabel hochflexibel 2x2×0.22mm² + 2×0.75mm²
4/12
2
2
verdrillt + 2x0.75mm
005-12-01_02
