Anleitung Tagalarm plus mit Schlüsselschalter-Bedienung
Funktionsbeschreibung
4

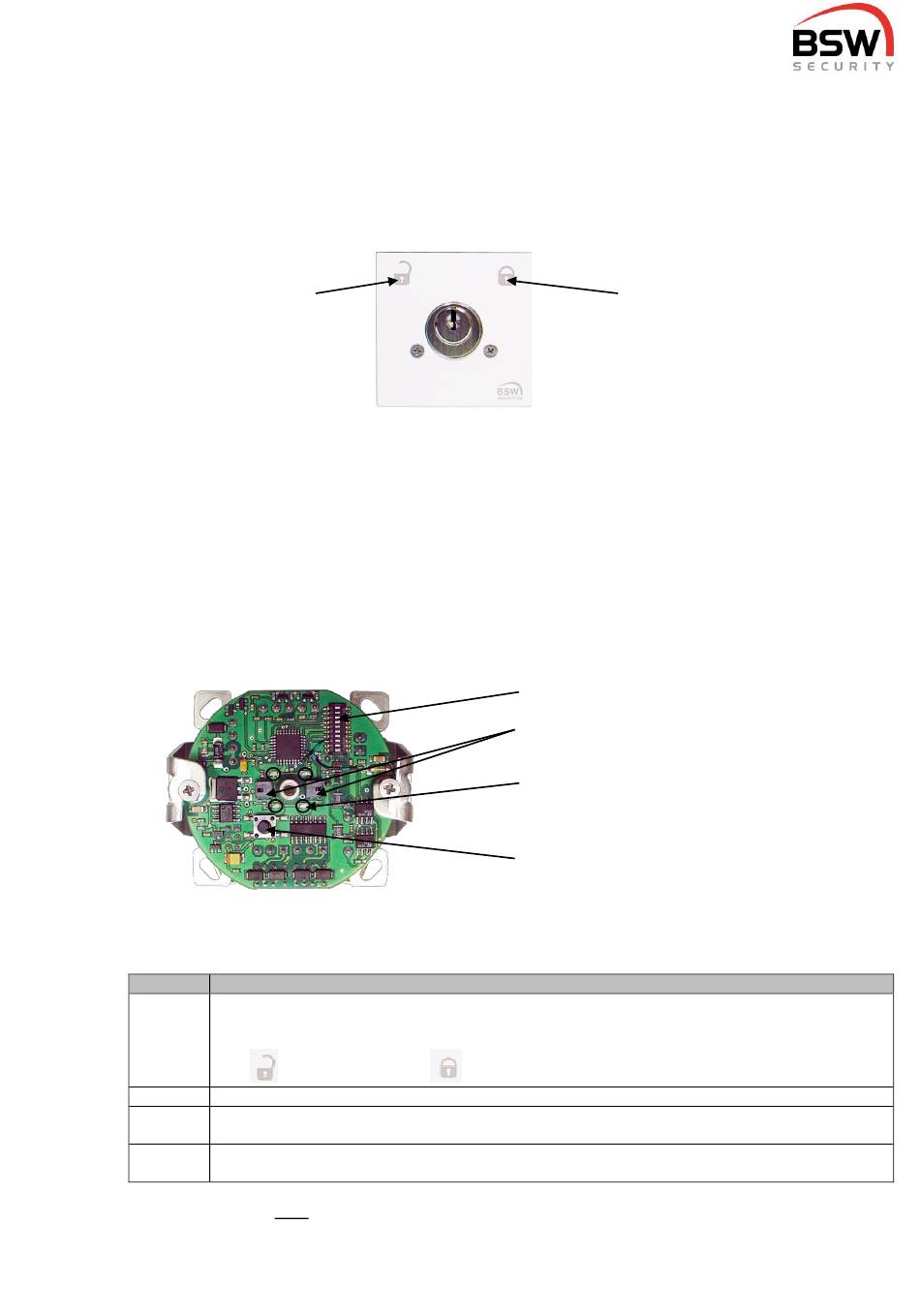

4.1 Schlüsselschalter ohne Zustandsanzeigen
Der Schlüsselschalter dient der Bedienung durch die Benutzer. Der jeweilige Status der Anlage wird durch
den Rechnerprint signalisiert. Der Schlüsselschalter sollte deshalb zusammen mit dem Rechnerprint am
selben Ort montiert werden.
Freigabe, unscharf
schalten, quittieren
bzw. ein
4.1.1 Sabotagekontakt
Potenzialfreier Umschaltkontakt auf Klemme 4,5 und 6 zur externen Auswertung. Im Alarmfall ist der Sabo-
tagekontakt auf Klemme 4 und 6 geöffnet.
4.2 Rechnerprint
Der Rechnerprint ist die Auswerteeinheit mit 2 RS485-Bus Schnittstellen:
An der ersten RS485-Schnittstelle können mehrere Bedienteile, multifunktionale Signalgeber und die Ein- /
Ausgangserweiterung angeschlossen werden. Beim Anschluss eines multifunktionalen Signalgebers kann
der Zustand des Tagalarms optisch und akustisch angezeigt werden. An der zweiten RS485-Bus Schnitt-
stelle kann der Modbus angeschlossen werden.
4.2.1 Eingänge
Der Rechnerprint besitzt 4 Eingänge (minus geschaltet) für folgende Funktionen:
Eingang
Funktion
1
Bedienung
Nur Kurzzeitfreigabe oder alle Freigaben, Programmierschalter S1, Schalter 2.
Unscharf schalten ermöglichen oder sperren Programmierschalter S1, Schalter 6.
EIN
2
Warnkontakt (Drücker-, Zylinder-, Riegel-, Druckstangen-Kontakt).
3
Türkontakt für die Öffnungs- und Zeitüberwachung der Tür
(Kontakt ist zu, wenn die Tür geschlossen ist).
4
Sabotage
(Sabotagekontakt im Alarmfall geöffnet)
Wenn die Sabotage nicht angeschlossen wird, so muss der Eingang 4 auf 5 mit einer Drahtbrücke verbun-
den werden.
bsw.swiss
mit Schliesser, AUS
5/12
verriegeln, quittieren,
rückstellen scharf
schalten, bzw. aus
Programmierschalter S1
Sabotagekontakte
LED-Anzeigen rot, grün, gelb und blau
Programmiertaster für die Rücksetzung auf
Werkseinstellung
mit Schliesser mit 10kOhm Widerstand in Serie.
005-12-01_02
