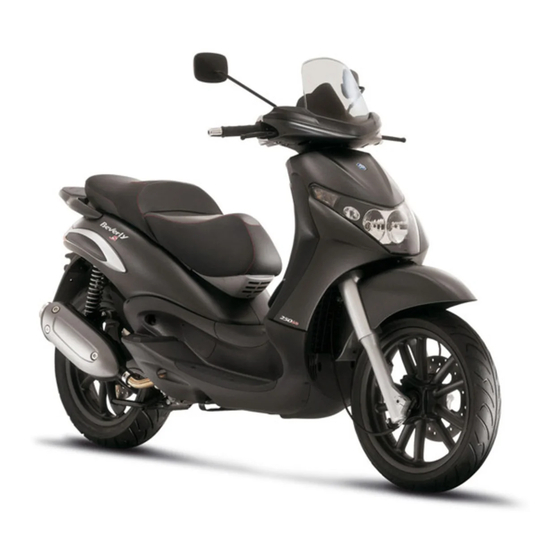

Inhaltszusammenfassung für PIAGGIO Beverly 250 i.e.
Seite 1
PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
Seite 2
Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
Seite 3
Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
Die schlüssel................. 13 Kühlflüssigkeitsstand..............44 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..14 Kontrolle bremsflüssigkeitsstand..........46 Arbeitsweise................15 Auffüllen von bremsflüssigkeit..........46 Die programmierung der Piaggio wegfahrsperre....16 Batterie..................48 Zugang zum benzintank............17 Inbetriebnahme einer neuen Batterie........48 Steckdose................. 18 Längerer stillstand..............49 Het zadel...................
Seite 6
DAS WARTUNGSPROGRAMM..........77 Tabelle wartungsprogramm............78...
Das cockpit (01_01, 01_02, 01_03) A = Zündschloss B = Anlasserschalter C = Gasgriff D = Bremshebel Vorderradbremse E = Druckschalter für elektrische Sitzbanköffnung 01_01 F = Kilometerzähler und Tachometer G = Blinkerschalter H = Licht-Wechselschalter I = Bremshebel Hinterradbremse L = Hupenschalter M = Schalter RUN OFF zum Abstellen des Motors N = Digitaluhr...
Analoge instrumente (01_04) A = Tachometer B = Kilometerzähler C = LED Wegfahrsperre D = Linke Blinkerkontrolle E = Fernlichtkontrolle F = Benzinstandanzeiger 01_04 G = Benzinstandkontrolle H = Rechte Blinkerkontrolle I = Öldruckkontrolle L = Kühlflüssigkeits-Temperaturanzeiger M = Kontrolllampe Motorbetrieb und Anzeige Störung Einspritzung N = Digitaluhr Zündschloss (01_05) LOCK = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet.
Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK» stellen und herausziehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkschloss aufsperren (01_06) Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK»...
Lenkradschloss absperren (01_07) Hebel nach links «S» = linke Blinker eingeschaltet. Hebel nach rechts «D» = rechte Blinker eingeschaltet. Der Hebel stellt sich automatisch auf Position «0» zurück, die Blinker «B» bleiben eingeschaltet. zum Ausschalten den Hebel drücken. 01_07 Hupendruckknopf (01_08) Zum Hupen den Schalter «C»...
Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.
ZEUG). 01_14 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_15) Der Betrieb der «PIAGGIO-WEGFAHRSPERRE» wird durch das Blinken der Kon- trolllampe «C» angezeigt (siehe Abschnitt «Analoges Armaturenbrett»). Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus.
Bleibt die Motorblockierung weiterhin eingeschaltet, muss ein weiterer Versuch mit dem anderen (roten) Schlüssel vorgenommen werden. Sollte es jetzt immer noch nicht gelingen das Fahrzeug zu starten, müssen Sie sich an eine Piaggio- Vertragswerkstatt wenden, die über das entsprechende elektronische Werkzeug verfügt, das zur Fehlersuche und der Reparatur des Systems benötigt wird.
Die programmierung der Piaggio wegfahrsperre Nachstehend werden die einzelnen Schritte angeführt, die zur Programmierung des Systems PIAGGIO WEGFAHRSPERRE bzw. für die Speicherung anderer Schlüssel vorzunehmen sind. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen. Anfang der programmierung - roter schlüssel Den roten Schlüssel in das Zündschloss stecken (bei Stellung «OFF») und auf...
Nachkontrolle richtige programmierung Den roten Schlüssel bei ausgeschaltetem Transponder in das Zündschloss stecken (es reicht hierfür den Schlüsselkopf um 90° umzuklappen) und auf «ON» stellen. Den Motor starten. Überprüfen, dass der Motor nicht startet. Den schwarzen Schlüssel in das Zündschloss stecken und den Startvorgang wiederholen. Überprüfen, ob der Mo- tor startet.
01_18 Steckdose (01_19) Im Helmfach befindet sich eine Steckdose «D». Über die Steckdose können Verbraucher (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_19 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN. Elektrische Angaben Steckdose 12 V - 180W MAX Maximale Leistung 180 W...
Het zadel (01_20, 01_21, 01_22, 01_23) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann. Um den Schutzbezug benutzen zu können, die Sitzbank anheben und den Schutzbezug herausziehen. Den Schutzbezug über die Sitzbank ziehen. Um Schäden zu vermeiden nicht zu stark ziehen und dann die Sitzbank wieder runter- klappen.
01_23 Sitzbanköffnung Bei Zündschlüssel auf Stellung «OFF» oder «ON» bzw. bei laufendem Motor kann die Sitzbank durch Druck auf den Schalter «E» elektrisch geöffnet werden. Bei einem Ausfall der elektrischen Sitzbanköffnung muss der Notfallhebel «A» betätigt werden. Nur bei Zündschlüssel in Position «LOCK» wird das Öffnen der Sitzbank gesperrt. Fahrgestell- und motornummer (01_24, 01_25) Die Fahrgestell und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Fahrgestell und dem Motor «B»...
ACHTUNG EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND KANN U.A. ZUR BESCHLAGNAHMUNG DES FAHRZEUGS FÜHREN. 01_25 Helm-Diebstahlsicherung (01_26, 01_27) Den Schlüssel gegen den Uhrzeigersinn drehen und gleichzeitig den Befestigungs- haken bis zum Anschlag nach außen ziehen. Den Kinnschutz des Helms in den Haken einsetzen, anschließend den Haken in die Bohrung hinten am Gepäckträger soweit einführen, bis ein Einrastgeräusch zu hören ist.
Seite 22
ANMERKUNG DAS FAHRZEUG IST MIT EINER WASSERDICHTEN HELM-SCHUTZHÜLLE AUS- GESTATTET, DIE AN DER DIEBSTAHLSICHERUNG ANGEBRACHT IST UND BEI REGEN BENUTZT WERDEN KANN.
Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Die Funktion der Vorderrad- und Hinterradbremsanlage prüfen. 6.
DIE KRAFTSTOFFDÄMPFE NICHT EINATMEN. KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. ACHTUNG 02_02 DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜND- SCHLÜSSEL AUF «OFF»...
Einstellen der Stoßdämpfer (02_03) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer. Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 größte Vorspannung: Fahrer, Beifahrer und Gepäck.
Einfahren (02_04) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN. 02_04 Starten van de motor (02_05, 02_06, 02_07) Das Fahrzeug ist mit einem Starfreigabesystem (Zündunterbrechung) ausgestattet,...
WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIK-GETRIEBE IN DREHUNG VERSETZT. NACH DEM STARTEN DIE BREMSE VORSICHTIG LOSLASSEN UND NACH UND NACH GAS GEBEN. ACHTUNG 02_06 NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE SEHR GIF- TIG SIND.
FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN. 02_08 Bei startschwierigkeiten (02_08) Sollte der seltene Fall auftreten, dass der Motor abgesoffen ist, kann zur Starterleich- terung versucht werden das Fahrzeug mit teilweise oder vollständig geöffnetem Gasgriff zu starten.
Abstellen des Motors (02_09) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, 02_09 DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN.
SEITENSTÄNDER: Mit dem Fuß auf den Überstand am Ständer «L» drücken, bis er in geöffneter Position einrastet, dann gleichzeitig das Fahrzeug auf den Ständer auflehnen. ACHTUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. 02_10 WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET.
unter voller Belastung an starken Steigungen oder beim Anfahren mit Beifahrer an Steigungen mit mehr als 25% auftreten. Bei Überhitzung der Kupplung folgende Vorsichtsmaßnahmen beachten: 1. Das Fahrzeug nicht längere Zeit unter dieser Belastung laufen lassen. 2. Bei Überhitzung der Kupplung den Motor einige Minuten lang im Leerlauf laufen lassen, um die Kupplung abzukühlen.
Seite 33
ACHTUNG FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN. DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DROGEN ODER BESTIMMTEN ARZNEIMITTELN IST ÄUßERST GEFÄHRLICH. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT.
Motoröl darf die Markierung MAX nicht überschritten werden. Zum Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ungefähr ~ 200 cm³ Motoröl benötigt. Alle 5000 km ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer Piaggio-Vertragswerkstatt vorgesehen.
Motorölwechsel (03_03, 03_04) Ein Ölwechsel und Wechsel der Filterpatrone «C» muss nach 1.000 km und dann alle 10.000 Km in einer Piaggio-Vertragswerkstatt ausgeführt werden. Das Öl muss vollständig durch die Ölablassschraube «B» des Netzfilters auf der Lichtmaschinen- seite abgelassen werden. Um das Ausfließen des Öls zu erleichtern, den Einfülldeckel mit Messstab öffnen.
WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKEBILDUNG UND EI- NEM STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-VERTRAGSWERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET SIND. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE-...
Hinterradgetriebeölstand (03_05, 03_06) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1) Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. 2) Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder einführen und wieder vollständig festschrauben. 3) Den Ölmessstab herausziehen und prüfen, ob der Ölstand bis zur ersten Kerbe von unten reicht.
ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT. Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Hinterradgetriebeöl 250 cm3 Reifen (03_07) Den Reifendruck regelmäßig (ungefähr alle 500 km) prüfen. Die Reifen sind mit Ab- nutzungsanzeigern versehen.
DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. Technische angaben Reifendruck (vorderer Reifen) Vorderrad : 2,1 bar Reifendruck (hinterer Reifen) Hinterrad: 2,3 bar Reifendruck (Hinterrad Fahrer und Beifahrer) Hinterrad (Fahrer und Beifahrer): 2,5 bar Ausbau der zündkerze (03_08, 03_09) Wie folgt vorgehen: 1.
Seite 42
WARNUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DIE ZÜNDKERZE MUSS ALLE 20.000 KM GEWECHSELT WERDEN. DER EINSATZ NICHT KONFORMER STEUER- ODER ZÜNDELEKTRONIK BZW. ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN.. ACHTUNG 03_09 DIE VERWENDUNG ANDERER ALS DER ANGEGEBENEN ZÜNDKERZEN ODER NICHT ABGESCHIRMTER KERZENSTECKER KANN STÖRUNGEN AM SYSTEM VERURSACHEN.
Ausbau luftfilter (03_10) Wie folgt vorgehen: 1. Die Schraube «B» abschrauben. 2. Die Befestigungsschrauben «C» abschrauben und den Luftfilterdeckel «D» abneh- men. 03_10 Reinigung des Luftfilters 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3.
Bereich gelangt muss der Motor abgestellt werden. Den Motor abkühlen lassen und den Kühlflüssigkeitsstand überprüfen. Ist der Kühlflüssigkeitsstand in Ordnung, wen- den Sie sich bitte an eine Piaggio-Vertragswerkstatt. Der Kühlflüssigkeitsstand muss bei kaltem Motor alle 10.000 km wie folgt überprüft werden: a) Das Fahrzeug senkrecht auf den Hauptständer stellen: Die in der Abbildung ge-...
Seite 45
Fehler in der Kühlanlage gesucht werden. In diesem Fall muss die Kühlanlage bei einer Piaggio-Vertragswerkstatt überprüft werden. Die Kühlflüssigkeit muss alle 2 Jahre gewechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerkstatt. ANMERKUNG Leuchtet die Kühlflüssigkeitskontrolle während der Fahrt ohne besondere Be- lastung auf, sofort den Motor abstellen und abkühlen lassen.
03_14 Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der Bremsbeläge verursacht sein. Ist der Bremsflüssigkeitsstand unter Minimum abge- sunken, sollten Sie eine Piaggio-Vertragswerkstatt bzw. Vertragshändler aufsu- chen und dort die Bremsanlage genau überprüfen lassen. 03_15 Auffüllen von bremsflüssigkeit Wie folgt vorgehen: Nach Ausbau der Deckel «A»...
Seite 47
WARNUNG AUSSCHLIESSLICH BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN ACHTUNG VERMEIDEN, DASS BREMSFLÜSSIGKEIT MIT AUGEN, HAUT ODER KLEIDUNG IN KONTAKT KOMMT. BEI UNGEWOLLTEM KONTAKT SOFORT MIT REICHLICH FLIESSENDEM WASSER ABSPÜLEN. DIE BREMSFLÜSSIGKEIT IST HYGRO- SKOPISCH, D.H.
Batterie (03_16, 03_17) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen. 2. Die Sitzbank wie oben beschrieben öffnen, siehe Abschnitt «Öffnen der Sitzbank als Zugang zum Helmfach». 3. Die Befestigungsschrauben «A» und den Deckel «B» entfernen. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert.
WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Längerer stillstand Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt.
WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN.
Seite 51
• Vier Sicherungen «B» zur Absicherung der Anlagenstromkreise. Die Siche- rungen befinden sich oben links im Handschuhfach. 03_19 Die Stromkreise niemals mit einem anderen Material (z. b. einem Kabel) oder einer anderen als der angegebenen Sicherung (z. b. mit größerer Amperezahl) überbrücken.
Seite 52
(15A) Uhr, LED Wegfahrsperre (15A) Zubehör : Steckdose 12V-180W, Schalter Helmfachbeleuchtung, Zündschlosskontakte, Schalter und Stellvorrichtung Sitzbanköffnung, Vorbereitung für Diebstahlsicherung (10A) Fernrelais Einspritz-Ladung (10A) Fernrelais Licht (3A) Direkte Stromversorgung Zündelektronik 03_20 ICHERUNGEN (7,5A) Bremslichter, Starten, Fernrelais Licht...
Seite 53
(7,5A) Hupe, Standlicht, Instrumentenbeleuchtung, Fernlicht bei Lichthupenfunktion (7,5A) Stromversorgung Zündelektronik über Zündschloss, Fernrelais Kühlgebläse (7,5A) Vorbereitung für Diebstahlsicherung, Blinkgeber, Stromversorgung Armaturenbrett über Zündschloss 03_21 LAMPENTABELLE Fernlichtlampe Typ: HALOGEN (H7) Leistung: 12V - 55W Menge: 1...
Bremslichtlampe Typ: VOLLGLAS Leistung: 12V - 10W Menge: 1 Lampe Typ: VOLLGLAS Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Auswechseln der scheinwerferlampen (03_22) Zum Ausbau des Scheinwerfers wie folgt vorgehen: 1. Die vier Schrauben «B» abschrauben. 2. Die Scheinwerfereinheit aus ihrem Sitz ziehen und die durchgebrannte Lampe wechseln.
SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN PIAGGIO-KUNDENDIENST. Einstellung des scheinwerfers (03_23) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand...
SOBALD DER SCHEINWERFER EINGESCHALTET WIRD VERSCHWINDET DIE- SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN 03_25 PIAGGIO-KUNDENDIENST. 03_26 Nummernschildbeleuchtung (03_27) Die Schraube «A» abschrauben und die Halterung abmontieren. 03_27...
Helmfachbeleuchtung (03_28) Das Helmfach öffnen, das durch Druck befestigte Glas «D» herausziehen und die Lampe wechseln. 03_28 Rückspiegel Für den Ausbau der Rückspiegel: 1. Die zwei Schrauben «A» oben am Armaturenbrett abschrauben. 2. Die fünf Schrauben «B» an der vorderen Lenkerverkleidung abschrauben. 3.
Seite 59
CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE-...
Loch im reifen (03_29) Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. Das bedeutet eine größere Fahrsicher- heit. Bei einem Loch im Reifen kann eine Notfall-Reparatur mit einem Reifen-Repa- raturspray vorgenommen werden.
Stilllegen des fahrzeugs (03_30) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷ 2 cm³ Öl einfüllen (größere Mengen können den Motor beschädigen).
Seite 62
ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. ACHTUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN. KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN, MUSS: •...
Seite 63
ALKOHOL, BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LA- CKIERTER ODER PLASTIK-FAHRZEUGTEILE BENUTZEN. DIE VERWENDUNG VON SILIKON-WACHS KANN, JE NACH FAHRZEUGFARBE (SATINIERTE FAR- BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN. INFORMIEREN SIE SICH ZU DIESEM THEMA BEI EINER AUTORISIERTEN VERTRAGSWERK- STATT. STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON»...
Seite 64
GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt. Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl...
Seite 65
UNZUREICHENDE RADAUFHÄNGUNGEN/ FEDERUNGEN Stoßdämpfer defekt, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt. Federvorspannung an den Stoßdämpfern falsch eingestellt. UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...
TECHNISCHE ANGABEN 250 Modell Motor Einzylinder 4-Taktmotor Bohrung x Hub 72 x 60 mm Hubraum 244,29 cm³ Verdichtungsverhältnis 10,5 - 11,5 : 1 Vorzündung (vor O.T.) Variabel (integriert in die Einspritzanlage) Zündkerze CHAMPION RG 4 PHP Höchstgeschwindigkeit 125 Km/h Ventilspiel Einlass: 0,10 mm Auslass: 0,15 mm TECHNISCHE ANGABEN BEVERLY 250...
Seite 69
Auspuff Absorptionsauspuff mit 3-Wege- Katalysator. Benzinversorgung Drosselkörper und Ø32 mm Einzel-Einspritzventil Elektronische Zündung Mit der Einspritzung integrierte induktive Hochleistungszündung mit variabler Vorverstellung des Zündzeitpunktes und getrennter Zündspule. Kühlung Pumpengetriebener Kühlmittelkreislauf. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und...
Seite 70
Vorderreifen Schlauchlos: 110/70-16" Hinterer Reifen Schlauchlos: 140/70-16" Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung Schäften Ø 35 mm. Hintere Radaufhängung/ Einzelarm mit zwei hydraulischen, Federung doppelt wirksamen Stoßdämpfern und 4-stufig einstellbarer Vorspannung. Rahmen Aus Stahlrohren und Stahl- Pressblech. Leergewicht 160 Kg Zuladung 180 Kg.
04_01 Bordwerkzeug Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein Sechskantschlüssel (6 mm); ein Spezialschlüssel zum Einstellen der hinteren Stoß- dämpfer. Das Bordwerkzeug befindet sich im Helmfach.
NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
Seite 75
OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
Seite 77
Beverly 250 i.e. Kap. 06 wartungsprogramm...
Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
Seite 79
Kühlflüssigkeitsstand - Kontrolle Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Wechseln Lenkung - Kontrolle NACH 5.000 KM 25.000 KM 35.000 KM 55.000 KM 65.000 Motoröl - Ölstandkontrolle/ Auffüllen Bremsbeläge - Zustand und Abnutzung prüfen Hauptständer - Schmieren...
Seite 80
Elektrische Anlage und Batterie - Kontrolle Kühlflüssigkeitsstand - Kontrolle Bremsflüssigkeitsstand - Kontrolle Motoröl - Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Laufschuhe/ Variatorrollen - Wechseln Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl - Kontrolle Radaufhängung/ Federung - Kontrolle Lenkung - Kontrolle Hauptständer - Schmieren NACH 15.000 KM 45.000 KM 75.000 KM...
Seite 84
Produkt Beschreibung Angaben AGIP GP 330 Fett für Bremshebel, Gasgriff Weißes Fett Spray auf Basis von Kalziumseife NLGI 2 ISO-L-XBCIB2 AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 AGIP PERMANENT SPEZIAL Kühlflüssigkeit...
Seite 86
Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
