Anleitung AMZ Tagalarm und Zutrittssystem
Komponenten
2
2.1 Allgemein
Die Codetastatur und der Rechnerprint (Bauform EDIZIOdue bzw. „robust") sind in der Farbe Weiss erhält-
lich. Diese können Unterputz oder mit aP-Rahmen (APR1; APR2 oder APR3 auf bsw.swiss) auch Aufputz
montiert werden. Zur Unterputzmontage können CH-uP-Dosen verwendet werden.

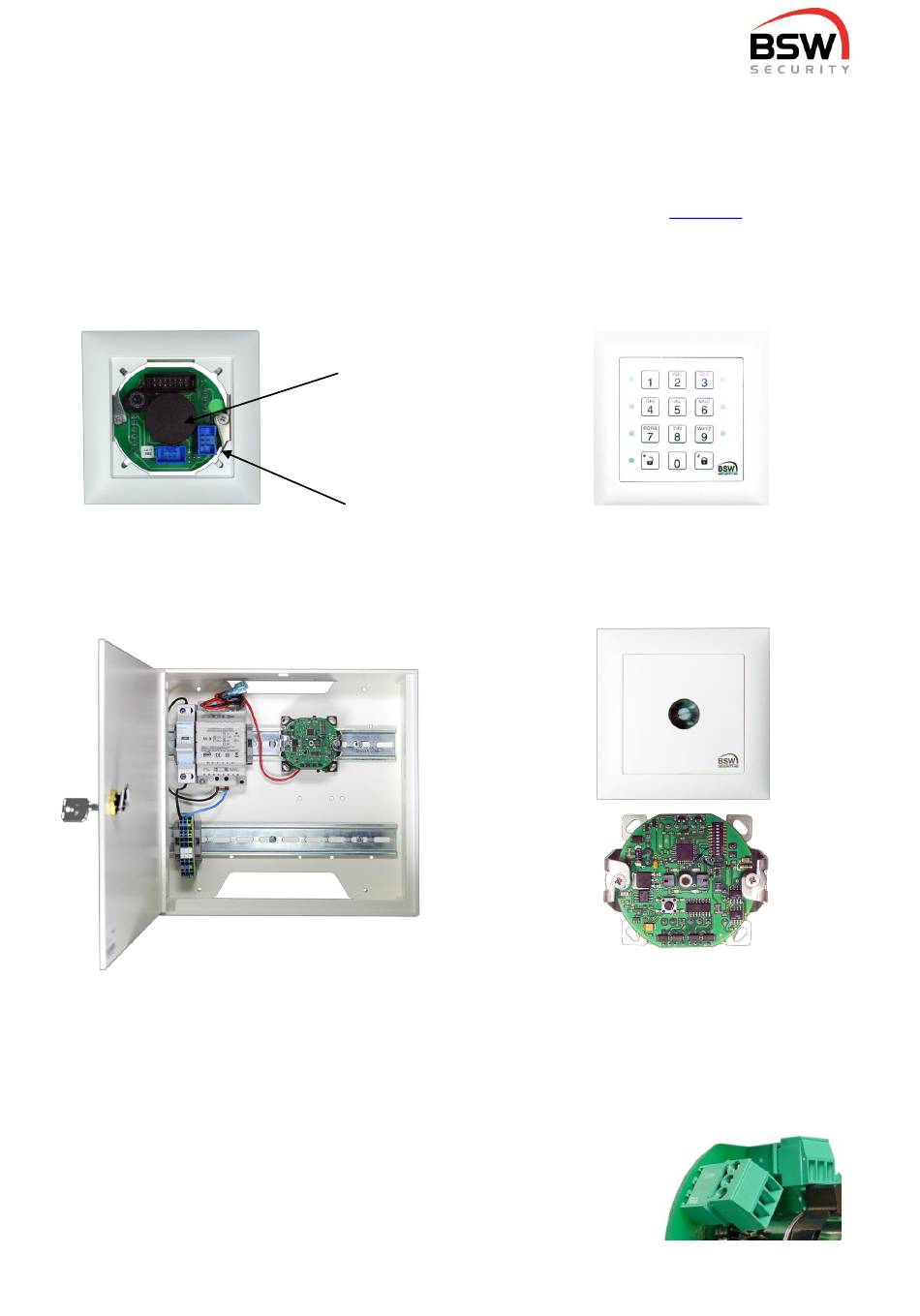

2.2 Codetastatur/Leser
Steckbare Tastatur abgenommen
2.3 AMZ Tagalarm und Zutrittssystem
im Kunststoffgehäuse mit Speisung und Notstromversorgung
Verdrahtung
3
Das Zutrittssystem ist mit steckbaren Schraubklemmen für einen Drahtquerschnitt von 0.05 bis 1.5mm
versehen und somit leicht anschliessbar. Zur Verdrahtung des RS485-Bus (Verbindung Codetastatur und
Rechnerprint), der Speisung, sowie eines allfälligen Verriegelungselements
sind folgende Kabel zu verwenden:
ABKAB2x2+2HAL
ABKAB1X2+2
KAB2X2+2(0.75)
KAB2X2+2(0.5)
bsw.swiss
Leser
(bei CTL11-12;
CTL11-12NUP;
CTL11-12NAP)
Programmierstecker BDM
Kabel abgeschirmt 2x2x0.22mm
Kabel abgeschirmt 1x2×0.22mm² verdrillt + 2×0.5mm²
Kabel hochflexibel 2x2×0.22mm² + 2×0.75mm²
Kabel hochflexibel 2x2×0.22mm² + 2×0.5mm²
bsw.at
4/40
Tastatur immer mit Rahmen abnehmen
in EDIZIOdue uP, weiss
für DIN-Schienen-Montage
2
2
verdrillt + 2x0.75mm
2
035-12-01_09
