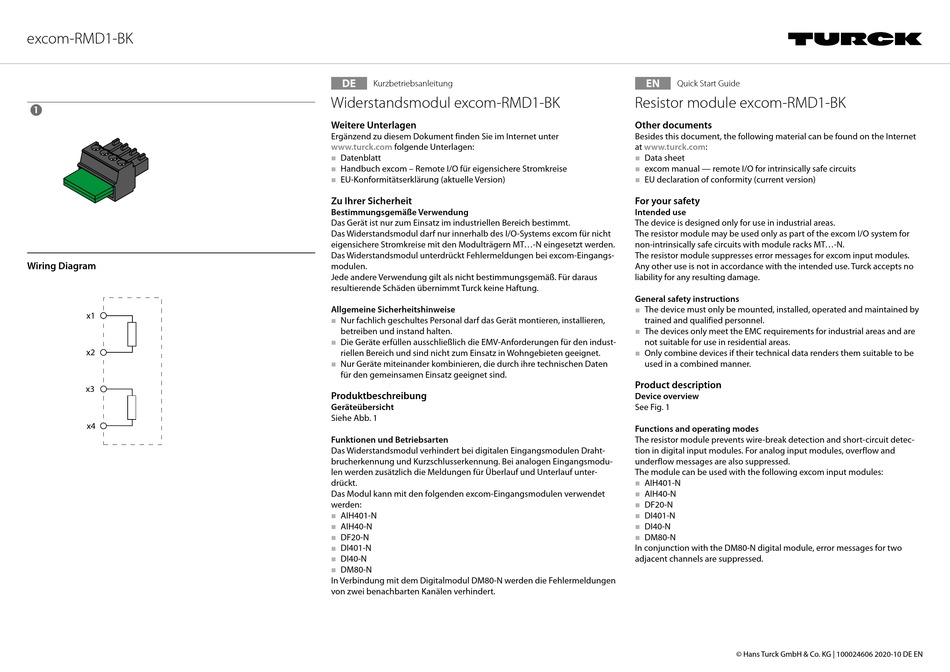

turck excom-RMD1-BK Kurz- Betriebsanleitung

excom-RMD1-BK

Wiring Diagram
x1
x2
x3
x4
DE
Kurzbetriebsanleitung
Widerstandsmodul excom-RMD1-BK
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter
www.turck.com folgende Unterlagen:
■
Datenblatt
■
Handbuch excom – Remote I/O für eigensichere Stromkreise
■
EU-Konformitätserklärung (aktuelle Version)
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Das Gerät ist nur zum Einsatz im industriellen Bereich bestimmt.
Das Widerstandsmodul darf nur innerhalb des I/O-Systems excom für nicht
eigensichere Stromkreise mit den Modulträgern MT...-N eingesetzt werden.
Das Widerstandsmodul unterdrückt Fehlermeldungen bei excom-Eingangs-
modulen.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus
resultierende Schäden übernimmt Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren,
betreiben und instand halten.
■
Die Geräte erfüllen ausschließlich die EMV-Anforderungen für den indust-
riellen Bereich und sind nicht zum Einsatz in Wohngebieten geeignet.
■
Nur Geräte miteinander kombinieren, die durch ihre technischen Daten
für den gemeinsamen Einsatz geeignet sind.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1
Funktionen und Betriebsarten
Das Widerstandsmodul verhindert bei digitalen Eingangsmodulen Draht-
brucherkennung und Kurzschlusserkennung. Bei analogen Eingangsmodu-
len werden zusätzlich die Meldungen für Überlauf und Unterlauf unter-
drückt.
Das Modul kann mit den folgenden excom-Eingangsmodulen verwendet
werden:
■
AIH401-N
■
AIH40-N
■
DF20-N
■
DI401-N
■
DI40-N
■
DM80-N
In Verbindung mit dem Digitalmodul DM80-N werden die Fehlermeldungen
von zwei benachbarten Kanälen verhindert.
EN
Quick Start Guide
Resistor module excom-RMD1-BK
Other documents
Besides this document, the following material can be found on the Internet
at www.turck.com:
■
Data sheet
■
excom manual — remote I/O for intrinsically safe circuits
■
EU declaration of conformity (current version)
For your safety
Intended use
The device is designed only for use in industrial areas.
The resistor module may be used only as part of the excom I/O system for
non-intrinsically safe circuits with module racks MT...-N.
The resistor module suppresses error messages for excom input modules.
Any other use is not in accordance with the intended use. Turck accepts no
liability for any resulting damage.
General safety instructions
■
The device must only be mounted, installed, operated and maintained by
trained and qualified personnel.
■
The devices only meet the EMC requirements for industrial areas and are
not suitable for use in residential areas.
■
Only combine devices if their technical data renders them suitable to be
used in a combined manner.
Product description
Device overview
See Fig. 1
Functions and operating modes
The resistor module prevents wire-break detection and short-circuit detec-
tion in digital input modules. For analog input modules, overflow and
underflow messages are also suppressed.
The module can be used with the following excom input modules:
■
AIH401-N
■
AIH40-N
■
DF20-N
■
DI401-N
■
DI40-N
■
DM80-N
In conjunction with the DM80-N digital module, error messages for two
adjacent channels are suppressed.
© Hans Turck GmbH & Co. KG | 100024606 2020-10 DE EN
