Cembre HT-TC026Y Bedienungsanleitung
Hydraulisches schneidwerkzeug
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
HYDRAULISCHES SCHNEIDWERKZEUG
HERRAMIENTA HIDRAULICA DE CORTE
UTENSILE OLEODINAMICO DA TAGLIO
HT-TC026Y
OPERATION AND MAINTENANCE MANUAL
NOTICE D'UTILISATION ET ENTRETIEN
BEDIENUNGSANLEITUNG
MANUAL DE USO Y MANTENIMIENTO
MANUALE D'USO E MANUTENZIONE
1
HYDRAULIC CUTTING TOOL
COUPE CABLE HYDRAULIQUE
17 M 150
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre HT-TC026Y
Inhaltszusammenfassung für Cembre HT-TC026Y
- Seite 1 ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO HYDRAULIC CUTTING TOOL COUPE CABLE HYDRAULIQUE HYDRAULISCHES SCHNEIDWERKZEUG HERRAMIENTA HIDRAULICA DE CORTE UTENSILE OLEODINAMICO DA TAGLIO HT-TC026Y OPERATION AND MAINTENANCE MANUAL NOTICE D'UTILISATION ET ENTRETIEN BEDIENUNGSANLEITUNG MANUAL DE USO Y MANTENIMIENTO MANUALE D'USO E MANUTENZIONE...
- Seite 2 Ohne vorherige schriftliche Genehmigung darf die Bedienungsanleitung weder vollständig noch teilweise vervielfältigt werden. Este manual es propriedad de Cembre. Toda reproducción está prohibida sin autorización escrita. Questo manuale è di proprietà della Cembre: ogni riproduzione é vietata se non autorizzata per scritto.
- Seite 3 WARNING - AVERTISSEMENTS - AVERTISSEMENTS - ACHTUNG - ADVERTENCIAS - ADVERTENCIAS - AVVERTENZE • Wear eye protection. Metal chips can fl y from blades when cutting. • Do not cut short, free pieces of steel rod or rope as they may fl y off dangerously, causing injury to the operator or persons nearby.
-
Seite 12: Hydraulisches Schneidwerkzeug Typ Ht-Tc026Y

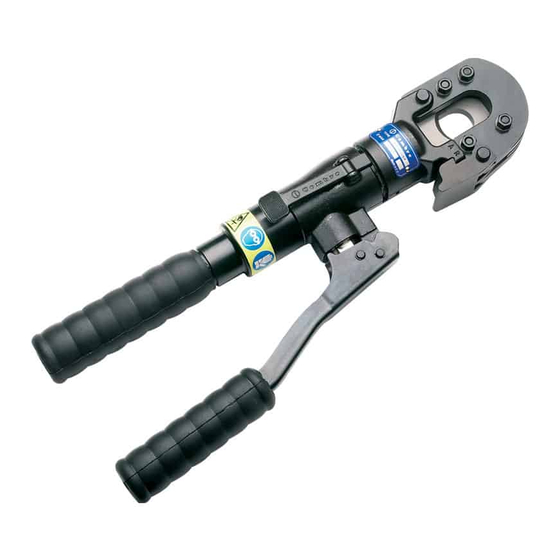

DEUTSCH HYDRAULISCHES SCHNEIDWERKZEUG TYP HT-TC026Y 1. ALLGEMEINE EIGENSCHAFTEN – Anwendungsbereich: Geeignet zum Schneiden von massiven und sehr harten Materialien z.B. Aldrey, Aluminium-Stahl-Seilen aber auch für Stahlstangen von Ø 16 mm. – Max. Schneiddurchmesser: .................... 25 mm (1 in.) – Arbeitsdruck: ........................900 bar (13,050 psi) –... -
Seite 13: Wartung
DEUTSCH 2.4) Zurückfahren des Schneidmesser Durch das Betätigen des Druckablaßhebels (55) fährt der Kolben mit dem Schneidmesser zurück. 2.5) Nachbereitung Das Werkzeug sollte nach Beendigung der Arbeit in die Ausgangsposition gebracht und in die Verpackungseinheit gelegt werden. Der Druck muß vorher vollständig abgelassen sein (Druckab- laßhebel betätigen). -
Seite 14: Schneidmesser Wechseln
DEUTSCH h – Öltank (02) verschliessen. i – Handgriff (03) über den Öltank schieben. Sehr selten kann es passieren, dass das Werkzeug nach diesen Wartungsarbeiten nicht oder nicht richtig funktioniert. In diesem Fall sollte entspr. Pkt. 6 verfahren werden. 4.2) Öl nachfüllen Luftblasen im Öltank lassen sich vermeiden, wenn der Tank stets gut gefüllt ist. - Seite 15 35 PUMPKOLBEN 6000089 ERSATZTEILPACKUNG Die mit ( ) gekennzeichneten Bestandteile sind jene, welche Cembre auszuwechseln empfi ehlt, falls das Gerät in seine Bestandteile zerlegt wird. Genannte Einzelteile sind auf Anfrage in der “Ersatzteilpackung HT-TC0Y26Y” erhältlich. Die Garantie verfällt, wenn nicht Originalteile aus dem Hause Cembre in das Gerät eingebaut werden.
- Seite 24 FIG. 1 OVERALL VIEW VUE D'ENSEMBLE GESAMTANSICHT VISTA DEL CONJUNTO VISTA D'ASSIEME...
- Seite 25 CVB-001 FIG. 2 CANVAS BAG CVB-001 SACOCHE CVB-001 SEGELTUCHTASCHE CVB-001 BOLSA DE TELA CVB-001 SACCA DI TELA FIG. 3 TOOL POSITION FOR MAINTENANCE OPERATIONS POSITION DE L'OUTIL POUR L'ENTRETIEN WERKZEUG WARTUNGSPOSITION COLOCACION PARA LAS OPERACIONES DE MANTENIMIENTO POSIZIONAMENTO PER LE OPERAZIONI DI MANUTENZIONE...
-
Seite 28: Einsendung An Cembre Zur Überprüfung
Centre; if possible, attach a copy of the Test Certifi cate supplied by Cembre together with the tool or fi ll in and attach the form available in the “ASSISTANCE” section of the Cembre website.
