Einstellung
Montage des Innenzugs und Einstellung der Schaltung

Handhabung des Zugendes

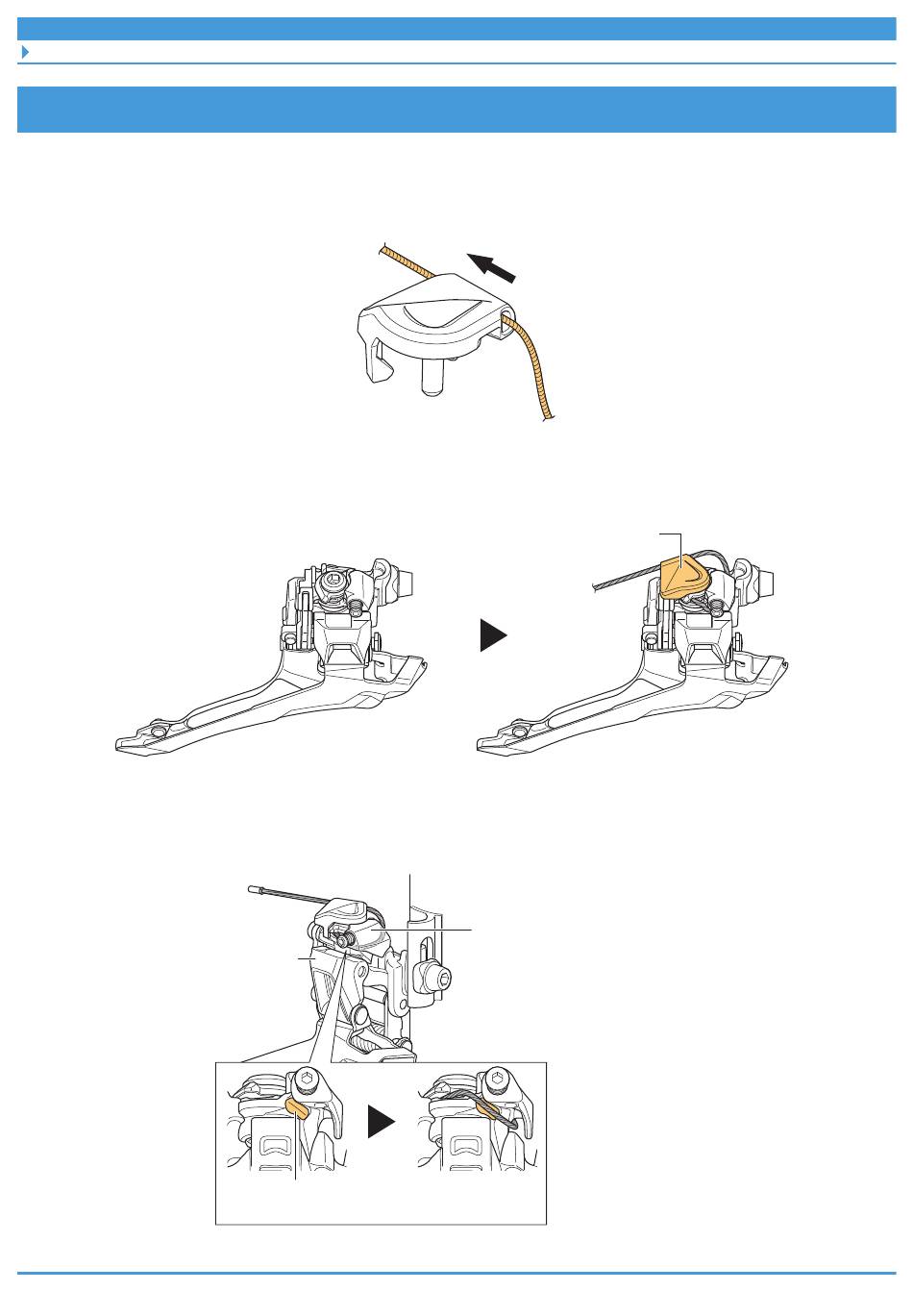

1.
Führen Sie das Ende des überschüssigen Zugs durch das Loch in der
Parallelogrammkörper-Abdeckung.
2.
Montieren Sie die Parallelogrammkörper-Abdeckung.
3.
Führen Sie den Zug wie in der Abbildung gezeigt durch.
Schneiden Sie nun den Zug ab und bringen Sie eine Endkappe an.
Außenglied
Nut
Parallelogrammkörper-Abdeckung
Innerer
Parallelogrammkörper
