Shimano GRX FD-RX810 Händlerbetriebsanleitung Seite 17

Einstellung
Montage des Innenzugs und Einstellung der Schaltung

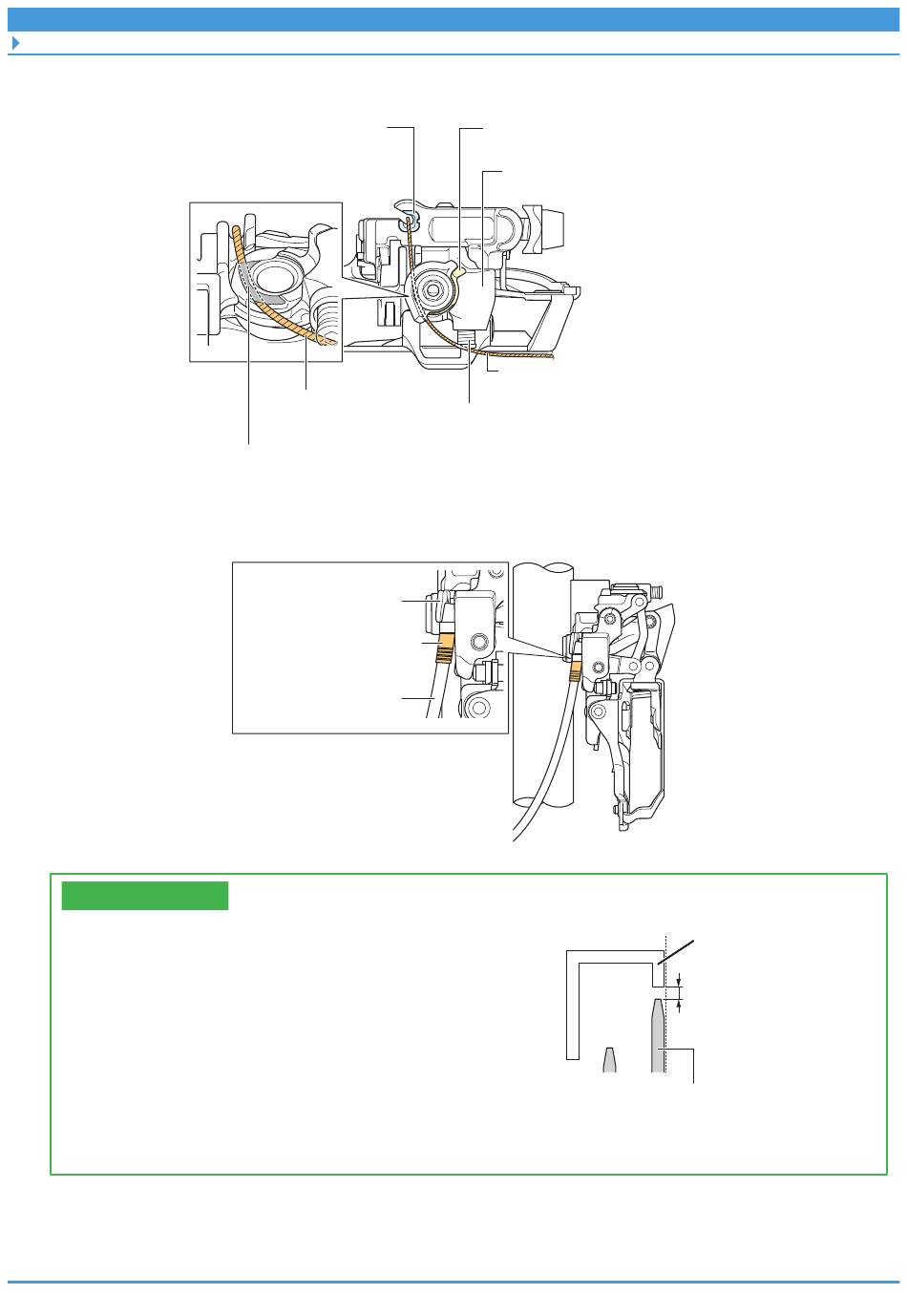

(3) Führen Sie den Zug wie in der Abbildung gezeigt durch die Zugfixierungsnut.
* Stellen Sie beim vollständigen Außenmodell und der eingebauten Ausführung vor
dem Gebrauch sicher, dass die Außenhülle sicher am Außenhüllenhalter befestigt ist.
TECHNIK-TIPPS
• Das Sichern des Zugs, während das äußere
Kettenleitblech auf das größte Kettenblatt
abgestimmt wird, mindert das Maß an
Zugspannung, die hinzugefügt werden
muss, um eine angemessene Anpassung zu
erreichen.
Zugführung
Innenzug
Zugbefestigungsnut
Außenhüllenhalter
Äußere Kappe
(Kunststoffausführung)
Außenhülle
Lasche
Zugeinstellschraube
Innerer
Parallelogrammkörper
Innenzug
Zugeinstellschraube
Größtes Kettenblatt
17
Äußeres
Kettenleitblech
1 - 3 mm
