Shimano GRX FD-RX810 Händlerbetriebsanleitung Seite 10

Montage/Demontage

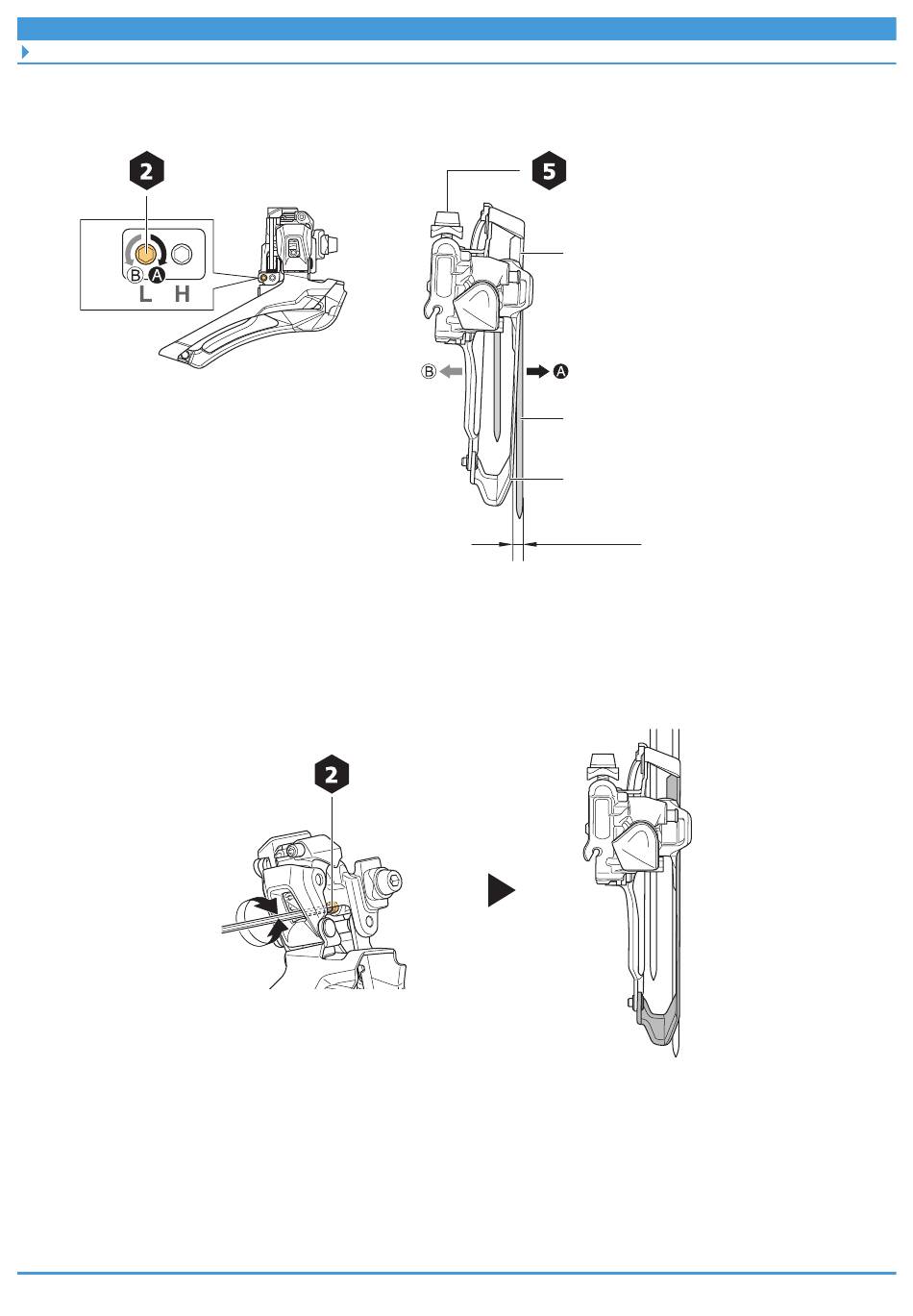

Montieren des Umwerfers
(2) Befestigen Sie den Umwerfer mit einer Befestigungsschraube oder einer
Klemmschraube.
Innere Anschlagschraube
3.
Passen Sie die Position des äußeren Kettenleitblechs neu an.
Richten Sie die Stützschraube so aus, dass der flache Teil des äußeren Kettenleitblechs
parallel zur Oberfläche des größten Kettenblattes verläuft. Stellen Sie sicher, dass die
Stützschraube sich in Kontakt mit der Sicherungsplatte befindet.
Stützschraube
10
5 - 7 Nm
Befestigungsschraube
Vorderes Ende des äußeren
Kettenleitblechs
Größtes Kettenblatt
Hinteres Ende des äußeren
Kettenleitblechs
0,5 - 1 mm
