20 SensyTemp TSC400 MANTELLEITUNGS-TEMPERATURFÜHLER | OI/TSC400-DE REV. B
... 7 Installation
... Elektrische Anschlüsse
PVC-Kabel JJ – Kodierung P2
1 PVC-Leiterisolierung (J)
2 Folie mit Drahtgeflecht (F)

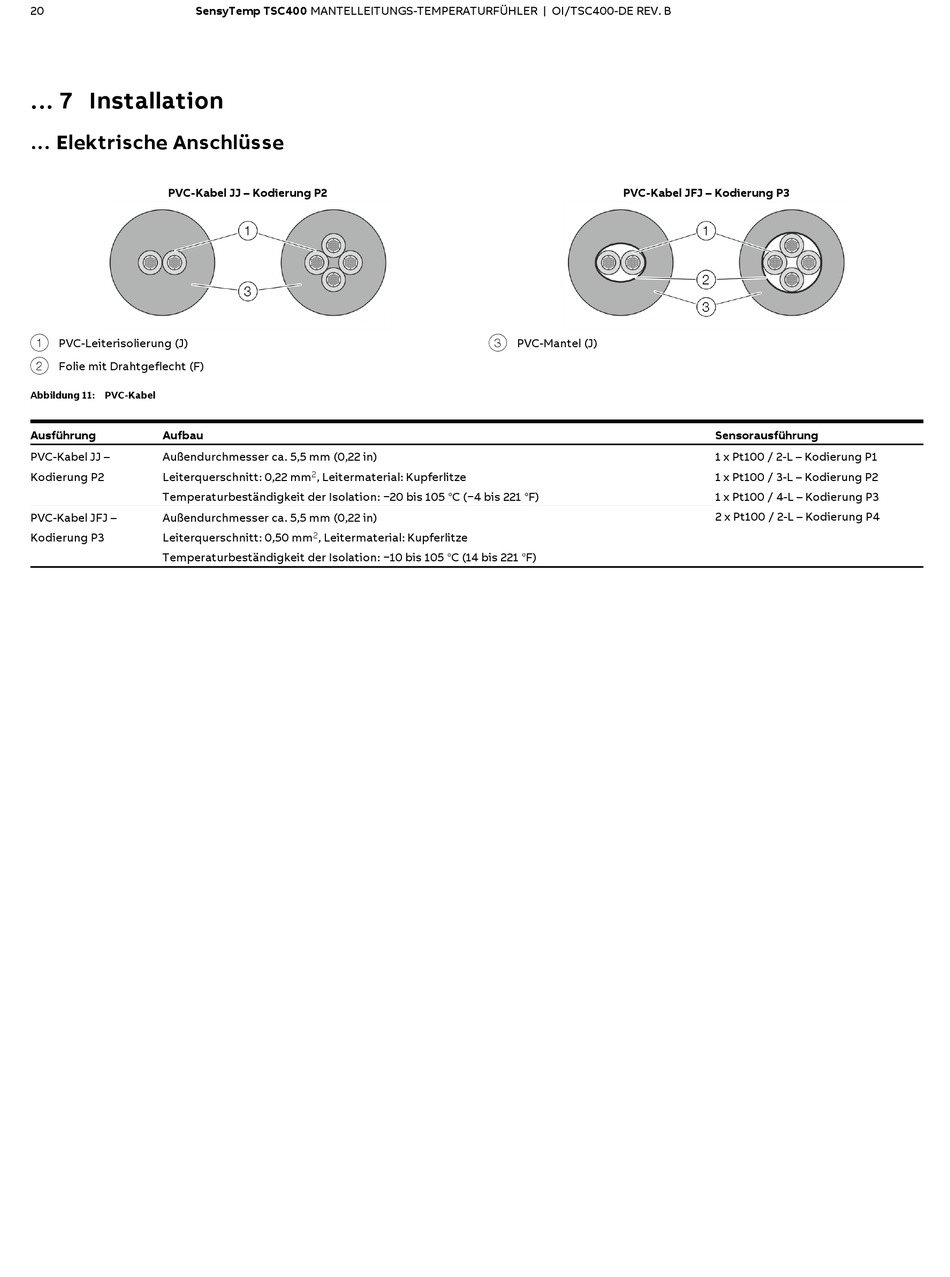

Abbildung 11: PVC-Kabel
Ausführung Aufbau
PVC-Kabel JJ – Außendurchmesser ca. 5,5 mm (0,22 in)
Kodierung P2 Leiterquerschnitt: 0,22 mm
Temperaturbeständigkeit der Isolation: −20 bis 105 °C (−4 bis 221 °F)
PVC-Kabel JFJ – Außendurchmesser ca. 5,5 mm (0,22 in)
Kodierung P3 Leiterquerschnitt: 0,50 mm
Temperaturbeständigkeit der Isolation: −10 bis 105 °C (14 bis 221 °F)
3 PVC-Mantel (J)
2
, Leitermaterial: Kupferlitze
2
, Leitermaterial: Kupferlitze
PVC-Kabel JFJ – Kodierung P3
Sensorausführung
1 x Pt100 / 2-L – Kodierung P1
1 x Pt100 / 3-L – Kodierung P2
1 x Pt100 / 4-L – Kodierung P3
2 x Pt100 / 2-L – Kodierung P4
