Nach dem Laden einer Konfiguration aus dem Gerät in die
Benutzersoftware stehen Maximalwerte aus dem EEPROM in
den Eingabefeldern:
Bitte starten Sie in diesem Falle die Software und erstellen Sie durch
Klicken auf den Button NEW ein neues Projekt, in dem Ihnen leere
Eingabefelder zur Verfügung stehen.

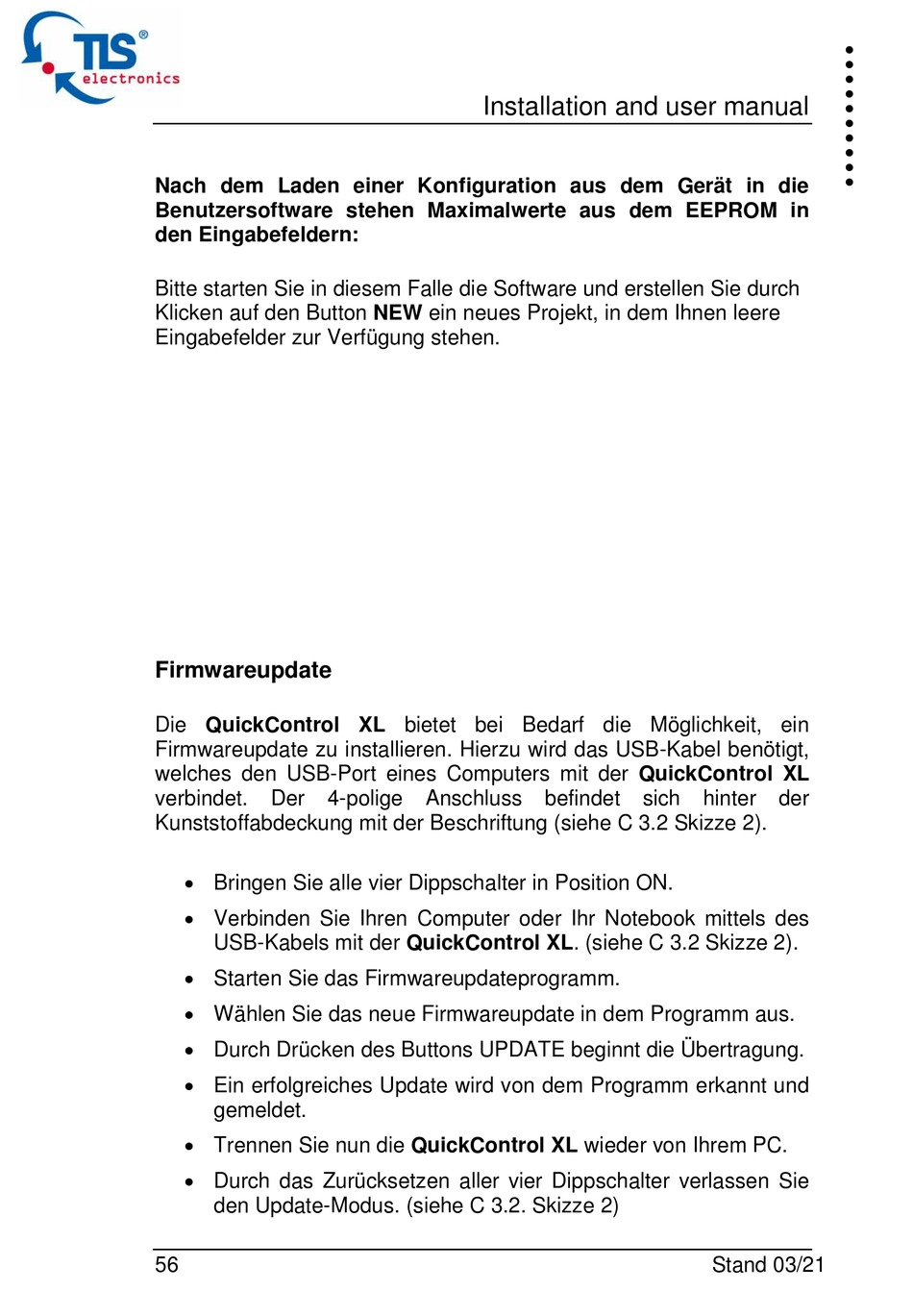

Firmwareupdate
Die QuickControl XL bietet bei Bedarf die Möglichkeit, ein
Firmwareupdate zu installieren. Hierzu wird das USB-Kabel benötigt,
welches den USB-Port eines Computers mit der QuickControl XL
verbindet.
Der
4-polige
Kunststoffabdeckung mit der Beschriftung (siehe C 3.2 Skizze 2).
Bringen Sie alle vier Dippschalter in Position ON.
Verbinden Sie Ihren Computer oder Ihr Notebook mittels des
USB-Kabels mit der QuickControl XL. (siehe C 3.2 Skizze 2).
Starten Sie das Firmwareupdateprogramm.
Wählen Sie das neue Firmwareupdate in dem Programm aus.
Durch Drücken des Buttons UPDATE beginnt die Übertragung.
Ein erfolgreiches Update wird von dem Programm erkannt und
gemeldet.
Trennen Sie nun die QuickControl XL wieder von Ihrem PC.
Durch das Zurücksetzen aller vier Dippschalter verlassen Sie
den Update-Modus. (siehe C 3.2. Skizze 2)
56
Installation and user manual
Anschluss
befindet
sich
hinter
der
Stand 03/21
