TLS ELECTRONICS QuickControl XL Installations- Und Bedienungsanleitung Seite 53

Installation and user manual
C 10.3 GreenLine

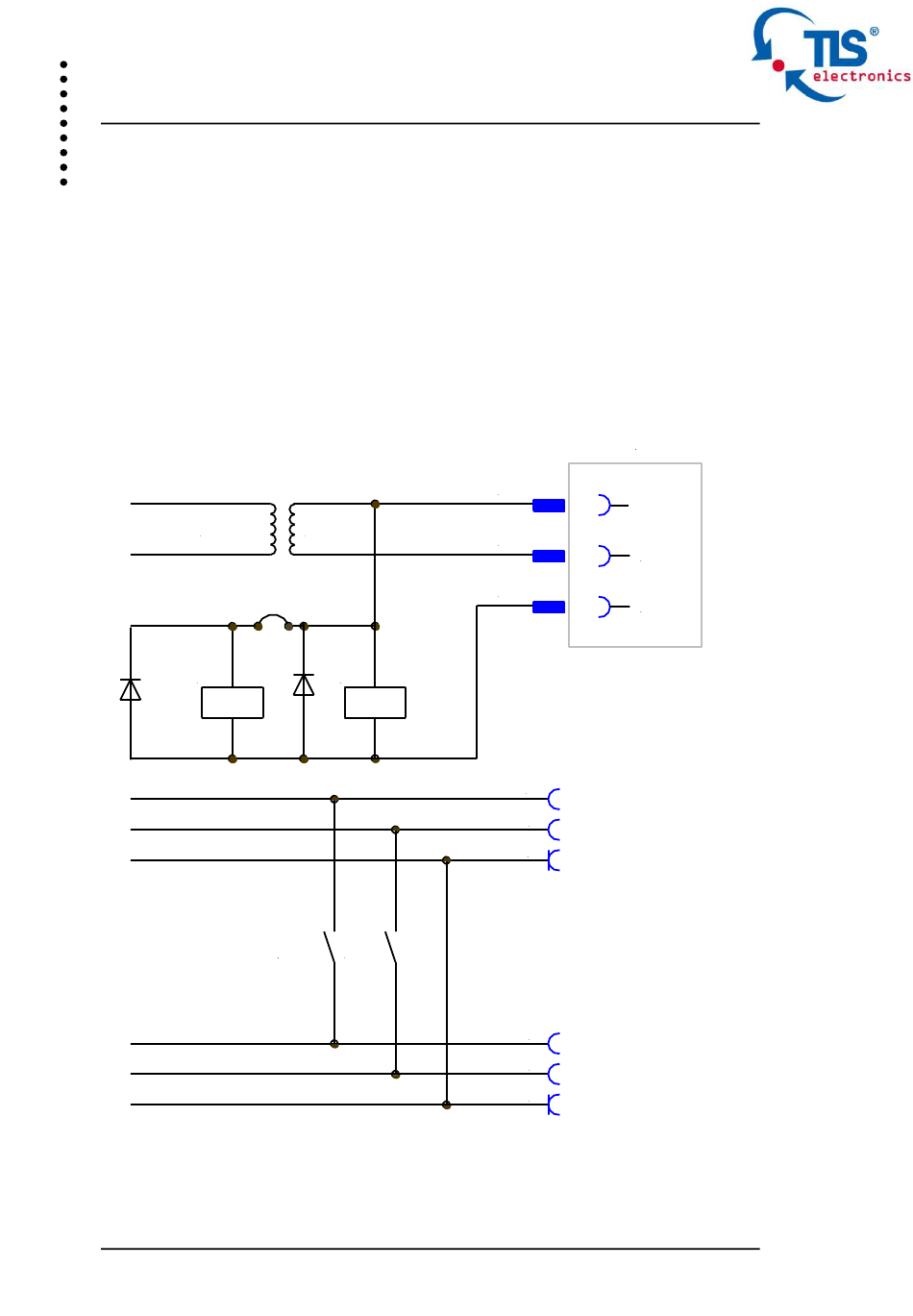

Der Eingang der Relaisbox ist an die Klemme 6 (OUT5) der
Klemmleiste X2 anzuschließen. Die Versorgungsspannung der
Relaisbox ist an die Klemme 1 (Power) der Klemmleiste X2
anzuschließen.
230 VAC
K1
Bitte beachten Sie, dass die maximale Spannung für die Ausgänge
30V nicht überschreitet.
Stand 03/21
Skizze 50
7,5 VDC
K2
K1 K2
Quick Control XL
7,5 VDC
7,5 VDC
Power
GND
GND
OUT 5
OUT 5
L1
N
PE
L1'
N'
PE
53
