TLS ELECTRONICS QuickControl XL Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für QuickControl XL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

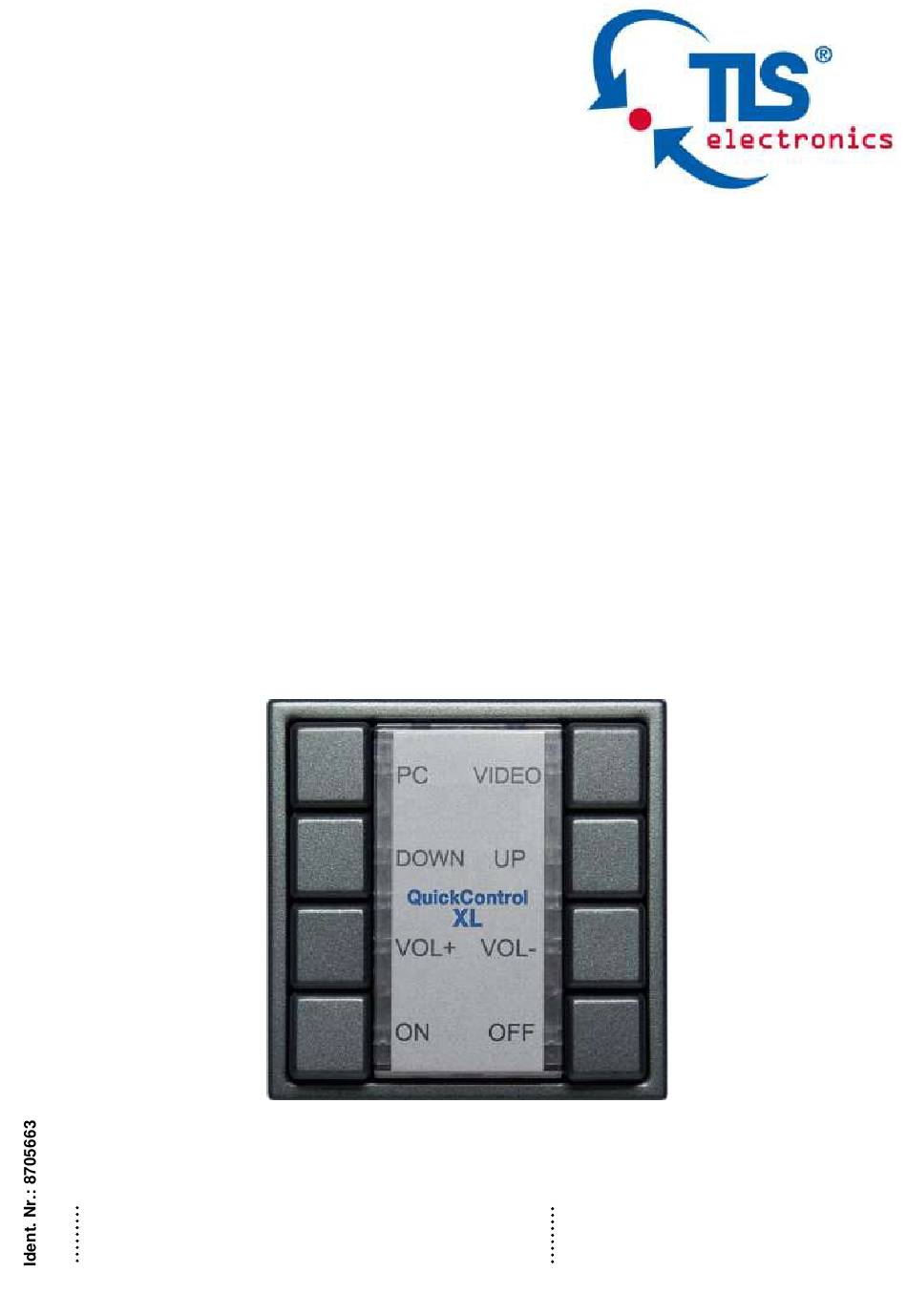

QuickControl XL
TLS electronics GmbH
Marie-Curie-Straße 20
D – 40721 Hilden
Bedienungsanleitung
Tel.: +49 (0) 2103 50 06 - 0
Fax: +49 (0) 2103 50 06 - 90
e-mail: info@tls-electronics.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TLS ELECTRONICS QuickControl XL

Inhaltszusammenfassung für TLS ELECTRONICS QuickControl XL

  • Seite 1 QuickControl XL Bedienungsanleitung TLS electronics GmbH Tel.: +49 (0) 2103 50 06 - 0 Marie-Curie-Straße 20 Fax: +49 (0) 2103 50 06 - 90 D – 40721 Hilden e-mail: info@tls-electronics.de...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Inhaltsverzeichnis C 1 Allgemeine Informationen ............3 C 2 Bestimmungsgemäße Verwendung und Einsatz ......8 C 3 Geräteansicht/Gehäuse ............... 9 C 4 Montage/Verkabelung ..............12 C 5 Inbetriebnahme ................17 C 6 Bedienung .................. 52 C 10 Optionen ................... 53 C 11 Pflege, Wartung, Entsorgung, Support ........

  • Seite 3: C 1 Allgemeine Informationen

    Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Handhabung des Gerätes. Achten Sie hierauf, auch wenn Sie das Gerät an Dritte weitergeben. Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf. Impressum Diese Bedienungsanleitung ist eine Publikation der TLS electronics GmbH Alle Rechte einschließlich Übersetzung...
  • Seite 4 Bedienungsanleitung C 1.2 Lieferumfang QuickControl XL Ident. Nr.: 1x QuickControl XL ..............8640045 1x Infrarot Emitter Einfach ............8705445 1x Steckernetzteil 5V/500mA ........... 8701676 1x Kabel USB 1m Am/BMini5m ..........8705594 1x Bedienungsanleitung ............86400XX Optional: Netzteil (Einbauversion) ............8640024 C 1.3 Technische Daten...

  • Seite 5: Lassen Sie Auf Jeden Fall Die Ware Und Verpackung

    Bedienungsanleitung C 1.4 Umgebungsbedingungen Betriebstemperatur: ..........+5°C bis +40°C Rel. Luftfeuchtigkeit: ............Max. 85% Luftdruck: ............. 600 bis 1000 hPA C 1.5 Im Falle einer Transportbeschädigung Sollte es zu einem Transportschaden kommen, bitten wir Sie folgende Punkte zu beachten:  Lassen Sie auf jeden Fall die Ware und Verpackung unverändert.
  • Seite 6 Schutz vor unerwartetem Einschalten gegen Wiedereinschalten sichern. C 1.9 Gewährleistung Die TLS Gewährleistung für die QuickControl XL beträgt 36 Monate. Schäden, die durch eine unsachgemäße Bedienung oder durch Ge- waltanwendung entstanden sind, unterliegen nicht der Garantieleis- tung. Die Gewährleistung erlischt, wenn nicht-autorisierte Personen das Gerät öffnen.
  • Seite 7 Bedienungsanleitung C 1.10 Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die Sie bei der Bedienung der TLS QuickControl XL beachten müssen. Halten Sie sich genau an die Anweisungen, um Fehler zu vermeiden. Lesen Sie diese Bedienungsanleitung deshalb unbedingt, bevor Sie mit der TLS QuickControl XL arbeiten.

  • Seite 8: C 2 Bestimmungsgemäße Verwendung Und Einsatz

    Schäden führen. Öffnen Sie niemals das Gehäuse der TLS QuickControl XL. C 2 Bestimmungsgemäße Verwendung und Einsatz Die TLS QuickControl XL ist eine vielseitige Raumsteuerung für kleine und mittlere Konferenzräume. QuickControl XL überträgt Steuerungsbefehle über größere Distanzen mittels IR-Befehle und RS232-Protokolle an Abspiel- und Wiedergabegeräte und steuert...

  • Seite 9: C 3 Geräteansicht/Gehäuse

    Bedienungsanleitung C 3 Geräteansicht/Gehäuse C 3.1 Frontseite Betriebsmodus Skizze 1 C 3.2 Frontseite Betriebsmodus Skizze 2 Mechanische Ausbauverriegelung Infrarotempfänger Dippschalter PC Anschluss Stand 12/16...
  • Seite 10 C 3.3 Tasten-Nummerierung Skizze 3 C 3.4 Rückseite mit Kabelklemmleisten Auf der Rückseite der QuickControl XL befinden sich zwei 9-polige Klemmleisten X1 und X2. An diesen Klemmleisten können Sie das Steckernetzteil, 2 x Infrarot Emitter, 4 x Relais sowie den Schlüsselschalter anschließen, der zur elektrischen Verriegelung...
  • Seite 11 Bedienungsanleitung Skizze 4 Mechanische Verriegelung Gehäuse Anschlüsse Klemmleiste X1: Spannungsversorgung +7,5 Volt Spannungsversorgung Ground Infrarot-Ausgang 1 Ground Infrarot-Ausgang 2 Ground RS232-Ausgang Ground Eingang Schlüsselschalter Anschlüsse Klemmleiste X2: Spannungsversorgung +7,5V (z. B. für Spannungsversorgung Relaisbox) Ausgang 1 (Relais) Ausgang 2 (Relais) Ausgang 3 (Relais) Ausgang 4 (Relais) Ausgang 5 (GreenLine-Funktion)

  • Seite 12: C 4 Montage/Verkabelung

    Unterputzdose oder Kanaldose (Kennzeichen TOP = OBEN)  Stecken Sie den Abdeckrahmen auf den Trägerrahmen  Schließen Sie die QuickControl XL an Ihre Endgeräte an (siehe C 4.2 und C 4.4)  Stecken Sie die QuickControl XL auf den Trägerrahmen ...
  • Seite 13 Bedienungsanleitung C 4.2 Verkabelung QuickControl XL Mit dem Schraubendreher müssen Sie die Befestigungsstifte nach unten drücken (siehe C 3.3 Skizze 4). Damit öffnet sich die darunter liegende Kabelklemme. Jetzt können Sie die Anschlusskabel von Steckernetzteil, Infrarotempfänger, Relais usw. in die Öffnung einschieben.

  • Seite 14: C 4.4 Steckernetzteil Verlängerung

    Bedienungsanleitung C 4.4 Steckernetzteil Verlängerung Skizze 7 8705567 8705568 Das Steckernetzteil wird an die Buchse 2 polig, Stecker 2 polig, Steckernetzteil Klemmen 1 und 2 der Klemmleiste zum einklemmen zum festschrauben X1 angeschlossen. Achten Sie hier auf die richtige Polung des Steckernetzteiles.
  • Seite 15 Bedienungsanleitung Es können je Anschluss bis zu zwei IR Emitter angeschlossen werden. Hierfür erhalten Sie bei TLS unter der Artikel-Nummer 864 0027 einen einfach IR Emitter und/oder unter der Artikel-Nummer 864 0028 einen zweifach IR Emitter. Diese können miteinander kombiniert werden, wobei die maximale Anzahl an IR Emittern pro Ausgang nicht überschritten werden darf.

  • Seite 16: Infrarot Verlängerung

    Bedienungsanleitung 4.5.3 Infrarot Verlängerung Sofern Sie eine Verlängerung für das Infrarotkabel benötigen, erhalten Sie bei TLS unter der Ident-No. 864 0018 ein zweipoliges Kabel mit Stecker und Buchse. Das Kabel des Infrarot-Senders wird mit der Klemmvorrichtung der Buchse verbunden. Anschließend wird die Buchse mit dem Verlängerungskabel zusammengeschlossen.

  • Seite 17: C 5 Inbetriebnahme

    C 5 Inbetriebnahme C 5.1 Installation Configurations Tool Installation des Configuration Tools auf Ihrem PC Mit der QuickControl XL wird USB-Verbindungskabel mitgeliefert. Installieren Sie zuerst die Das QuickContron Configuration Tool XL. Auf der Oberfläche des Installation Managers haben Sie die Möglichkeit, das Programm je nach Gerät zu installieren bzw.
  • Seite 18 Bedienungsanleitung Anschluss der QuickControl XL mit dem PC 1. Verbinden Sie mittels USB-Verbindungskabel die QuickControl XL-Steuerung mit Ihrem PC. Der Anschluss für das Kabel befindet sich unter dem Beschriftungsfeld. Um dieses zu entfernen, hebeln vorsichtig durchsichtige Kunststoffabdeckung entfernen Beschriftungsfeld. 2. Stecken Sie das andere Ende des Verbindungskabels in einen freien USB Port Ihres PCs.
  • Seite 19 Bedienungsanleitung Es erscheint folgende Bildschirmoberfläche: Skizze 11 Configuration tool Das Tool dient der Anpassung der Konfiguration der QuickControl XL auf Ihre individuellen Bedürfnisse. Stand 12/16...
  • Seite 20 C 5.2.1 Home (Start)-Seite Um das Configuration Tool zu starten, klicken Sie auf das Icon auf Ihrem Desktop. Die erste Seite (Start-Seite) des Configuration Tools zeigt die Nummerierung der Tasten der QuickControl XL sowie am oberen Bildschirmabschnitt eine Menüleiste für diverse Funktions- Einstellungen.
  • Seite 21 Bedienungsanleitung In der Funktionsgruppe Projekt haben Sie die Option, ein neues Projekt zu erstellen, zu speichern oder ein vorhandenes Projekt zu öffnen. Skizze 13 Gruppe Projekt Funktionsgruppe Device: Die Funktionsgruppe Device beinhaltet die Möglichkeit, Firmware updates des Gerätes durchzuführen bzw. das Gerät zu resetten. Skizze 14 Gruppe Device Funktionsgruppe Language:...
  • Seite 22 Start-Seite. Skizze 16 Gruppe Startseite Label-Button: Mit dem Button Label rufen Sie ein PDF-Formular auf (siehe Skizze 18), mittels dessen Sie die Beschriftung Ihrer QuickControl XL nach Ihren Bedürfnissen erstellen können. Skizze 17 Gruppe Label Stand 12/16...
  • Seite 23 Bedienungsanleitung Skizze 18 Beschriftungstool Funktions-Gruppe Help: In der Funktions-Gruppe Help erhalten Sie Zugriff auf das jeweils aktuelle Manual sowie Informationen zu unserem Unternehmen und den Link auf unsere Website www.tls-gmbh.com. Skizze 19 Gruppe Hilfe Stand 12/16...
  • Seite 24 Bedienungsanleitung C 5.2.2 System settings Um Einstellungen im System vorzunehmen, klicken Sie auf den Registerreiter System settings im oberen Bereich des Tools. Skizze 20 System settings In diesem Bereich befinden sich 4 Funktionsgruppen: Funktions-Gruppe Projector settings: In der Funktions-Gruppe Projector settings haben Sie die Möglichkeit, Einstellungen Ihres Projektors vorzunehmen.
  • Seite 25 Bedienungsanleitung 1) Projektorzeiten: Hier können Sie die Zeiten für Ihren Projektor einstellen. Skizze 21 Projektorzeiten Das Tool enthält bereits Voreinstellungen für die Projektorzeiten. Diese sind in den meisten Fällen ausreichend lang. Dennoch empfehlen wir Ihnen, diesbezüglich Ihr Projektor-Handbuch zu konsultieren. Es sind folgende Projektorzeiten einzustellen: 1a) Projector start up time: Hierbei handelt es sich um die Zeit, die der Projektor benötigt, um in...
  • Seite 26 Wir empfehlen Ihnen hier eine Zeit von mind. 2 Min. 2) RS232 Anschluss Zahlreiche Wiedergabegeräte wie Projektoren, LCDs oder Receiver verfügen über einen seriellen (RS232) Anschluss. QuickControl XL bietet Ihnen die Möglichkeit, mittels serieller Befehle und der RS232- Übertragung solche Endgeräte zu steuern.
  • Seite 27 Bedienungsanleitung Um die Daten von der QuickControl XL an das Endgerät zu übertragen, wird jeweils eine Leitung für die Masse und die Daten verwendet.  Schließen Sie die Verbindungsleitung des Schnittstellenkabels an die Klemmen 7 und 8 (TxD und GND) der Klemmleiste X1 (siehe Skizze 22) an.
  • Seite 28 Bedienungsanleitung 1) Tastenfunktionalität Skizze 23 Key settings An dieser Stelle werden den einzelnen Tasten Grundfunktionen zugeordnet. Die Zuordnung erfolgt durch einfaches Ziehen (Drag & Drop) der Symbole auf die jeweiligen gewünschten Tastenfelder. Skizze 24 Drag&Drop Folgende Funktionen können ausgewählt werden: Stand 12/16...
  • Seite 29 Bedienungsanleitung  Funktion ON: Schaltet das System ein  Funktion OFF: Schaltet das System aus  Funktion ONE COMMAND: Einmaliges Senden einer Befehlsfolge  Funktion TOGGLE: Abwechselndes Senden zweier verschiedener Befehlsfolgen  Funktion REPEAT: Dauerhaftes Senden einer Befehlsfolge, solange die Taste gedrückt bleibt ...
  • Seite 30 Mit dem Anklicken der jeweiligen Checkbox werden die Tasten außerhalb des Systems freigegeben. Beispiel: Sie steuern über QuickControl XL gemeinsam einen Projektor und das Raumlicht. Auf Taste 1 legen Sie ON-Funktion, auf Taste 2 hingegen die OFF-Funktion. Auf die Tasten 3 und 4 legen Sie die Quellenwahl des Projektors.
  • Seite 31 Bedienungsanleitung Funktions-Gruppe Input settings: 1) Externe Eingänge Skizze 25 Externe Eingänge Skizze 26 Externe Eingänge Diese Bediener-Oberfläche ist in vier separate Felder eingeteilt, in denen verschiedene Funktionen der externen Eingänge konfiguriert werden können. Stand 12/16...
  • Seite 32 Bedienungsanleitung externen Eingänge können Tasten ausgeschaltetem System aktiv gehalten werden. Diese Funktion kann mittels der Checkboxen im oberen linken Feld der Konfigurations-Seite aktiviert werden. In dem oberen rechten Feld können die IR-Befehle für die externen Eingänge den gewünschten IR-Ausgängen zugewiesen werden. Die externen Eingänge können auf zwei verschieden Arten konfiguriert werden.
  • Seite 33 Bedienungsanleitung Skizze 27 Externe Eingänge 2) Schlüsselschalter Skizze 28 Schlüsselschalter Mit einem Schlüsselschalter haben Sie die Option, - die Tastatur zu sperren oder - das System auszuschalten und die Tastatur zu sperren. Diese Funktion wählen Sie im unteren Pull-down-Menü. Mittels Schlüsselschalter können zudem auch die externen Eingänge gesperrt werden.
  • Seite 34 Bedienungsanleitung Skizze 29 Schloss auf Schloss zu Skizze 30 Schlüsselschalter-Konfigurationsseite Tipp! Es ist auch möglich, Tasten über die externen Eingänge 1 und 2 zu bedienen, obwohl die Tastatur mittels Schlüsselschalter gesperrt ist. Dazu müssen erst den Eingängen 1 und 2 Tasten zugeordnet werden.
  • Seite 35 Bedienungsanleitung Funktionsgruppe IR output settings: 1) IR-Ausgänge In diesem Bereich kann durch Anklicken der Tasten im Tastenfeld die Zuordnung der IR-Ausgänge an die jeweiligen Tasten ausgewählt werden. Es besteht die Möglichkeit, die Befehle jeweils an den Ausgang 1, Ausgang 2 oder an beide gemeinsam zu koppeln. Skizze 31 Zuordnung IR-Ausgänge Ist einer Taste nur der IR-Ausgang 1 zugewiesen, kommen alle IR-...
  • Seite 36 Bedienungsanleitung Ist einer Taste nur der IR-Ausgang 2 zugewiesen, kommen alle IR- Befehle dieser Taste nur aus diesem IR-Ausgang. C 5.2.3 Key commands Die Key commands-Optionen gestalten sich entsprechend Ihrer Auswahl bei der Tastenfunktionalität (siehe Funktions-Gruppe Key settings unter C 5.2.2 System settings). Skizze 32 Key commands Gemeinsame Funktionen der Command-Seiten:...
  • Seite 37 Um Infrarot-Codes von Ihrer Fernbedienung einzulernen, steht Ihnen auf jeder Seite die Funktion Learn zur Verfügung. Unter dem Beschriftungsfeld der QuickControl XL befindet sich ein IR Empfänger zum Einlernen der Infrarotcodes.  Richten Sie Ihre Fernbedienung, z. B. des Projektors, auf das Infrarot-Lernauge.
  • Seite 38 Bedienungsanleitung Skizze 33 Drücken Sie den Start-Button. Ein Timer läuft an. Nun haben Sie 10 Sekunden Zeit, um den gewünschten IR-Code einzulernen. Ist das Einlernen erfolgreich, wird dies vom Tool gemeldet und der IR-Code wird in das zugehörige Fenster übertragen. Sollte das Einlernen nicht erfolgreich sein, erscheint die Meldung Time out.
  • Seite 39 Bedienungsanleitung Nach einem erfolgreichem Einlernen beinhaltet das IR Fenster den IR-Code im Hex-Format. Dabei sind die Codes zum Hex-Pronto- Format vollständig kompatibel. Skizze 35 IR Code e) Test Button Test Mit dem Test-Button können Sie die zuvor eingelernten IR- Codes überprüfen. Dazu betätigen Sie den Test-Button. Es öffnet sich ein Fenster mit der Meldung Data transmitted.
  • Seite 40 Button Cut Button Back Um die größtmögliche Kompatibilität an die Endgeräte zu ermöglichen liest die QuickControl XL-Rohdaten von der Fern- bedienung über eine Zeit von 0,5 Sekunden ein. Dabei werden mehr als ein Befehl eingelernt. In der Regel hat dies keinen Einfluss auf die Funktion des Endgerätes.
  • Seite 41 Der RS232-Befehl wird je nach Endgerät mit unterschiedlichen Endungen versehen. Diese lauten: Cr, Lf, Cr+Lf und keine Endung. Skizze 38 Serial commands i) Output timings Die QuickControl XL verfügt über die Möglichkeit, mittels Relaisboxen auch motorangetriebene Endgeräte Deckenlift, Leinwand o. Ä. anzusteuern. Dazu besitzt das Gerät vier steuerbare Open-Collector-Ausgänge, die je nach Bedarf...
  • Seite 42 Bedienungsanleitung Zusätzlich können Sie den Ausgang mittels ON/OFF-Button aktivieren. Ist der Ausgang aktiv, beginnt der Timer zu laufen. Sie können nun den Zeitraum bestimmen, innerhalb dessen eine gewisse Funktion, beispielsweise das Herunterfahren einer Leinwand, ausgeführt werden soll. 2) Aktivieren des Ausgangs 3) Zurücksetzen des Ausgangs 4) Wechselschalten des Ausgangs Neben den gemeinsamen Funktionen der Command-Seiten gibt es...
  • Seite 43 Bedienungsanleitung Skizze 40 Bedien-Oberfläche One command Hier können Sie in die jeweiligen Felder zwei IR-Befehle einlernen sowie zwei RS232-Befehle eintragen. Zusätzlich haben Sie die Option, im Abschnitt Output timings die Ausgänge zu konfigurieren. 2) Repeat Funktion Repeat Werden eine oder mehrere Tasten mit dieser Konfiguration belegt, so erscheint folgende Bedien-Oberfläche: Stand 12/16...
  • Seite 44 Bedienungsanleitung Skizze 41 Bedien-Oberfläche Repeat Sie können an dieser Stelle in die jeweiligen Felder einen IR-Befehl sowie einen RS232-Befehl einlernen, da es sich hier um eine Dauersende-Funktion handelt. Die Option, im Abschnitt Output timings die Ausgänge zu konfigurieren, bleibt unverändert erhalten. 3) Volume PLUS und MINUS Funktion Volume plus Funktion Volume minus...
  • Seite 45 Bedienungsanleitung Werden eine oder mehrere Tasten mit dieser Konfiguration belegt, so erscheint folgende Bedien-Oberfläche: Skizze 42 Bedien-Oberfläche Volume Hier können Sie in die jeweiligen Felder zwei IR-Befehle einlernen. Zusätzlich haben Sie die Option, über das Feld Volume Control Einstellungen zur Steuerung der Lautstärke mittels RS232-Befehlen vorzunehmen.
  • Seite 46 Volume sowie den variablen Anteil 5 enthält, wird so an das Endgerät gesendet. Damit kann gezielt der Lautstärkenwert am Gerät eingestellt werden. Um Geräte dieser Art bedienen zu können, hat die QuickControl XL einen Increment / Decrement-Modus für Lautstärken-Steuerung. Die Auswahl des Formates der RS232-Befehle erfolgt wie unter C 5.2.3 Key commands, Abschnitt h) Serial commands-Felder,...
  • Seite 47 Manche Endgeräte benötigen eine Prüfsumme am Ende des Befehls, um die Vollständigkeit des Befehls festzustellen. Die Prüfsumme kann auf verschiedene Arten berechnet werden. Hierzu hat die QuickControl XL folgende Möglichkeiten, eine Prüfsumme zu berechnen: Bitwise XOR, Bitweise OR, Bitweise AND, CRC8, ADD sowie Subtract.
  • Seite 48 Bedienungsanleitung Bestimmen Sie durch einen Klick auf das gewünschte Befehlsteil die entsprechende Konfiguration. Durch einen weiteren Klick auf den entsprechenden Button deaktivieren Sie den Auswahlmodus. Bei den Lautstärke-Tasten ist die Möglichkeit, Ausgänge zu steuern (Output timings), nicht gegeben. 4) TOGGLE Toggle Werden eine oder mehrere Tasten mit dieser Konfiguration belegt, so erscheint folgende Bedien-Oberfläche:...
  • Seite 49 Bedienungsanleitung Bei dem ersten Tastendruck wird zuerst der Command A ausgeführt, bei dem zweiten Command B. Hierzu stehen Ihnen zwei hintereinander angeordnete Command pages jeweils für Command A und Command B zur Verfügung. Auf diesen können Sie in den jeweiligen Feldern zwei IR-Befehle einlernen sowie zwei RS232-Befehle eintragen.
  • Seite 50 Bedienungsanleitung Hier haben Sie in den Feldern IR Commands und Serial commands unterhalb des Fensters Time delay (siehe C 5.2.3 Key commands, Abschnitt g)) die Option Projector warm up time. Beim Anklicken der Checkbox wird automatisch die Warm up time von 120 Sekunden eingestellt, die der Projektor als Aufwärmzeit benötigt.
  • Seite 51 Registerreiter Transfer im oberen Bereich des Tools. In diesem Bereich befinden sich 2 Funktionsgruppen: 1) Download Upload Diese Bedienoberfläche dient dazu, das von Ihnen fertiggestellte Projekt an die QuickControl XL zu übertragen oder die in einer QuickControl gespeicherte Konfiguration weiteren Verwendung auf Ihrem Computer abzulegen.

  • Seite 52: C 6 Bedienung

    Bedienungsanleitung 2) Progress Die Diagnostic-Oberfläche bietet Ihnen die Möglichkeit, den aktuellen Status Ihres Systems zu verfolgen und zu überprüfen. Hier haben Überblick über Status Eingänge/Ausgänge, der Timer sowie des Projektors. Diese Seite hilft Ihnen bei Konfigurationsproblemen bzw. bei der Problemerkennung während der Einrichtung des Systems. Funktion GreenLine Hierbei handelt es sich um eine Stromspar-Funktion, die auch die Lebensdauer Ihres Projektors verlängert.

  • Seite 53: C 10 Optionen

    Bedienungsanleitung C 10 Optionen C 10.1 Schlüsselschalter Ein vorhandener potentialfreier Schlüsselschalter kann zwischen den Klemmen 9 von X2 (GND) und 9 von X1 (IN-SS) angeschlossen werden (siehe C 10.1 Skizze 44). Er dient dazu, die Tastatur vor unbefugten Nutzern zu schützen, indem durch Schließen des Schlüsselschalters die Tastatur gesperrt wird.
  • Seite 54 Die 4 Eingänge der Relaisbox sind an die Klemmen 2, 3, 4, 5 (OUT1, OUT2, OUT3, OUT4) der Klemmleiste X2 auf der Rückseite der QuickControl XL anzuschließen. Die Versorgungsspannung der Relaisbox ist an die Klemme 1 (Power) der Klemmleiste X1 (QC) anzuschließen.
  • Seite 55 Bedienungsanleitung C 10.3 GreenLine Der Eingang der Relaisbox ist an die Klemme 6 (OUT5) der Klemmleiste X2 anzuschließen. Die Versorgungsspannung der Relaisbox ist an die Klemme 1 (Power) der Klemmleiste X2 anzuschließen. Skizze 50 Quick Control XL 7,5 VDC 7,5 VDC Power 230 VAC 7,5 VDC...

  • Seite 56: C 11 Pflege, Wartung, Entsorgung, Support

    Bedienungsanleitung C 10.4 Mehrfach Infrarot Kabel Es können bis zu vier Infrarot Emitter an die QuickControl XL angeschlossen werden. Dazu stehen Ihnen einfach und zweifach Infrarot Emitter (siehe C 10.4 Skizze 51) zur Verfügung. Einige Anschlussbeispiele finden Sie unter C 4.5.2, Skizze 8.

  • Seite 57: C 12 Faq

    C 11.3 Support Mit Fragen, die im Rahmen der Bedienung oder während des laufenden Betriebes auftreten, wenden Sie sich bitte an Ihren ortsansässigen TLS Händler oder direkt an TLS: TLS electronics GmbH Marie-Curie-Straße 20 D-40721 Hilden Tel.: +49 (0) 2103 5006-0 Fax: +49 (0) 2103 5006-90 E-Mail: info@tls-gmbh.com...
  • Seite 58  Durch Drücken des Buttons UPDATE beginnt die Übertragung.  Ein erfolgreiches Update wird von dem Programm erkannt und gemeldet.  Trennen Sie nun die QuickControl XL wieder von Ihrem PC.  Durch das Zurücksetzen aller vier Dippschalter verlassen Sie den Update-Modus. (siehe C 3.2. Skizze 2)

  • Seite 59: C 13 Anschlussplan Und Diagramme

    Bedienungsanleitung C 13 Anschlussplan und Diagramme C 13.1 Funktionsdiagramm Skizze 52 Stand 12/16...

  • Seite 60: C 13.2 Elektrische Leinwand Mit Standard Anschluss

    _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Anschluss durch Techniker Relais Box _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Anschluss jeder QuickControl XL Steckernetzteil Quick Control +7V, Power Power...

  • Seite 61: Anhang: Konfiguration Unter Win10

    Bedienungsanleitung Anhang: Konfiguration unter WIN10 Um den USB-Geräte-Treiber der QuickControl XL unter WIn10 zu installieren , sind einige Punkte zu beachten: Win10 sollte aktualisiert werden Die Treiber für das Motherboard sollten aktualisiert werden Das BIOS sollte auf aktuellem Stand sein Im BIOS muss die Funktion Secure Boot deaktiviert werden Anschließend öffnen sie die Eingabeaufforderung (Powershell) als...
  • Seite 62 Bedienungsanleitung TLS Produktprogramm  Übertragungstechnik  Spezialkabel TLS Product range  Transmission Technology  Special Cables Besuchen Sie uns im Internet / Visit our Website: www.tls-electronics.de Dieses Produkt ist konform den europäischen Richtlinien und Normen unter der Bedingung, dass es installiert, unterhalten und gebraucht wird wie beschrieben in den Installationsvorschriften und in der Gebrauchsanleitung.
