TLS ELECTRONICS QuickControl XL Installations- Und Bedienungsanleitung Seite 52

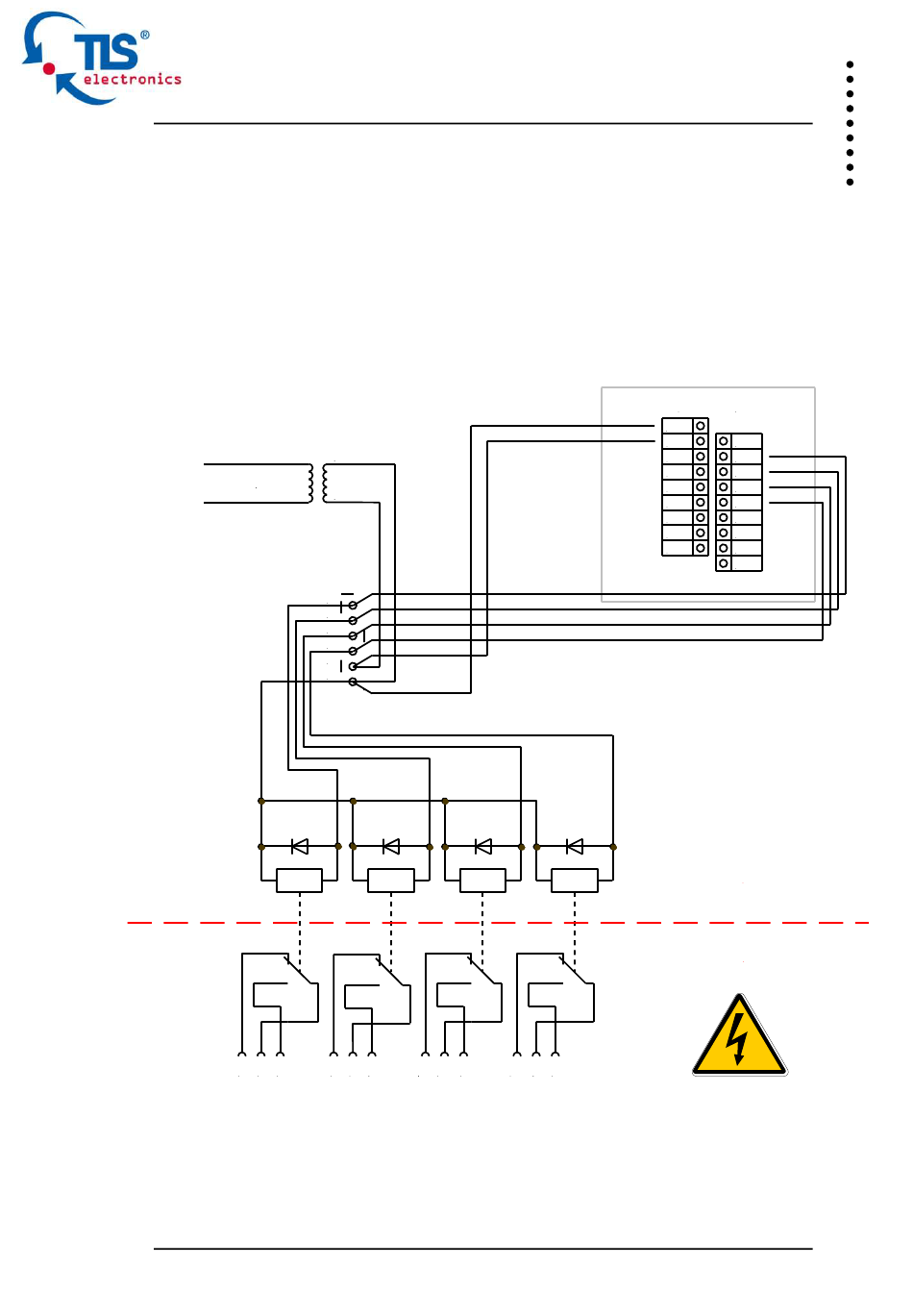

Die 4 Eingänge der Relaisbox sind an die Klemmen 2, 3, 4, 5 (OUT1,
OUT2, OUT3, OUT4) der Klemmleiste X2 auf der Rückseite der
QuickControl XL anzuschließen. Die Versorgungsspannung der
Relaisbox ist an die Klemme 1 (Power) der Klemmleiste X1 (QC)
anzuschließen.
230 VAC
1
2
3
4
0V
+
5 6 7
52
Installation and user manual
Skizze 49
7,5 VDC
0 V
8 9 10 11 12 13
X1
PWR
GND
IR 1
GND
IR 2
GND
TxD
GND
IN SS
ELEKTROFACHKRAFT
14 15 16
X2
PWR
OUT1
OUT2
OUT3
OUT4
OUT5
IN S1
IN S2
GND
ANSCHLUSS
JEDER
ANSCHLUSS
Stand 03/21
