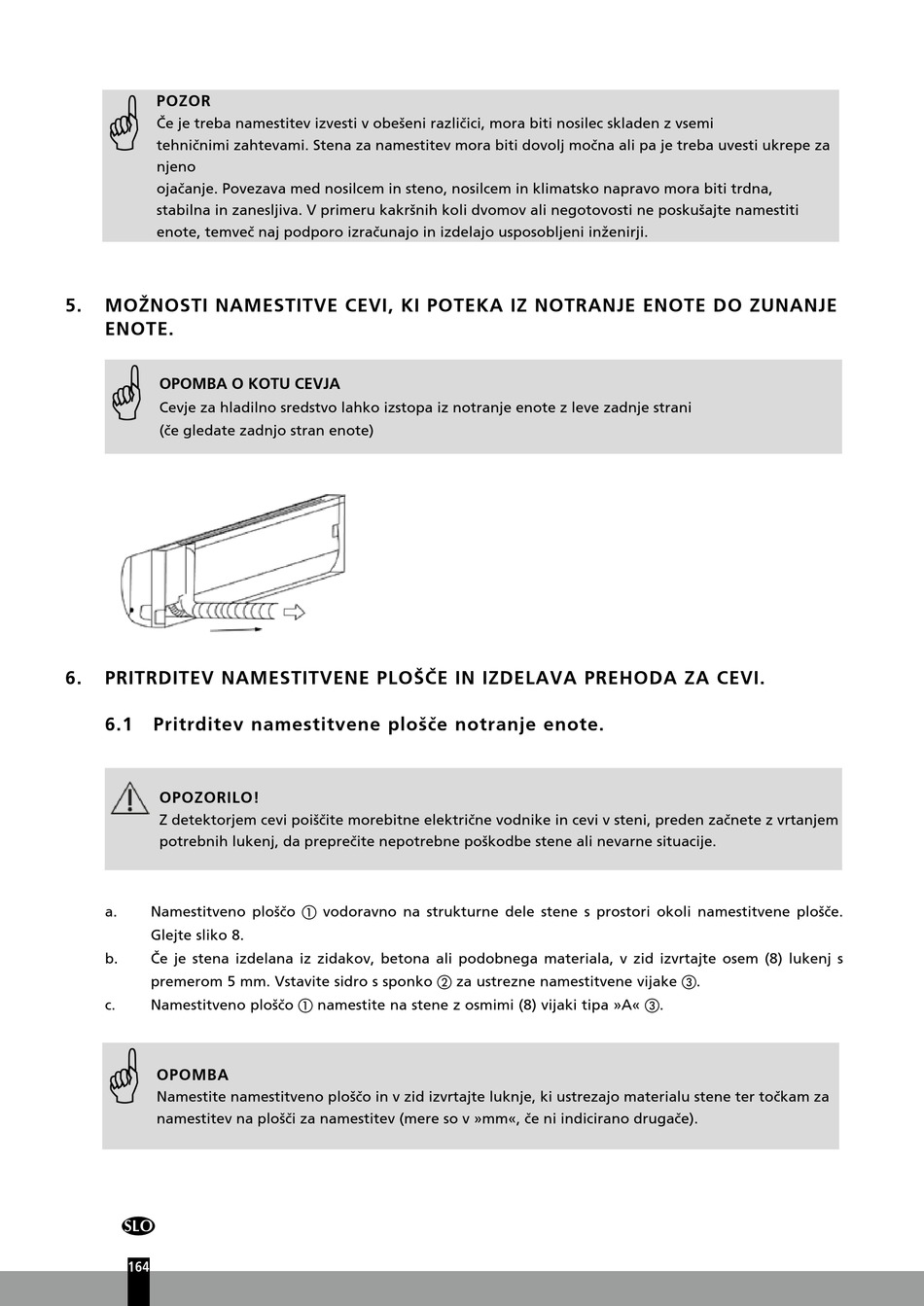

G
POZOR
Če je treba namestitev izvesti v obešeni različici, mora biti nosilec skladen z vsemi
tehničnimi zahtevami. Stena za namestitev mora biti dovolj močna ali pa je treba uvesti ukrepe za
njeno
ojačanje. Povezava med nosilcem in steno, nosilcem in klimatsko napravo mora biti trdna,
stabilna in zanesljiva. V primeru kakršnih koli dvomov ali negotovosti ne poskušajte namestiti
enote, temveč naj podporo izračunajo in izdelajo usposobljeni inženirji.
5. MOŽNOSTI NAMESTITVE CEVI, KI POTEKA IZ NOTRANJE ENOTE DO ZUNANJE
ENOTE.
G
OPOMBA O KOTU CEVJA
Cevje za hladilno sredstvo lahko izstopa iz notranje enote z leve zadnje strani
(če gledate zadnjo stran enote)
6. PRITRDITEV NAMESTITVENE PLOŠČE IN IZDELAVA PREHODA ZA CEVI.
6.1 Pritrditev namestitvene plošče notranje enote.
OPOZORILO!
Z detektorjem cevi poiščite morebitne električne vodnike in cevi v steni, preden začnete z vrtanjem
potrebnih lukenj, da preprečite nepotrebne poškodbe stene ali nevarne situacije.
a. Namestitveno ploščo  vodoravno na strukturne dele stene s prostori okoli namestitvene plošče.
Glejte sliko 8.
b. Če je stena izdelana iz zidakov, betona ali podobnega materiala, v zid izvrtajte osem (8) lukenj s
premerom 5 mm. Vstavite sidro s sponko  za ustrezne namestitvene vijake .
c. Namestitveno ploščo  namestite na stene z osmimi (8) vijaki tipa »A« .
G
OPOMBA
Namestite namestitveno ploščo in v zid izvrtajte luknje, ki ustrezajo materialu stene ter točkam za
namestitev na plošči za namestitev (mere so v »mm«, če ni indicirano drugače).
y
164 164
