Produktbeschreibung; Funktionsbeschreibung; Übersichtsdarstellung - Meiko M-iClean U-Serie Betriebsanleitung

4

Produktbeschreibung

4.1

Funktionsbeschreibung

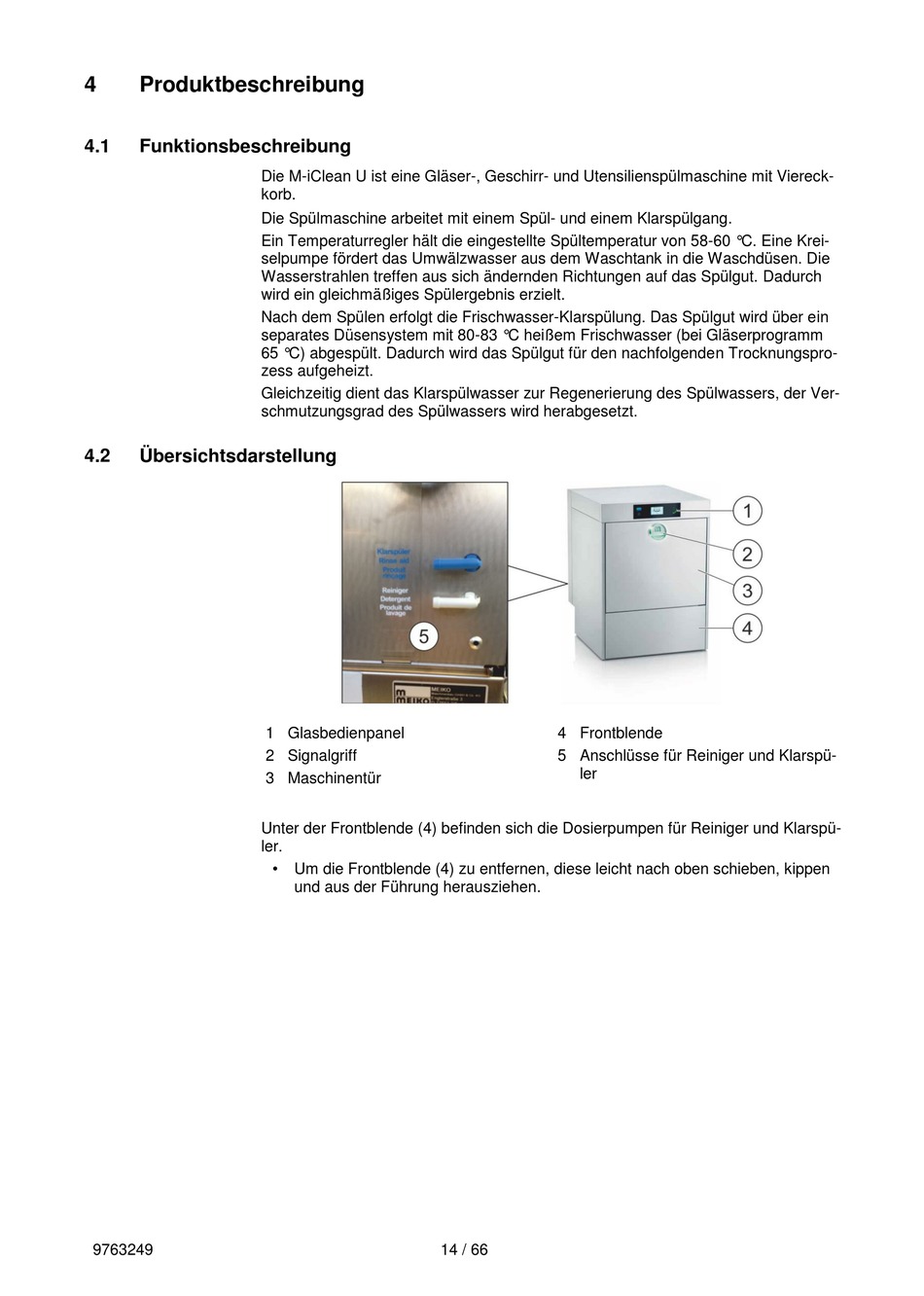

4.2 Übersichtsdarstellung
9763249
Die M-iClean U ist eine Gläser-, Geschirr- und Utensilienspülmaschine mit Viereck-
korb.
Die Spülmaschine arbeitet mit einem Spül- und einem Klarspülgang.
Ein Temperaturregler hält die eingestellte Spültemperatur von 58-60 °C. Eine Krei-
selpumpe fördert das Umwälzwasser aus dem Waschtank in die Waschdüsen. Die
Wasserstrahlen treffen aus sich ändernden Richtungen auf das Spülgut. Dadurch
wird ein gleichmäßiges Spülergebnis erzielt.
Nach dem Spülen erfolgt die Frischwasser-Klarspülung. Das Spülgut wird über ein
separates Düsensystem mit 80-83 °C heißem Frischwasser (bei Gläserprogramm
65 °C) abgespült. Dadurch wird das Spülgut für den nachfolgenden Trocknungspro-
zess aufgeheizt.
Gleichzeitig dient das Klarspülwasser zur Regenerierung des Spülwassers, der Ver-
schmutzungsgrad des Spülwassers wird herabgesetzt.
1 Glasbedienpanel
2 Signalgriff
3 Maschinentür
Unter der Frontblende (4) befinden sich die Dosierpumpen für Reiniger und Klarspü-
ler.
•
Um die Frontblende (4) zu entfernen, diese leicht nach oben schieben, kippen
und aus der Führung herausziehen.
4 Frontblende
5 Anschlüsse für Reiniger und Klarspü-
ler
14 / 66
