WE | Wege-Schieberventil
Technische Daten
(Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen!)
Hinweise:
▶ Eine gleichzeitige Betätigung von 2 Magneten eines Ventils ist
auszuschließen.
▶ Ventile mit Zentralanschluss dürfen wegen möglicher Über-
lastung der Platine nicht mit doppelter Spannung betrieben
werden.
▶ Können die Standard-Umgebungsbedingungen nach VDE 0580
nicht eingehalten werden, muss das Ventil gesondert
geschützt werden.
▶ Energiesparen
Bei Verwendung von Wegeventilen mit Nennspannung 24 V
reduziert ein Schaltverstärker den Dauerstrom deutlich.
Nach einer festgelegten Bestromungszeit und dem damit
verbundenen hydraulischen Durchschalten des Ventils wird
auf Pulsweitenmodulation umgeschaltet und so die Leistung
deutlich reduziert. Es stellt sich eine Halteleistung ein, die
unterhalb der Leistung eines Ventils mit Versorgungsspan-
nung 24 V liegt (siehe Datenblatt 30362).
▶ Schnelles Einschalten
Für ein beschleunigtes magnetseitiges Schalten können
Ventile mit Einzelanschluss und Nennspannung 12 V oder
24 V für maximal 100 ms mit doppelter Spannung angesteu-
ert werden (Pulsweitenmodulation siehe Datenblatt 30362).
Die maximal zulässige Schalthäufigkeit reduziert sich dabei
auf 3 1/s.
▶ Gedämpftes Schalten
Mit Ventilen der Ausführung "A12" kann ein Ein- und Aus-
schalten gedämpft werden (weichschaltend). Dadurch wer-
den Schaltschläge in der Anlage deutlich reduziert.
2
1
0
20
40
60

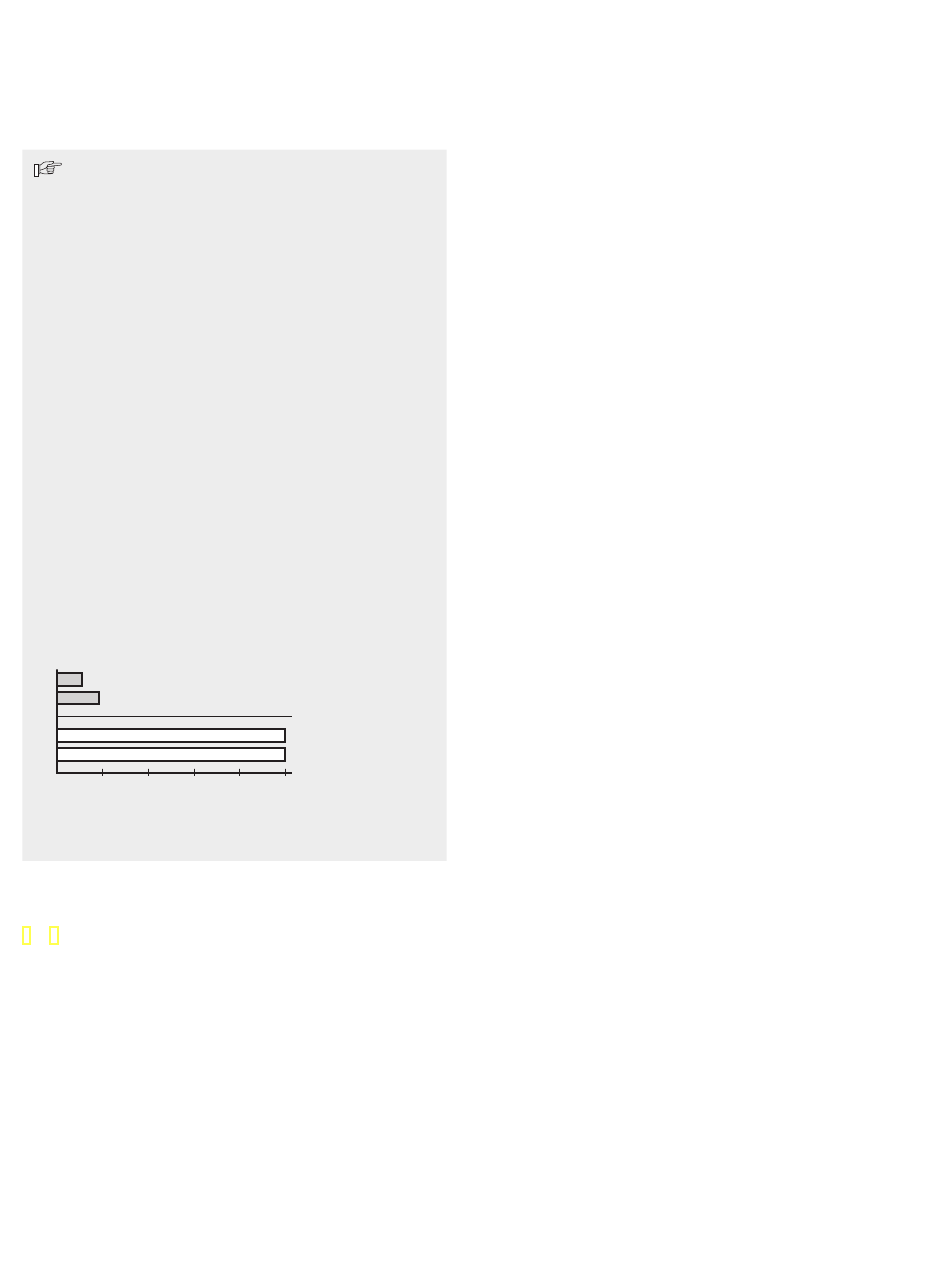

Beschleunigung (z. B. Zylinder) in % →
1 Magnet
2 Feder
Elektrische Anschlüsse und lieferbare Spannungen siehe Seite
4 ... 7.
Bosch Rexroth AG, RD 23340, Ausgabe: 2020-12
weichschaltend
2
Standard
1
80
100
