Schalter 5, 6 und 7, Nachlaufzeit:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Die Nachlaufzeit ist die Zeit vom Ausschaltsignal bis zum
Ausschalten der Pumpe (Ausschaltverzögerung).
Es muß sichergestellt werden, daß die Pumpe nicht trocken
läuft.
0 Sek.
15 Sek.
30 Sek.
45 Sek.
•
Schalter 8:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Schalter 8 hat keine Funktion in Verbindung mit dem
aktuellen Anwendungstyp (3 Niveaus (4 Elektroden),
Seite 35), aber die gezeigte Einstellung muß eingehal-
ten werden!
•
Schalter 9, automatische Alarmmeldequittierung:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Bei dieser Einstellung werden Alarmmeldungen an
externe Alarmgeber und den eingebauten Summer
automatisch quittiert. Die Alarmmeldung wird jedoch
nur dann quittiert, wenn die Störung nicht mehr anliegt!
Bei dieser Einstellung müssen Alarmmeldungen manu-
ell mit der Reset-Taste quittiert werden (die
Reset-Taste ist in Abschnitt
•
Schalter 10, automatische Wiedereinschaltung:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Bei dieser Einstellung erfolgt eine automatische
Wiedereinschaltung, nachdem der Thermoschalter des
Motors die Pumpe ausgeschaltet hat. Die Wiederein-
schaltung erfolgt jedoch erst nach ausreichender Abküh-
lung des Motors.
Wenn die angeschlossene Pumpe im explosions-
gefährdeten Bereich eingesetzt wird, darf der
Schalter 10 nicht in dieser Stellung stehen!
Bei dieser Einstellung muß die Pumpe manuell einge-
schaltet werden, nachdem der Thermoschalter des
Motors sie ausgeschaltet hat. Dazu den
ON-OFF-AUTO-Wahlschalter kurzzeitig in Stellung OFF
bringen (der ON-OFF-AUTO-Wahlschalter ist in Abschnitt
beschrieben).
5.5
Wenn die angeschlossene Pumpe im explosions-
gefährdeten Bereich eingesetzt wird, muß der
Schalter 10 unbedingt in dieser Stellung stehen!
60 Sek.
90 Sek.
120 Sek.
180 Sek.
beschrieben).
5.5

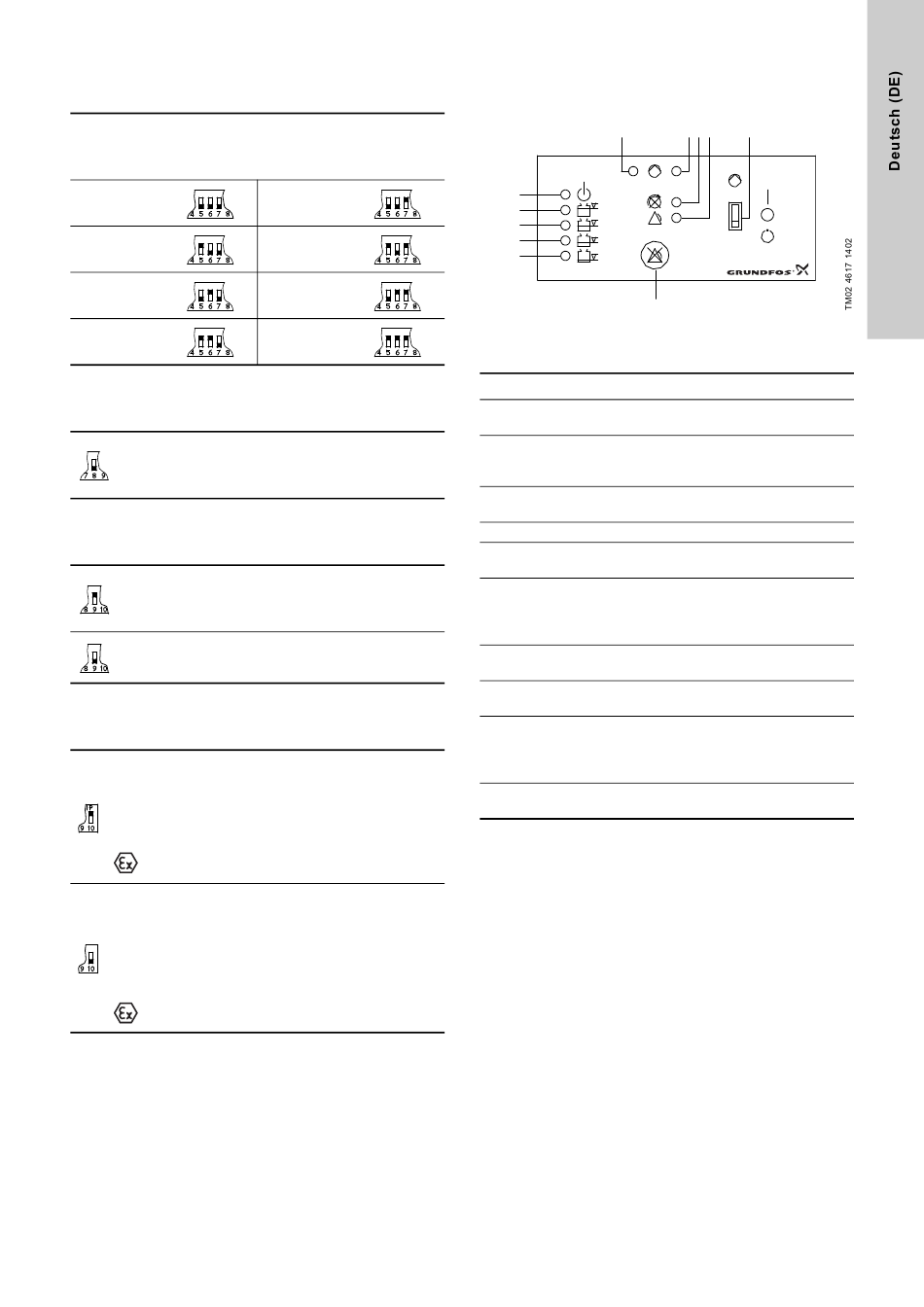

5.3 Bedientastatur
Anlagen mit 3 Niveaus (4 Elektroden), Seite 35.
Abb.
6
zeigt die Bedientastatur des Moduls CU 213.
1
CU 213
1
12
11
10
9
8
7
Abb. 6
Zeichenerklärung zur Abb. 6:
Pos.
Beschreibung
Grüne Meldeleuchte, zeigt eine Einschaltverzögerung
1
(blinkt) und Pumpenbetrieb (leuchtet) an.
Rote Meldeleuchte, zeigt eine Pumpenstörung an.
2
Blinkt: PTC-Widerstand/Thermoschalter hat ausgelöst.
Leuchtet: Motorschutzschalter hat ausgelöst.
Rote Meldeleuchte, zeigt einen Phasenfolgefehler an
3
(nur bestimmte Varianten und nur bei Drehstrompumpen).
4
Rote Meldeleuchte, zeigt Sammelalarmmeldung an.
ON-OFF-AUTO-Wahlschalter, drei Stellungen möglich,
5
siehe Abschnitt 5.5.
Reset-Taste, Drucktaste zur manuellen Quittierung der
Alarmmeldungen an externe Alarmgeber und den
7
eingebauten Summer (nur bestimmte Varianten), siehe
Abschnitt 5.5.
Orange Meldeleuchte, die von der Elektrode zum
8
Ausschalten der Pumpe aktiviert wird.
Orange Meldeleuchte, die von der Elektrode zum
9
Einschalten der Pumpe aktiviert wird.
Zwei orange Meldeleuchten, die von der Elektrode für
10
Hochwasseralarm aktiviert werden.
und
Bei Hochwasseralarm blinkt die oberste Meldeleuchte
11
und die andere Meldeleuchte leuchtet.
Grüne Meldeleuchte, zeigt, daß die Versorgungsspan-
12
nung eingeschaltet ist.
2
3 4
5
1
9
