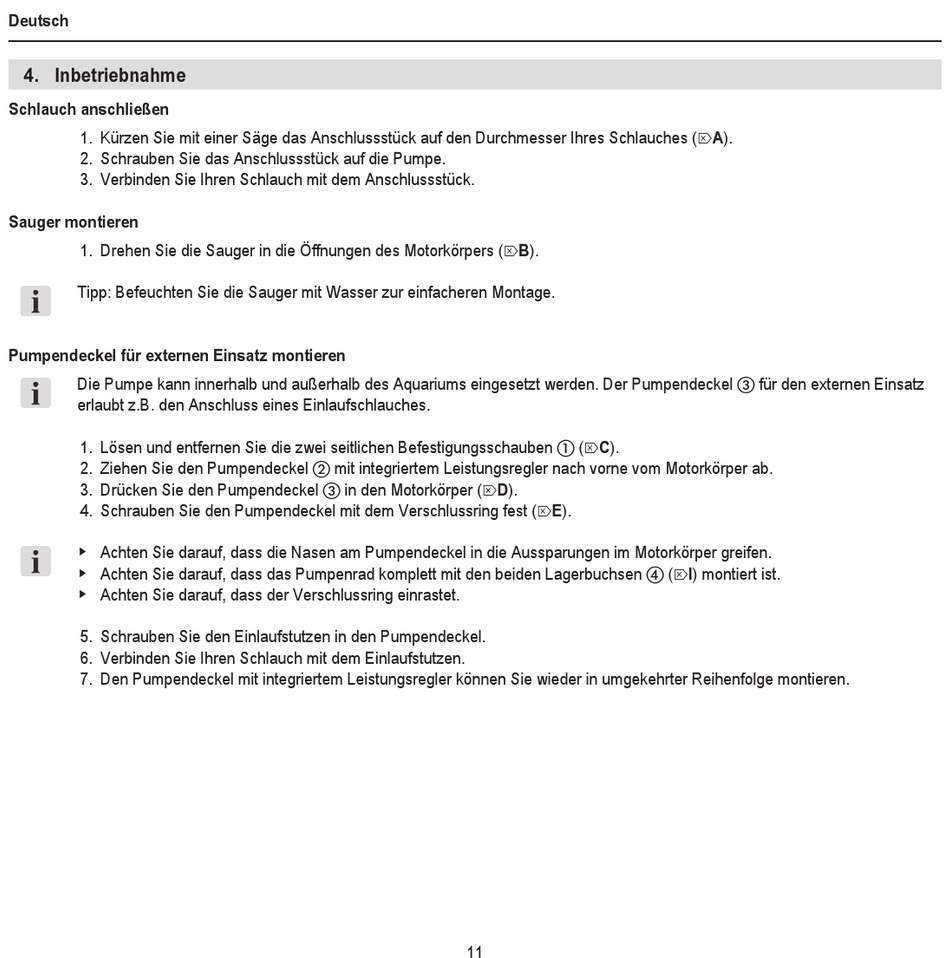

EHEIM compactON 2100 Bedienungsanleitung Seite 11

Deutsch
4. Inbetriebnahme
Schlauch anschließen
1. Kürzen Sie mit einer Säge das Anschlussstück auf den Durchmesser Ihres Schlauches (⌦A).
2. Schrauben Sie das Anschlussstück auf die Pumpe.
3. Verbinden Sie Ihren Schlauch mit dem Anschlussstück.
Sauger montieren
1. Drehen Sie die Sauger in die Öffnungen des Motorkörpers (⌦B).
Tipp: Befeuchten Sie die Sauger mit Wasser zur einfacheren Montage.
Pumpendeckel für externen Einsatz montieren
Die Pumpe kann innerhalb und außerhalb des Aquariums eingesetzt werden. Der Pumpendeckel c für den externen Einsatz
erlaubt z.B. den Anschluss eines Einlaufschlauches.
1. Lösen und entfernen Sie die zwei seitlichen Befestigungsschauben a (⌦C).
2. Ziehen Sie den Pumpendeckel b mit integriertem Leistungsregler nach vorne vom Motorkörper ab.
3. Drücken Sie den Pumpendeckel c in den Motorkörper (⌦D).
4. Schrauben Sie den Pumpendeckel mit dem Verschlussring fest (⌦E).
▶ Achten Sie darauf, dass die Nasen am Pumpendeckel in die Aussparungen im Motorkörper greifen.
▶ Achten Sie darauf, dass das Pumpenrad komplett mit den beiden Lagerbuchsen d (⌦I) montiert ist.
▶ Achten Sie darauf, dass der Verschlussring einrastet.
5. Schrauben Sie den Einlaufstutzen in den Pumpendeckel.
6. Verbinden Sie Ihren Schlauch mit dem Einlaufstutzen.
7. Den Pumpendeckel mit integriertem Leistungsregler können Sie wieder in umgekehrter Reihenfolge montieren.
11
