Differential pressure gauge Eco, model A2G-05
Differenzdruckmanometer Eco, Typ A2G-05
Manomètre différentiel Eco, type A2G-05
Manómetro diferencial Eco, modelo A2G-05
Manometro differenziale Eco, modello A2G-05
Differential pressure gauge Eco model A2G-05
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Manuale d'uso
EN
DE
FR
ES
IT
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA Eco
Inhaltszusammenfassung für WIKA Eco
- Seite 15 1. Allgemeines 2. Aufbau und Funktion 3. Sicherheit 4. Transport, Verpackung und Lagerung 5. Inbetriebnahme, Betrieb 6. Wartung und Reinigung 7. Demontage, Rücksendung und Entsorgung 8. Technische Daten 9. Zubehör Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Typ A2G-05...
-
Seite 16: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: PM 07.42 - Anwendungsberater: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 info@wika.de WIKA Betriebsanleitung, Typ A2G-05... -
Seite 17: Aufbau Und Funktion

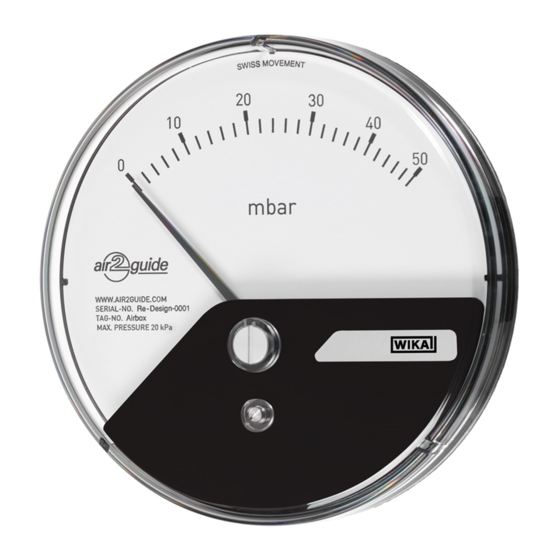

Skalenzeiger 2.2 Beschreibung Das Differenzdruckmanometer Eco Typ A2G-05 wird zur Überwachung des Differenzdruckes in der Luft- und Klimatechnik verwendet. Die Messbereiche reichen von 0 … 100 Pa bis zu 0 … 6.000 Pa. Plus-/Minusbereiche können von -50 … +50 Pa bis -1.500 …... -
Seite 18: Sicherheit
Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. 3.3 Fehlgebrauch WARNUNG! Verletzungen durch Fehlgebrauch Fehlgebrauch des Gerätes kann zu gefährlichen Situationen und Verletzungen führen. ▶ Eigenmächtige Umbauten am Gerät unterlassen. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch. WIKA Betriebsanleitung, Typ A2G-05... -
Seite 19: Personalqualifikation
Supply: DC 24 V / AC 24 V ±10 % < 1 W E-Nr. 66209848 Made in EU Hilfsenergie Messbereich Seriennummer Ausgangssignal Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen! WIKA Betriebsanleitung, Typ A2G-05... -
Seite 20: Transport, Verpackung Und Lagerung
Klassengenauigkeit einzuhalten. Wenn air2guide-Geräte in einer anderen Position montiert werden müssen, sollte dies im Bestellungsprozess spezifiziert werden. Höhere Messbereiche können durch Verstellung der Nullpunktkorrektur in anderer Position als vertikal eingesetzt werden. WIKA Betriebsanleitung, Typ A2G-05... - Seite 21 5. Inbetriebnahme, Betrieb Schalttafeleinbau mit Einbauring, Anschlusslage rückseitig Schalttafeleinbau mit Schraubring, Anschlusslage rückseitig WIKA Betriebsanleitung, Typ A2G-05...
- Seite 22 Manometer vor Verschmutzung sowie starken Temperaturschwankungen und ■ Vibrationen schützen. Das Manometer nur einsetzen, wenn die Membrane unbeschädigt ist und in ■ sicherheitstechnisch einwandfreiem Zustand ist. Montage des Druckanschlusses nach angebrachten Symbolen: ■ ⊕ hoher Druck ⊖ niedriger Druck WIKA Betriebsanleitung, Typ A2G-05...
-
Seite 23: Nullpunkteinstellung
Eine unsachgemäße Reinigung führt zur Beschädigung des Gerätes! ▶ Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten und spitzen Gegenstände zur Reinigung verwenden. 4. Ausgebautes Gerät spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. WIKA Betriebsanleitung, Typ A2G-05... -
Seite 24: Demontage, Rücksendung Und Entsorgung
Angaben im Sicherheitsdatenblatt für den entsprechenden Messstoff beachten. 7.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste im ausgebauten Gerät können zur Gefährdung von... -
Seite 25: Technische Daten
8. Technische Daten 8. Technische Daten Differenzdruckmanometer Eco, Typ A2G-05 Ausführung Standardausführung ■ Silikonfreie Ausführung ■ Nenngröße in mm Messbereich 0 … 100 Pa bis 0 … 6.000 Pa ■ -50 … +50 Pa bis -1.500 … +1.500 Pa ■... -
Seite 26: Zubehör
PVC-Schlauch, Innendurchmesser 6 mm, Rolle à 25 m 40217850 Silikonschlauch, Innendurchmesser 4 mm, Rolle à 25 m 40208940 Silikonschlauch, Innendurchmesser 6 mm, Rolle à 25 m 40208958 Kanalanschlussnippel für Messschläuche 40217507 Ø 4 … 6 mm Wetterschutz 40241564 WIKA Betriebsanleitung, Typ A2G-05... - Seite 64 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. La liste des filiales WIKA dans le monde se trouve sur www.wika.fr. Sucursales WIKA en todo el mundo puede encontrar en www.wika.es. Per le filiali WIKA nel mondo, visitate il nostro sito www.wika.it.
