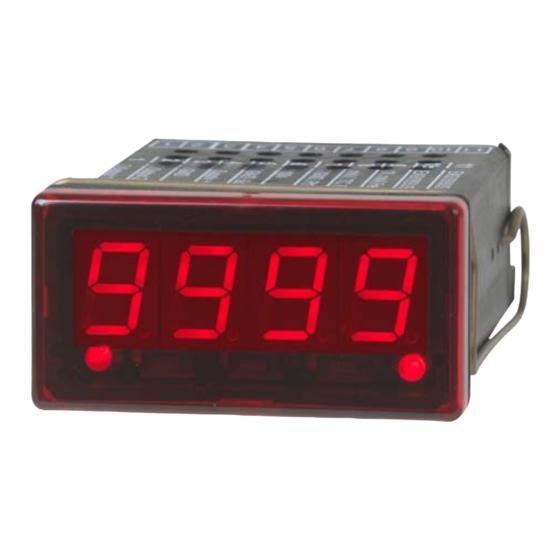

WIKA DI15 Betriebsanleitung
Digitalanzeige
Verwandte Anleitungen für WIKA DI15
Inhaltszusammenfassung für WIKA DI15
- Seite 1 Betriebsanleitung Digitalanzeige, Typ DI15 V1.3 • 02/2011 WIKA Betriebsanleitung DI15 WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg/Germany Telefon (+49) 93 72/132-0 Telefax (+49) 93 72/132-406 E-Mail info@wika.de www.wika.de...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Digitalanzeige DI15 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ......................... 3 2. EINFÜHRUNG ............................... 4 3. ELEKTRISCHER ANSCHLUSS ........................5 3.1. Anschlussbelegung ..........................5 3.2. Anschlussdaten ............................5 3.3. Eingangssignal anschließen ........................5 3.3.1. Anschluss eines Pt100 oder Pt1000 Temperaturfühlers oder eines Thermoelementes ....5 3.3.2. -
Seite 3: Sicherheitsbestimmungen
Betriebsanleitung Digitalanzeige DI15 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden. -
Seite 4: Einführung
Betriebsanleitung Digitalanzeige DI15 2. Einführung Die DI15 ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Multi-Funktionseingang mit Anschlussmöglichkeiten für: - Normsignale (0 ... 20mA, 4 ... 20mA, 0 ... 50mV, 0 ... 1V, 0 ... 2V und 0 ... 10V),... -
Seite 5: Elektrischer Anschluss
Betriebsanleitung Digitalanzeige DI15 3. Elektrischer Anschluss Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich qualifizierte Personen erfolgen. Bei fehlerhaftem Anschluss kann das Gerät zerstört werden - kein Garantieanspruch. 3.1. Anschlussbelegung - Schnittstelle E A S Y B U S... -
Seite 6: Anschluss Eines 4
Betriebsanleitung Digitalanzeige DI15 3.3.2. Anschluss eines 4 ... 20mA Messumformers in 2-Leiter-Technik Netzteil: Netzteil: 9-28 VDC 9-28 VDC 4-20mA Transmitter 4-20mA Transmitter Netzteil: für Transmitter mit getrennter Transmitterversorgung ohne getrennte Transmitterversorgung 3.3.3. Anschluss eines 0(4)…20mA Messumformers in 3-Leiter-Technik Netzteil: Netzteil:... -
Seite 7: Anschluss Eines Frequenzsignals
Betriebsanleitung Digitalanzeige DI15 3.3.6. Anschluss eines Frequenzsignals Bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unterschiedlichen Eingangs-Signalarten ausgewählt werden. Es besteht die Möglichkeit des Anschlusses eines aktiven Sig- nals (= TTL, ...), eines passiven Sensorsignals mit NPN (= NPN-Ausgang, Taster, Relais, ...) oder mit PNP (= +Ub-schaltender PNP-Ausgang, High-side-Schalter, ...) -
Seite 8: Anschluss Eines Zählsignals
Rückstell- taste Geber Sig. DI15 kaskadierend (Konfigurationshinweise für die DI15: automatisches Rücksetzen mit Ausgang 2 und Gerät 1 – Eingangssignal entsprechend Impulsgeber, zusätzliches manuelles Rücksetzen mit externem Taster Ausgangsart von Ausgang 2 = NPN Gerät 2 – Eingangssignal = Schaltkontakt... -
Seite 9: Schaltausgänge Anschließen
Betriebsanleitung Digitalanzeige DI15 3.4. Schaltausgänge anschließen Hinweis: Um einen ungewollten oder falschen Schaltvorgang bei der Gerätekonfiguration zu vermeiden, empfehlen wir den Anschluss der Schaltausgänge erst nach der Konfigu- ration der gewünschten Schaltart durchzuführen. Das Gerät besitzt 2 Schaltausgänge. Es kann in der Konfiguration des Gerätes zwischen 3 verschiede- nen Schaltarten ausgewählt werden:... -
Seite 10: Anschluss Bei Anschlussart Push-Pull-Ausgang
Betriebsanleitung Digitalanzeige DI15 3.4.3. Anschluss bei Anschlussart Push-Pull-Ausgang H a l b l e i t e r - r e l a i s Netzteil: 9-28 VDC Anschluss eines Halbleiterrelais 3.5. Gemeinsamer Betrieb von mehreren Geräten Die Ein- und Ausgänge des Gerätes sind nicht galvanisch getrennt. Werden mehrere Geräte miteinander verdrahtet ist daher darauf zu achten, dass keine unzulässigen Potentialverschiebungen auftreten. -
Seite 11: Konfiguration Des Gerätes
Betriebsanleitung Digitalanzeige DI15 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. Wird die Taste kurz gedrückt erhöht (Taste 2) bzw. -
Seite 12: Spannungs- Und Strommessung (0
Betriebsanleitung Digitalanzeige DI15 4.2. Spannungs- und Strommessung (0 ... 50mV, 0 ... 1V, 0 ... 2V, 0 ... 10V, 0 ... 20mA, 4 ... 20mA) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Spannungs- und Stromsignale. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.1. als Messart “U“... -
Seite 13: Temperaturmessung (Pt100, Pt1000 Und Thermoelemente Typ J, K, N, S Oder T)
Betriebsanleitung Digitalanzeige DI15 Mit den Tasten 2 und 3 wird der gewünschte Filterwert [in sec.] eingestellt. Einstellbare Werte: 0.01 ... 2.00 sec. Erklärung: bei dem digitalen Filter handelt es sich um die digitale Nachbildung eines Tiefpassfilters. Anwendungshinweis: bei Eingangssignal 0 ... 50mV wird empfohlen einen Filterwert von min. 0.2 zu wählen. -
Seite 14: Frequenzmessung (Ttl, Schaltkontakt)
Betriebsanleitung Digitalanzeige DI15 4.4. Frequenzmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Frequenzmessung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.1. als Messart “FrEq“ gewählt haben. In der Anzeige muss “InP“ stehen. Taste 1 drücken. In der Anzeige erscheint nun “SEnS“. -
Seite 15: Drehzahlmessung (Ttl, Schaltkontakt)
Betriebsanleitung Digitalanzeige DI15 Messbereich ist genau auf die Messfrequenz- grenzen begrenzt. Bei Über-/Unterschreitung aktiv, (Anzeige Messbe- on.rG wird die Anzeigebereichsgrenze angezeigt. reichsgrenze) [z.B. für Feuchte: bei Unter-/Überschreitung wird weiter 0% bzw. 100% angezeigt] Hinweis: Bei einer Überschreitung der max. Messbereichsgrenzen (10kHz) wird unabhängig von der Limit- Einstellung immer die entsprechende Fehlermeldung (“Err.1“) angezeigt. -
Seite 16: Auf-/Abwärtszähler (Ttl, Schaltkontakt)
Betriebsanleitung Digitalanzeige DI15 Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder “dP“. Damit ist die Anpassung des Gerätes an Ihre Signalquelle abgeschlossen. Sie müssen jetzt noch die Aus- gänge des Gerätes konfigurieren. Bei nochmaligem Drücken von Taste 1 erscheint in der Anzeige “outP“. (Output) Es folgt nun die Konfiguration des Ausganges - folgen Sie hierzu den Anweisungen in Kapitel 4.8. - Seite 17 Betriebsanleitung Digitalanzeige DI15 Geben Sie nun mit den Tasten 2 und 3 den gewünschten Vorteiler ein. Die am Eingang des Gerätes ankommenden Impulse werden durch den Vorteiler geteilt, bevor sie zur Auswertung an das Gerät gelangen. Hierdurch ist z.B. eine einfache Anpassung des Gerätes an einen Durchflussgeber oder eine Vorskalie- rung für große Zählerwerte möglich.
-
Seite 18: Schnittstellenbetrieb
Betriebsanleitung Digitalanzeige DI15 4.7. Schnittstellenbetrieb Im Betriebsmodus “Schnittstellenbetrieb“ führt das Gerät keine selbständige Messung durch. Der Anzeigewert des Gerätes wird dem Gerät über die Schnittstelle gesendet. Die Reglerfunktion bzw. Alarmüberwachung des Anzeigewertes steht weiterhin zu Verfügung. - Adresse des Gerätes für die Kommunikation kann am Gerät oder mit einer... - Seite 19 Betriebsanleitung Digitalanzeige DI15 Anzeige Ausgangsart Anmerkung Low-Side NPN, open collector, GND schaltend High-Side PNP, open collector, +Ub schaltend Pu.Pu Push-Pull Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder “ 1.out“. Taste 1 nochmals drücken, in der Anzeige erscheint “1.Err“ (Vorzugslage von Ausgang 1).
-
Seite 20: Schaltpunkte Bzw. Alarmgrenzen Einstellen
Betriebsanleitung Digitalanzeige DI15 5. Schaltpunkte bzw. Alarmgrenzen einstellen Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Schaltpunktein- stellung des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Bitte beachten: Bei Veränderung der Konfigurations-Einstellung für “InP“, “SEnS“... -
Seite 21: 2-Punkt-Regler Mit Alarm
Betriebsanleitung Digitalanzeige DI15 Wenn Sie als Ausgangsverhalten '2-Punkt-Regler' gewählt haben, ist damit die Schaltpunkteinstellung des Gerätes abgeschlossen. Drücken Sie nochmals die Taste 3 um zur Anzeige des Messwertes umzuschalten. Wenn Sie '3-Punkt-Regler' gewählt haben, fahren Sie bitte wie folgt fort: Taste 1 drücken. -
Seite 22: Min-/Max-Alarm (Getrennt Oder Gemeinsam)
Betriebsanleitung Digitalanzeige DI15 5.3. Min-/Max-Alarm (getrennt oder gemeinsam) Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.8, die Ausgangsfunktion “AL.F1“ oder “AL.F2“ gewählt haben. -
Seite 23: Offset- Und Steigungskorrektur
Betriebsanleitung Digitalanzeige DI15 6. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustierung von Abweichungen Ihres Messumformers bzw. Signalgebers. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungskor- rektur des Gerätes abgebrochen. -
Seite 24: Min-/Max-Wertspeicher
Betriebsanleitung Digitalanzeige DI15 7. Min-/Max-Wertspeicher Das Gerät besitzt eine Min-/Max-Wertspeicher. Darin wird der tiefste und der höchste Betriebswert gespeichert. Abruf des Min.-Wertes: Taste 3 kurz drücken es wird kurz “Lo“ angezeigt, an- schließend wird für ca. 2 sec. der Min-Wert angezeigt. -
Seite 25: Fehlercodes
Betriebsanleitung Digitalanzeige DI15 9. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Fehler mögliche Ursache Abhilfe Err.1 - Eingangssignal zu groß - Eingangssignal muss innerhalb Messbereich überschritten - Fühlerbruch (Pt100,Pt1000) zugelassener Grenzen liegen - Fühlerschluss (0(4) …... -
Seite 26: Technische Daten
Betriebsanleitung Digitalanzeige DI15 10. Technische Daten Max. Anschlussdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluss min. max. min. max. Versorgungsspannung 4 und 5 28 V 30 V 30V, nicht kurzschlussfest Schaltausgang 1 und 3, I<1A 1 und 2 2 und 3 nicht kurzschlussfest I<200mA... - Seite 27 Betriebsanleitung Digitalanzeige DI15 Anzeigebereich: (für Spannung-, Strom-, Frequenzmessung) -1999 ... 9999 Digit, Anfangs-, Endwert und Dezimalpunktposition frei wählbar empfohlene Spanne: < 2000 Digit Genauigkeit: Normsignal: < 0.2% FS ±1Digit (bei 0 ... 50mV: < 0.3% FS ±1Digit) : < 0.5% FS ±1Digit...
