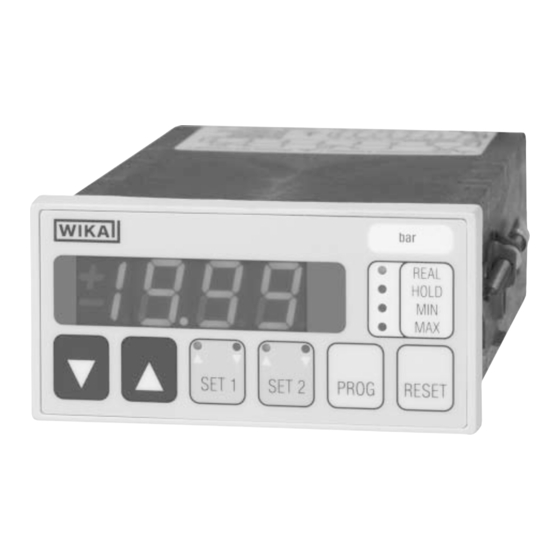

WIKA A-RB-1 Betriebsanleitung

Digitalanzeige
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Digitalanzeige Typ A-RB-1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WIKA A-RB-1

Inhaltszusammenfassung für WIKA A-RB-1

  • Seite 1 Betriebsanleitung Digitalanzeige Typ A-RB-1...

  • Seite 2: Inhaltsverzeichnis

    Bezug der Dämpfung Baudrate 2.5.2 Abfragen der programmierten Anzeigenein- stellung 2.5.3 Korrektur von Nullpunktverschiebungen Typ A-RB-1-D mit 2 Grenzkontakten (siehe auch Anhang B) 2.6.1 Einstellen von Grenzkontakt 1 2.6.2 Einstellen von Grenzkontakt 2 2.6.3 Abfrage der Schaltpunkte von Grenzkontakt 1 2.6.4...
  • Seite 3 Inhaltsverzeichnis Seite Abschnitt Thema Belegung der Anschlussklemmen auf der Geräterückseite Belegung der 15-poligen Steckerleiste 'J' 3.1.1 Öffnen des Gehäuses 3.1.2 Schematische Darstellung der Netzspannungs- Einstellung Belegung der 9-poligen Steckerleiste 'K' Beispiele Anschlussbelegungen Belegung der 9-poligen Sub-D-Buchse 'L' Option Serielle Schnittstelle RS-232 Auslesen der Geräte-Parameter und Messwerte Programmieren der Geräte-Parameter Fehlermeldungen...

  • Seite 4: Sicherheitshinweise

    Vorwort Vielen Dank für den Kauf unserer Digitalanzeige Typ A-RB-1. Diese Betriebsanleitung enthält Anleitungen für die Bedienung und den Betrieb der Digitalanzeige sowie Hinweise zu dessen Funktionalität. Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie die Digital- anzeige in Betrieb nehmen. Um Unfälle oder Schäden durch den nicht bestimmungsgemäßen Gebrauch der Digitalanzeige zu verhindern,...
  • Seite 5 Analogausgang (0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA), eine einstellbare Dämpfung sowie ein Momentanwertspeicher (HOLD-Funktion) und Mini- mal- und Maximalwertspeicher gehören zur Grundausstattung. Zwei Grenzkontakte und eine serielle Schnittstelle (RS-232) sind als Option erhältlich. 2.

  • Seite 6: Einstelltaste Abwärts Zählend

    2.2.3 MIN-Modus (Minimalwert-Speicher) 'h' Der kleinste seit dem letzten Drücken der RESET-Taste aufgetretene Messwert wird angezeigt. Der normale Messbetrieb läuft im Hintergrund weiter, d.h., dass auch die MIN- und MAX-Speicher laufend aktualisiert werden und die Überwachung der eingestellten Grenzkontakte weiter- läuft.
  • Seite 7 (Programm) nach ca. 5 Sekunden durch die Buchstaben SCL (Scale, Skalierung) ersetzt wird. Nach erneutem Tastendruck erscheint -A- (Anfangswert der Skalierung). Nach einem weiteren Tastendruck erscheint der bisherige Anfangswert des Anzeigebereiches im Display, und die MIN-LED beginnt zu blinken. Dieser Wert kann durch Drücken der Einstelltasten ( ) und ( verändert werden.
  • Seite 8 PROG-Taste gespeichert. Die korrekte Speicherung wird durch drei Striche - - - auf dem Display bestätigt. Anschließend erscheint selbständig OuX (Output X) als Kennzeichnung, dass jetzt die Ausgangsgröße bestimmt werden kann, wobei X für einen Wert von 1 bis 3 steht. Mit den Einstelltasten kann der Wert für X verändert werden.
  • Seite 9 Einstellung Anzeige analoger Grenz- Min.-/Max.- d XX Ausgang kontakte Werspeicher (0: Dämpfung deaktiviert, 1: Dämpfung aktiviert) Mit den Einstelltasten ( ) und ( ) kann der Wert für dXX verändert werden. Der zuletzt dargestellte Wert wird durch erneutes Drücken der PROG-Taste gespeichert.

  • Seite 10: Abfragen Der Programmierten Anzeigeneinstellung

    Der zuletzt dargestellte Wert wird durch erneutes Drücken der PROG- Taste gespeichert. Die korrekte Speicherung der Eingabe wird durch drei Striche - - - bestätigt. Das Gerät schaltet danach automatisch zurück in den Messmodus. Die Programmierebene kann jederzeit durch Betätigen der RESET-Taste verlassen werden, wobei nur die Werte übernommen werden, deren korrekte Speicherung durch die drei Striche - - - im Anzeigefeld bestätigt wurden.

  • Seite 11: Typ A-Rb-1-D Mit 2 Grenzkontakten (Kurzbeschreibung Siehe

    7 ... 407 bar Es ist jedoch günstiger den Offset durch eine Justage des Messumformers zu korrigieren. 2.6 Typ A-RB-1-D mit 2 Grenzkontakten (Kurzbeschreibung siehe Anhang B) Mit den Tasten SET 1 und SET 2 wird die Programmierebene erreicht, in der die Einstellungen von Grenzkontakt 1 bzw.
  • Seite 12 Anschließend erscheint automatisch SA (Schaltpunkt aus) und nach einem weiteren Tastendruck der für den Ausschaltpunkt gespeicherte Wert. Dieser kann durch Drücken der Einstelltasten ( ) und ( verändert werden. Zur Kennzeichnung, dass sich das Gerät im Modus 'Einstellen Ausschaltpunkt Grenzkontakt 1' befindet, blinkt die rote LED in der rechten oberen Ecke der Taste SET 1.
  • Seite 13 Beispiele: a) MAX-Grenzwert (Einschaltwert 1000, Ausschaltwert 800) Das Alarmrelais wird aktiviert, wenn der Messwert den gespeicherten Einschaltwert (1000) überschreitet und bleibt aktiv, bis der Messwert den gespeicherten Ausschaltwert (800) unterschreitet. Die linke LED der Taste SET 1 leuchtet, sobald der Einschaltwert (1000) erreicht wurde und das Alarmrelais anzieht.

  • Seite 14: Einstellen Von Grenzkontakt

    2.6.2 Einstellen von Grenzkontakt 2 (Kurzbeschreibung siehe Anhang B) Die Einstellung und Funktionen erfolgen analog zu Grenzkontakt 1. 2.6.3 Abfrage der Schaltpunkte von Grenzkontakt 1 (Kurzbeschreibung siehe Anhang B) Nach kurzem Betätigen der Taste SET 1 erscheint SP 1 (Set Point 1) als Bestätigung des Tastendrucks im Display.

  • Seite 15: Verlassen Der Programmierebene

    2.7.2 Verlassen der Programmierebene (siehe auch 2.5.1, 2.6.1 und 2.6.2) Die Programmierebene zum Festlegen der Anzeigeneinstellung bzw. der Schaltpunkte der Grenzkontakte kann jederzeit durch Betätigen der RESET-Taste verlassen werden. Dabei werden nur die Werte übernom- men, deren korrekte Speicherung durch drei Striche - - - im Anzeigefeld bestätigt wurde.

  • Seite 16: Belegung Der 15-Poligen Steckerleiste 'J

    3.1 Belegung der 15-poligen Steckerleiste 'J' Stift Belegung Grenzkontakt 1 max. AC 250 V 8 A Grenzkontakt 2 max. AC 250 V 8 A AC 230 V ± 10 % oder AC 115 V ± 10 %, 50 / 60 Hz Die Netzanschluss-Spannung ist intern umsteckbar zwischen AC 230 V ±...

  • Seite 17: Schematische Darstellung Der Netzspannungs

    3.1.2 Schematische Darstellung der Netzspannungs-Einstellung Einstellung 230 VAC ±10 %: Einstellung 115 VAC ±10 %: 3.2 Belegung der 9-poligen Steckerleiste 'K' Stift Belegung Eingang für Spannungssignale Eingang für Stromsignale -out Analogausgang, gemeinsame Masse für Strom- und Spannungsausgang (Klemmen 8 und 9) +24 V Hilfsenergie für Sensor -GND...

  • Seite 18: Beispiele Anschlussbelegungen

    3.3 Beispiele Anschlussbelegungen: a) Zweileiter, Messumformersignal 4 ... 20 mA Anzeigegerät Messumformer + I-in - Klemme - I-in + 24 V + Klemme b) Dreileiter, Messumformersignal 4 ... 20 mA Anzeigegerät Messumformer + I-in + Messsignal - I-in - Hilfsenergie + 24 V + Hilfsenergie c) Dreileiter, Messumformersignal 0 ...

  • Seite 19: Belegung Der 9-Poligen Sub-D-Buchse 'L

    3.4 Belegung der 9-poligen Sub-D-Buchse 'L' Die Belegung der Buchse für die serielle Schnittstelle ist identisch mit der Belegung, wie sie auch in Personal-Computern verwendet wird. Dadurch wird direkte Kompatibilität mit am Markt sehr weit verbreiteten Produkten gewährleistet. Stift Belegung TX DATA RX DATA GROUND...

  • Seite 20: Auslesen Der Geräte-Parameter Und Messwerte

    4.1 Auslesen der Geräte-Parameter und Messwerte Befehl Antwort-Information Bedeutung Antwort in Byte Beispiel RREAL Messwert aktueller Messwert incl. 5 + 6 Byte + ↵ Vorzeichen und Dezimalpunkt RREAL+12.34 RMODE 1 = REAL-Modus Statusmeldung, in welchem 2 = HOLD-Modus Modus sich das Gerät befindet 3 = MIN-Modus 4 = MAX-Modus 5 + 1 Byte + ↵...
  • Seite 21 Befehl Antwort-Information Bedeutung Antwort in Byte Beispiel RSCLA Anfangswert gespeicherter Anfangswert 5 + 6 Byte + ↵ für Anzeigeskalierung inkl. RSCLA+00.00 Dezimalpunkt und Vorzeichen RSCLE Endwert gespeicherter Endwert 5 + 6 Byte + ↵ für Anzeigeskalierung inkl. RSCLE+16.00 Dezimalpunkt und Vorzeichen RINPX 1 = 0 ...

  • Seite 22: Programmieren Der Geräte-Parameter

    4.2 Programmieren der Geräte-Parameter Befehl Befehlsinformation Bedeutung Befehl in Byte Beispiel PMODE 1 = REAL-Modus Umschaltung des Geräte- 2 = HOLD-Modus Modus 3 = MIN-Modus 4 = MAX-Modus 5 + 1 Byte + ↵ PMODE1 PMINM 0 = Reset Rücksetzen (Löschen) des 5 + 1 Byte + ↵...
  • Seite 23 Befehl Befehlsinformation Bedeutung Befehl in Byte Beispiel PSCLE Endwert Endwert abspeichern 5 + 6 Byte + ↵ für Anzeigeskalierung incl. PSCLE+16.00 Dezimalpunkt und Vorzeichen PINPX 1 = 0 ... 10 V Eingangssignal für Anzeige- 2 = 0 ... 20 mA gerät festlegen und ab- 3 = 4 ...

  • Seite 24: Fehlermeldungen

    5. Fehlermeldungen Für die Anzeige und Auswertung verschiedener Fehler sind sechs Fehlermeldungen möglich, die auf dem Display angezeigt werden. 5.1 Fehlermeldungen E1/-E1 Die Fehlermeldungen E1/-E1 treten auf, wenn das Eingangssignals den programmierten Endwert (10 V oder 20 mA) um mehr als 9% übersteigt bzw.

  • Seite 25: Fehlermeldung E3

    Die konkreten Werte für jedes Eingangssignal können Sie der folgenden Tabelle entnehmen: Fehlermeldung prog. Eingang Eingangssignal E3 blinkt im 0 ... 10 V > 10,6 V und < 10,9 V Wechsel mit 0 ... 20 mA > 21,2 mA und < 21,8 mA Anzeigewert 4 ...

  • Seite 26: Vorbereitung Des Geräte-Einbaus

    6. Vorbereitung des Geräte-Einbaus Das Anzeigegerät ist zum Einbau in Fronttafeln bis 40 mm Dicke aus- gelegt. Der Tafelausschnitt gemäß IEC 61 554 hat Abmessungen von 92 + 0,8 mm Breite und 45 + 0,6 mm Höhe. Die Befestigung erfolgt durch mitgelieferte Befestigungsbügel.

  • Seite 27: Technische Daten

    10. Technische Daten Technische Daten Typ A-RB-1 Anzeige - Prinzip 7-Segment-LED, rot, 3 1/2 -stellig - Ziffernhöhe 14,56 mm - Anzeigebereich -1999 ... +1999 Genauigkeit ± 0,05 % der Messspanne ± 2 Digit Wandlungsrate 10 Messungen/s, Dämpfung einstellbar in 100 ms - Schritten bis max. 50,0 s Fehlermeldung E1: A/D-Wandler Überlauf...

  • Seite 28: Anhang A Kurzbeschreibung Der Anzeigeneinstellung Und -Abfrage

    Anhang A Kurzbeschreibung der Anzeigeneinstellung und -abfrage Ausgangsstatus: Messmodus PROG drücken und gedrückt halten Pro erscheint im Anzeigenfeld und wird durch SCL ersetzt, sobald die Programmierebene erreicht ist. PROG drücken - A- erscheint im Anzeigenfeld PROG drücken Anfangswert Skalierung erscheint und die MIN-LED blinkt Einstelltasten drücken Der für den Anfangswert der Skalierung gespeicherte...
  • Seite 29 Einstelltasten drücken Position des Dezimalpunktes wird verändert PROG drücken - - - erscheint als Bestätigung für die korrekte Speicherung des Dezimalpunktes erscheint automatisch mit der aktuellen Festlegung der Eingangsgröße Einstelltasten drücken wird verändert PROG drücken - - - erscheint als Bestätigung für die korrekte Speicherung der Eingangsgröße OuX erscheint automatisch mit der aktuellen Festlegung der Ausgangsgröße...
  • Seite 30 PROG drücken - - - erscheint als Bestätigung für die korrekte Speicherung der Zeit für die Dämpfung dXX erscheint automatisch mit dem aktuellen Bezug der Dämpfung Einstelltasten drücken wird verändert PROG drücken - - - erscheint als Bestätigung für die korrekte Speicherung des Bezuges der Dämpfung - b - erscheint im Anzeigefeld RS232...
  • Seite 31 Im Messmodus können die programmierten Werte für Skalierung, Dezimalpunkt, Eingangssignal, Ausgangssignal, Dämpfung (sowie Baudrate bei Option RS 232-Schnittstelle) durch kurzes Drücken der Taste PROG abgefragt werden. Im Display erscheinen selbständig nacheinander die einzelnen Werte. Beispiel: Skalierung 0 ... 6,00 bar Eingangssignal 4 ...

  • Seite 32: Anhang B Kurzbeschreibung Der Grenzwerteinstellung Und - Abfrage

    Anhang B Kurzbeschreibung der Grenzwerteinstellung und - ab- frage Ausgangsstatus: Messmodus SET 1 drücken und gedrückt halten SP1 erscheint im Anzeigefeld und wird durch ersetzt, sobald die Programmierebene erreicht ist. SET 1 drücken der Einschaltpunkt Grenzkontakt 1 erscheint und die - LED von Grenzkontakt 1 blinkt Einstelltasten drücken der Wert wird verändert...
  • Seite 33 Durch Drücken der RESET-Taste kann der jeweilige Programmier- vorgang jederzeit abgebrochen werden. Die Anzeige geht dann zurück in den Messmodus. Es werden nur die Werte übernommen, deren korrekte Speicherung durch drei Striche ( - - - ) bestätigt wurde. Die Eingabe der Schaltpunkte für Grenzkontakt 2 erfolgt in gleicher Weise.

  • Seite 34: Anhang C Maßzeichnungen

    Anhang C Maßzeichnungen Abmessungen in mm 95,7 89,5...
  • Seite 35 Abmessungen in mm Tafelausschnitt in mm +0,8...

  • Seite 36: Anhang D Zeichnung Der Bedien- Und Anschlusselemente

    Anhang D Zeichnung der Bedien- und Anschlusselemente...
  • Seite 37 LED-Anzeigefeld Einstelltaste, abwärts zählend Einstelltaste, aufwärts zählend Abfrage bzw. Programmieren Grenzkontakt 1 ∆ - LED = MAX-Grenzwert; ∇ - LED = MIN-Grenzwert Abfrage bzw. Programmieren Grenzkontakt 2 ∆ - LED = MAX-Grenzwert; ∇ - LED = MIN-Grenzwert Anwahl des Programmier-Modus, Weiterschalten der Programmschritte Löschen der Speicher oder Abbruch der Programmierung Wahltaste für Anzeige-Modus...
  • Seite 38 Für Ihre Notizen...
  • Seite 39 Für Ihre Notizen...
  • Seite 40 WIKA Alexander Wiegand GmbH & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg Telefon (+49) 93 72/132-9986 (+49) 93 72/132-217 E-Mail testequip@wika.de www.wika.de...
