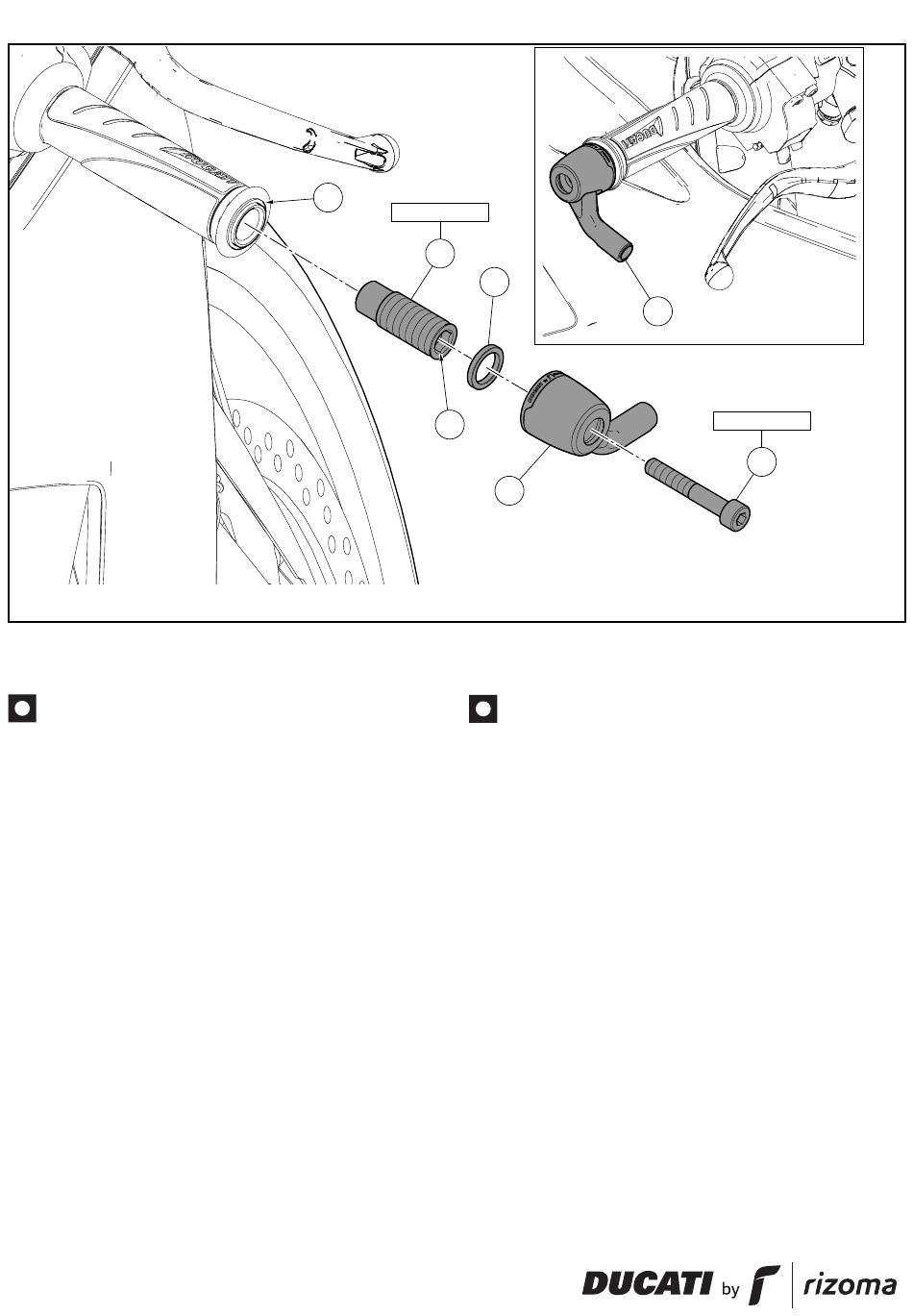

Montaje grupo contrapeso derecho
Importante
Quitar del paquete el grupo contrapeso (9) controlando que todos
los componentes estén en posición.
Introducir el perno (3) en el manillar (F) utilizando el alojamiento
de llave (3A) en la cabeza del perno (3). Ajustar el perno (3) al par
de apriete indicado. Introducir el tornillo (4) en el grupo contrapeso
(8). Posicionar el grupo contrapeso (8) en el extremo del manillar
(F) e introducir el tornillo (4). Ajustar el tornillo (2) al par de apriete
recomendado.
5
F
25 Nm ± 10%
3
5
3A
右カウンターウェイトユニットの取り付け
カウンターウェイトユニット (9) の各部品が外れないように注意
しながら、カウンターウェイトを包装から取り出します。
ピン (3) の先端にあるレンチソケット (3A) を利用して、ピン
(3) をハンドルバー (F) に差し込みます。ピン (3) を規定のトル
クで締め付けます。スクリュー (4) をカウンターウェイトユニッ
ト (8) に取り付けます。カウンターウェイトユニット (8) をハ
ンドルバーの先端 (F) に取り付け、スクリュー (4) を差し込み
ます。スクリュー (2) を規定のトルクで締め付けます。
8
8
重要
ISTR 1001 / 00
20 Nm ± 10%
4
