Greenlinkbox SLT.22
4.7 Points de connexion,
LEDs et sélections
4.7.1 Le transformateur d'alimentation
Le transformateur d'alimentation peut être branché sur le point de connexion
1. Mettre sous tension après avoir fait toutes les autres connexions.
Suivre la procédure du chapitre 7 Le premier démarrage.
4.7.2 LEDs diagnostiques
Les leds d'indication indiquent la situation du Greenlinkbox SLT.22 et
permettent de contrôler le fonctionnement du Greenlinkbox SLT.22 et ses
connexions.
Pour une description plus détaillée, voir le chapitre 8 Fonctionnement et
Diagnostics.
4.7.3 Branchement FLoop et FNet
Le Greenlinkbox SLT.22 supporte la communication FLoop et FNet. Il est
possible de les raccorder à un connecteur divisible et d'utiliser des vis pour
verrouiller les deux côtés du connecteur.

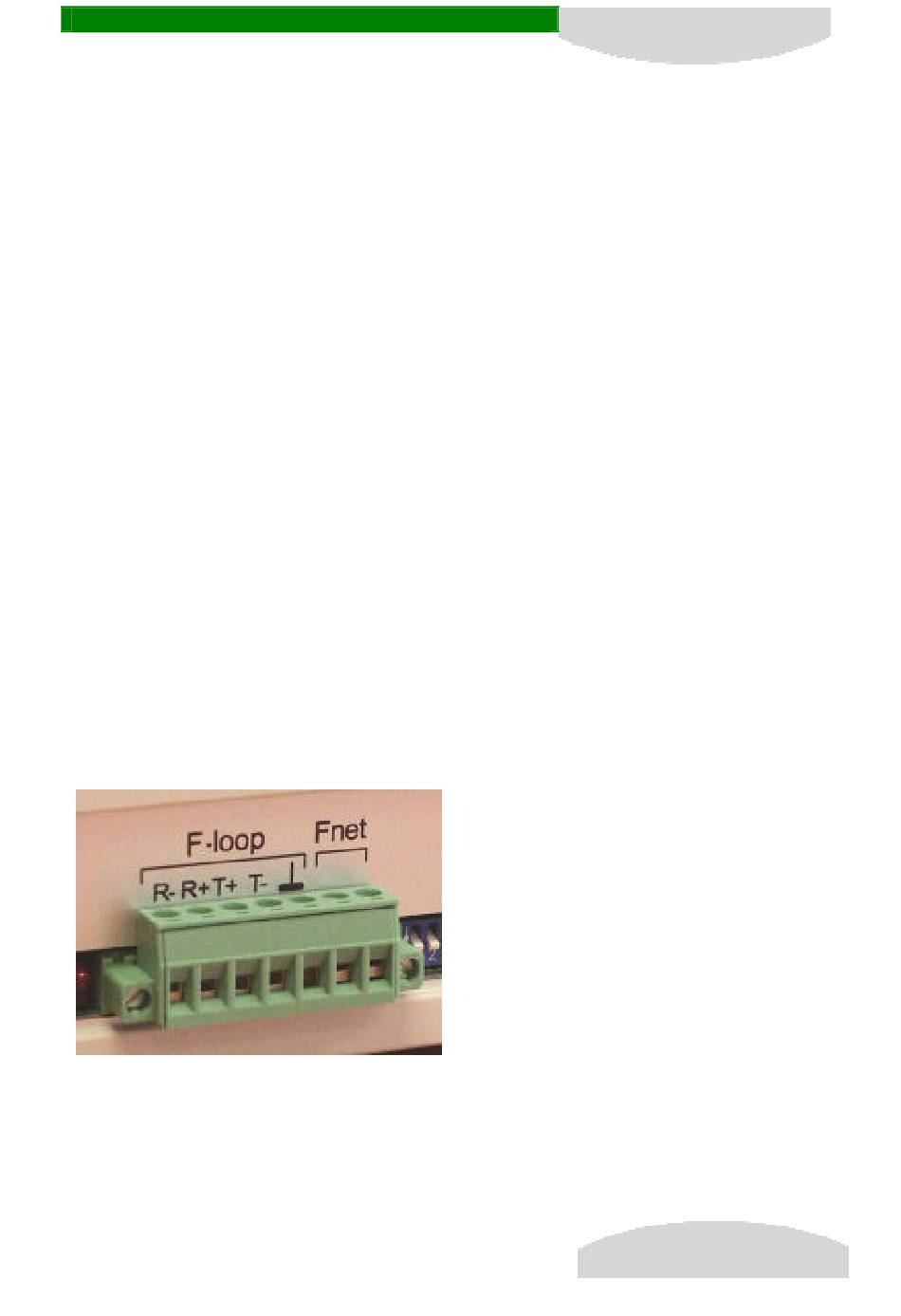

Fig. 32: Connexions FLoop et FNet
FR-7
