Greenlinkbox SLT.22
1.7 GreenLinkBox aansluit-
punten, indicaties en
selecties
1.7.1 Voedingsspanningsadapter
De voedingsadapter kunt u aansluiten op aansluitpunt 1. Schakel de
voedingsspanning pas in nadat u alle overige aansluitingen gemaakt hebt.
Volg de procedure uit hoofdstuk 7 De eerste keer opstarten.
1.7.2 Diagnose LEDs
De diagnose LEDs geven de status van de Greenlinkbox SLT.22 aan.
Hiermee kunt u onderzoeken of de Greenlinkbox SLT.22 correct functioneert
en of de aansluitingen goed zijn.
Voor gedetailleerde beschrijving, zie hoofdstuk 8 Werking en diagnose.
1.7.3 FLoop en FNet aansluiting
De Greenlinkbox SLT.22 ondersteunt zowel FLoop als FNet communicatie.
FLoop en FNet kunt u op een deelbare connector aansluiten en aan beide
zijden van de connector borgen met schroeven.

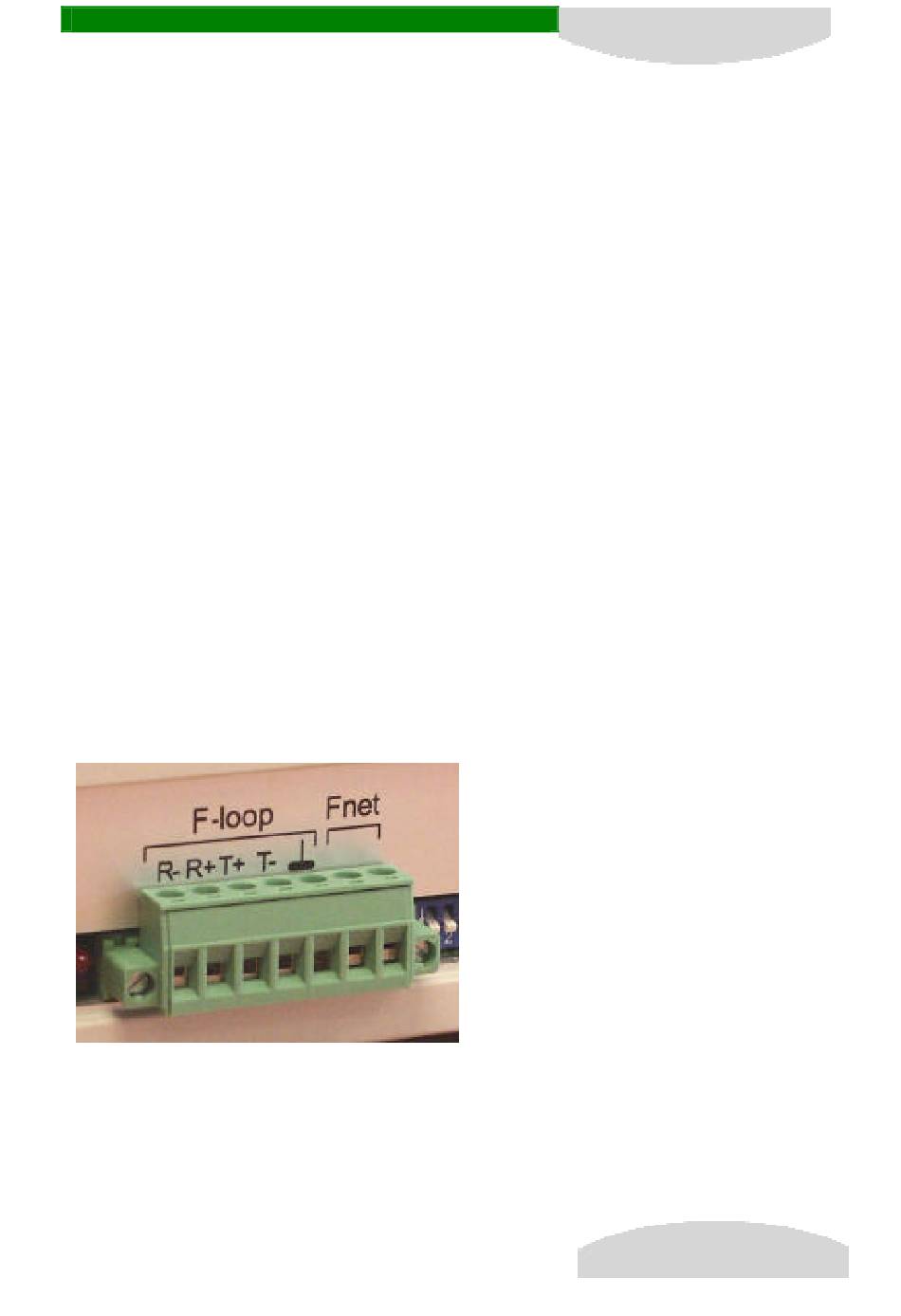

Figuur 5: FLoop en FNet aansluitingen
NL-7
