Greenlinkbox SLT.22
1.8 Installatievoorbeelden vaak voorkomende situaties
1.8.1 Voorbeeld 1, Greenlinkbox SLT.22 via USB aan PC
FNet
FLoop

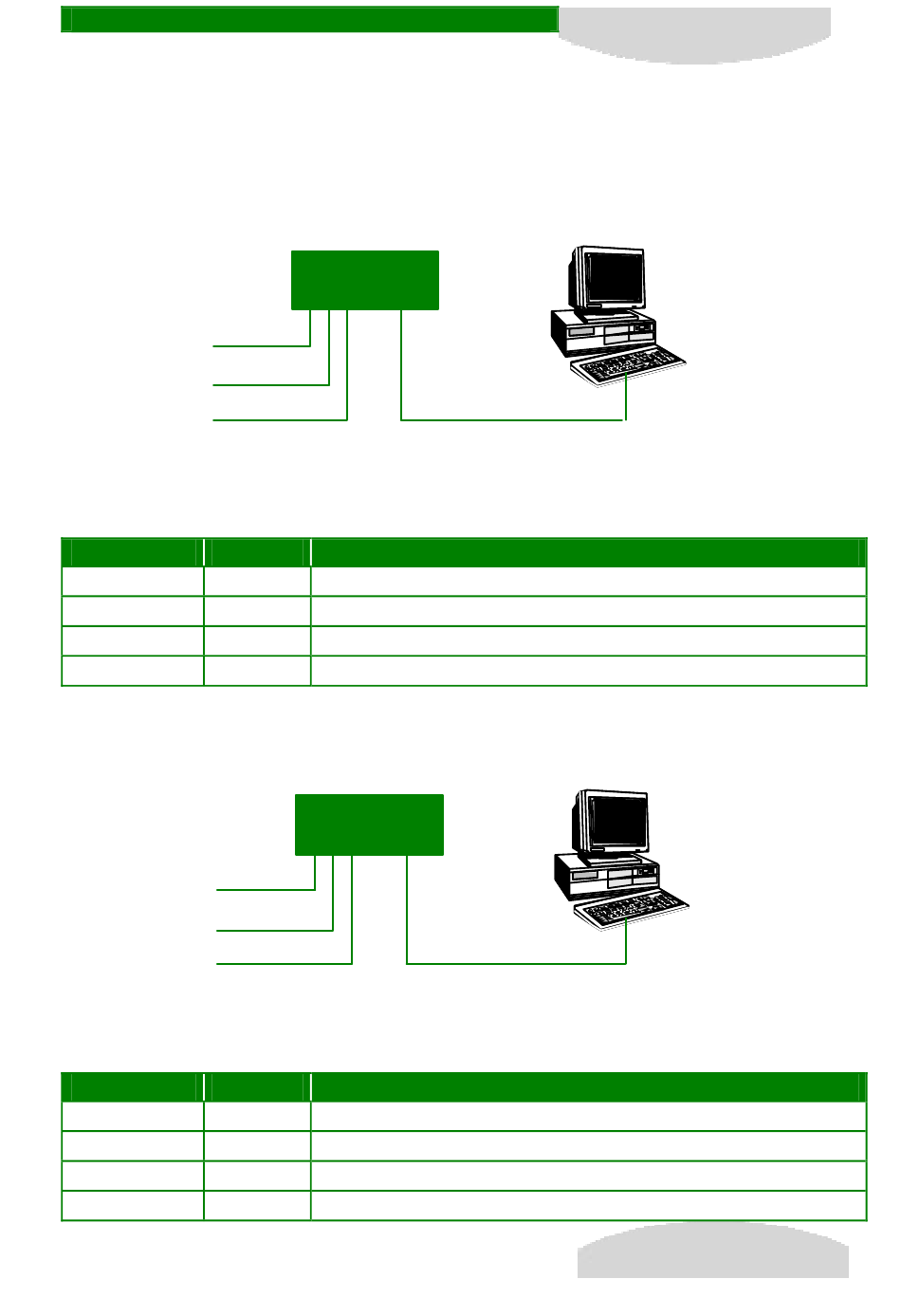

Figuur 7: Installatievoorbeeld 1, Greenlinkbox SLT.22 via USB aan een PC
Dipswitch
Status
1
ON/ OFF Afsluitweerstand afhankelijk van positie op FNet
2
OFF
3
OFF
4
ON
1.8.2 Voorbeeld 2, Greenlinkbox SLT.22 via RS-232 aan PC
FNet
FLoop
Figuur 8: Installatievoorbeeld 2, Greenlinkbox SLT.22 via RS-232 aan PC
Dipswitch
Status
1
ON/ OFF Afsluitweerstand afhankelijk van positie op FNet
2
OFF
3
OFF
4
OFF
Greenlinkbox
SLT.22
Omschrijving
Communicatie via USB
Greenlinkbox
SLT.22
RS-232
Omschrijving
Communicatie via RS-232
1.8 Installatievoorbeelden
USB
NL-9
