Greenlinkbox SLT.22

3.8 Installationsbeispiele oft vorkommende Situationen

3.8.1 Beispiel 1, Greenlinkbox SLT.22 über USB an PC
FNet
FLoop

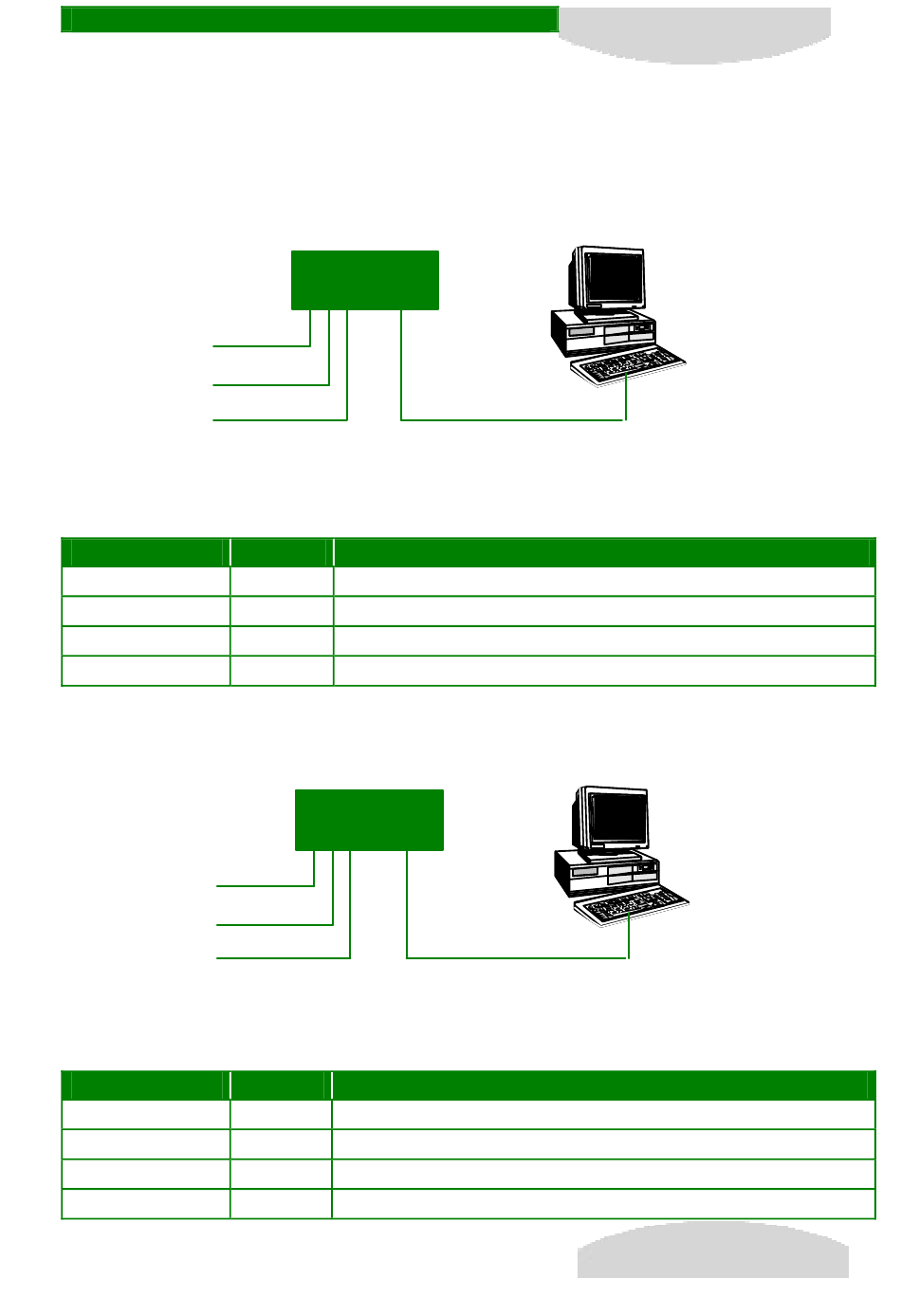

Abb. 25: Installationsbeispiel 1, Greenlinkbox SLT.22 über USB an PC
DIP-Schalter
1 ON/ OFF
2
3
4
3.8.2 Beispiel 2, Greenlinkbox SLT.22 über RS-232 an PC
FNet
FLoop
Abb. 26: Installationsbeispiel 2, Greenlinkbox SLT.22 über RS-232 an PC
DIP-Schalter
1 ON/ OFF
2
3
4
Greenlinkbox
SLT.22
Status Beschreibung
Abschlusswiderstand abhängig von Position in FNet
OFF
OFF
ON Kommunikation über USB
Greenlinkbox
SLT.22
Status Beschreibung
Abschlusswiderstand abhängig von Position in FNet
OFF
OFF
OFF Kommunikation über USB
3.8 Installationsbeispiele
USB
RS-232
DE-9
