Steuerung des Systems SeTAC for Machine Tools
• die Schaltfläche zum Aufrufen des Steuerfelds für die Einstellung der
verschiedenen Optionen der Graphen (in Abb. 26 mit einem roten Pfeil
gekennzeichnet);
• eine Combo-Box mit den Beschriftungen und den Farben der Kurven;
• die Parameter der Achsen des Graphen.

Steuerfeld

Über das Steuerfeld können Sie den Maßstab, den Offset und die Farbe für
jede einzelne Messung ändern. Mit dem Kontrollkästchen "Stop" (Abb. 26)
können Sie die Datenerfassung stoppen und die numerische Auswertung der
Signale vornehmen. In der Praxis ist zur schnellen Analyse einer Größe nur
Folgendes erforderlich:
• Wählen Sie im Eingabebereich die Größe, die Sie analysieren wollen.
• Aktivieren Sie das Kontrollkästchen "Stop".
• Doppelklicken Sie auf den Grafikbereich, um die zwei senkrechten
Begrenzungslinien einzublenden (weiß, in Abb. 26).
Nun können Sie einige Kenngrößen des Signals im begrenzten Bereich direkt
ablesen:
• Zeit;
• Anzahl Abtastungen;
• Mittelwert;
• maximaler Spitze-Spitze-Wert (pk-pk);
• Effektivwert;
• im Intervall gemessener Höchst- und Mindestwert.
Beachten Sie, dass Sie die angezeigten Messwerte in eine Textdatei
exportieren und die Ansicht des angezeigten Bereichs vergrößern können.

Statusleiste

Die Statusleiste (Abb. 27) am unteren Rand des Fensters von Machine Airbag
Seite
32

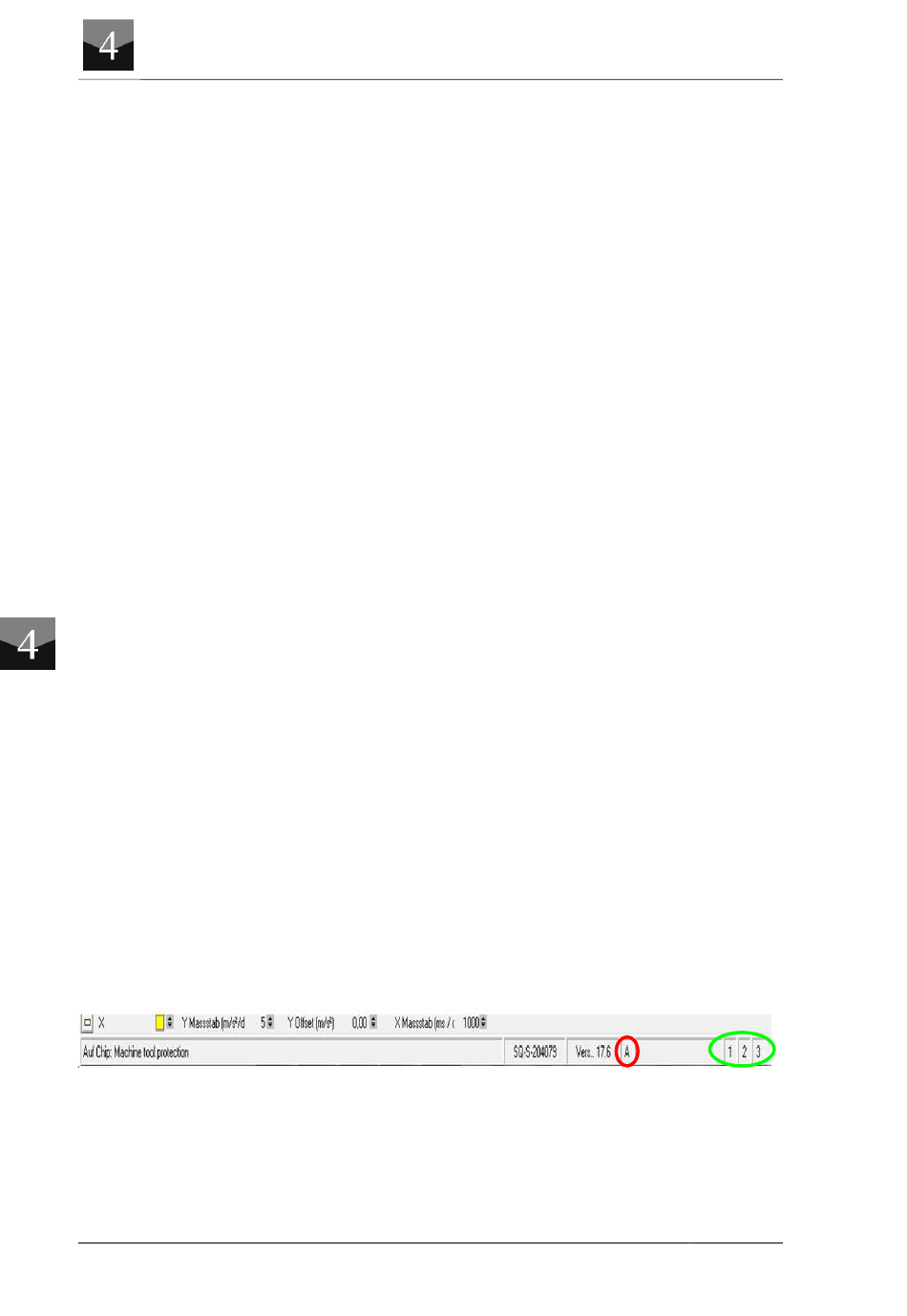

Abb. 27: Statusleiste.
