Installation der Hardware
Architektur des Systems SeTAC for Machine Tools

SeTAC TK Basic Interface

[Art.-Nr. SSI-TK-001-0-0-000]
Das System SeTAC for Machine Tools
stellt in Verbindung
Schnittstellenmodul SeTAC TK Basic
Interface (Abb. 9) alle Funktionen für
die lokale Überwachung und Kontrolle
einer Werkzeugmaschine bereit. Es
arbeitet dann wie eine richtige Black
Box in der Maschine und erfüllt die
folgenden Aufgaben:
• Aufzeichnung mit Zeitangabe der Kollisionen;
• Aufzeichnung mit Zeitangabe der Vibrationsüberlasten;
• Berechnung der effektiven Betriebsstunden der Spindel, unterteilt nach
Vibrationspegelbereichen.
Das Schnittstellenmodul SeTAC TK Basic Interface verfügt über eine
Schnappbefestigung für die sichere Befestigung auf DIN-Schienen.
Ein- und Ausgangsanschlüsse
Auf dem Schnittstellenmodul SeTAC TK Basic Interface befinden sich eine
USB-Buchse Typ B, eine 8-polige M12-Rundbuchse und eine 3-polige
Anschlussklemme (Abb. 10). In der Tabelle ist die Belegung der einzelnen
Kontakte der Anschlussklemme angegeben.
Kontakt- Symbol Beschreibung
nummer
Dies ist der Eingang zum Steuern der
Option
1 IN Zeitüberwachung für die Berechnung
der effektiven Betriebsstunden der
Spindel.
2 V+ Versorgungsspannung (18 bis 30V)
3 GND Masse
Seite
10
mit dem

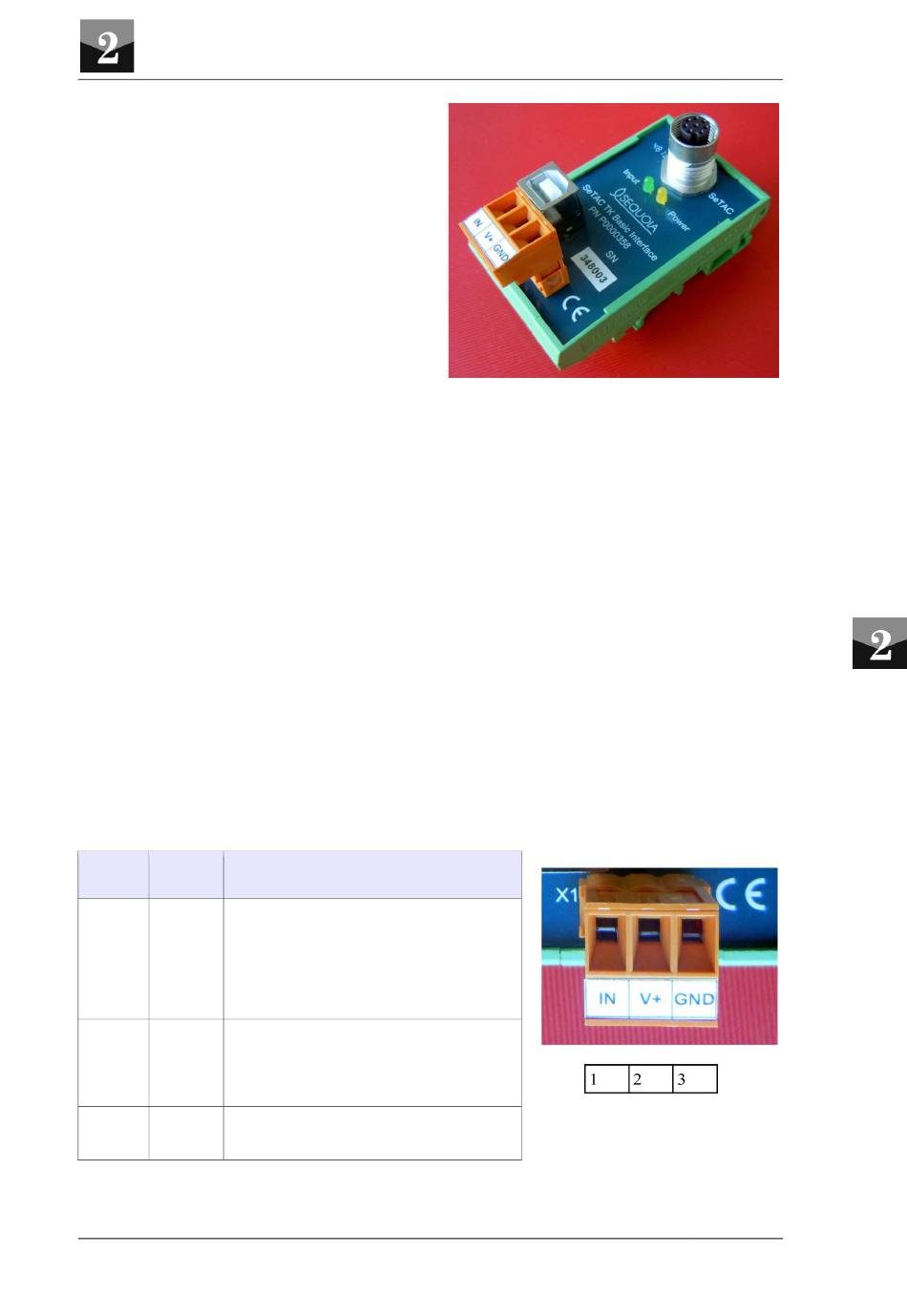

Abb. 9: SeTAC TK Basic Interface
zum Aktivieren
SeTAC for Machine Tools
der
Abb. 10: Anschlussklemme
