Die 8-polige M12-Rundbuchse dient zum Anschließen des Sensors SeTAC TK
an das Schnittstellenmodul SeTAC TK Basic
Interface.

SeTAC TK Advanced Interface

[Art.-Nr. SSI - TK - 001 - 1 - 0 – 000]
Das System SeTAC for Machine Tools stellt in
Verbindung mit dem Schnittstellenmodul SeTAC
TK Advanced Interface (Abb. 11) alle Funktionen
für die lokale Überwachung, Kontrolle und
schnelle Notabschaltung der Werkzeugmaschine
bereit. Im Einzelnen bestehen die folgenden
Möglichkeiten:
• Aufzeichnung
Kollisionen;
• Aufzeichnung
Vibrationsüberlasten;
• Berechnung der effektiven Betriebsstunden der Spindel, unterteilt nach
Vibrationspegelbereichen;
• Verwendung von 3 Ausgangsrelais (2 normale und 1 schnelles Relais)
zum Anhalten der Werkzeugmaschine und/oder zum Aktivieren externer
Einrichtungen;
• Speichern, Anzeigen und Sichern der Ereignisse im Logbuch (Black-Box-
Funktion).
Das Schnittstellenmodul SeTAC TK Advanced Interface verfügt über eine
Schnappbefestigung für die sichere Befestigung auf DIN-Schienen.
Architektur des Systems SeTAC for Machine Tools
mit Zeitangabe
mit Zeitangabe
SeTAC for Machine Tools
Installation der Hardware
der

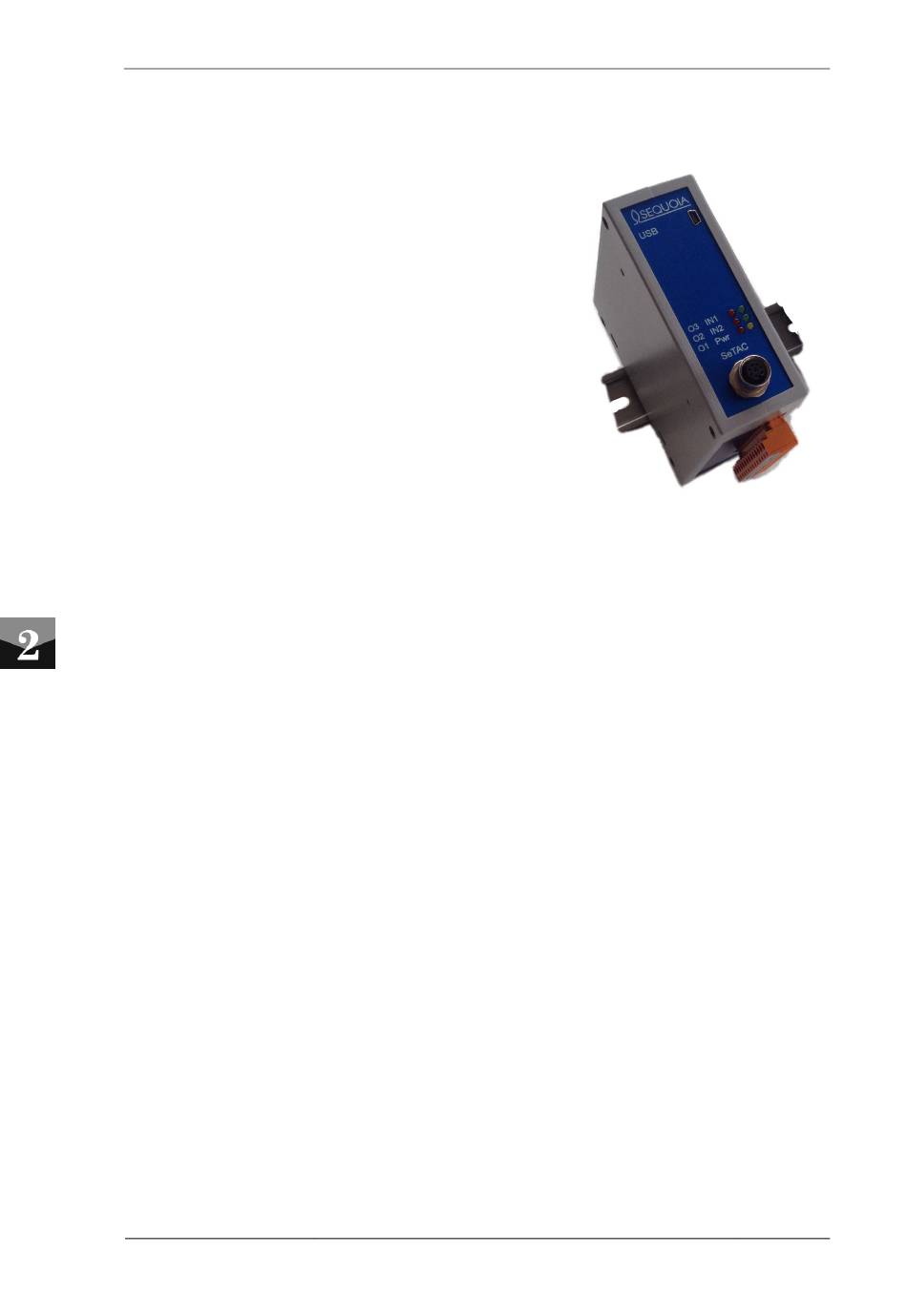

Abb. 11: SeTAC TK Advanced Interface
der
- Benutzerhandbuch
Seite
11
