Installation der Hardware
Architektur des Systems SeTAC for Machine Tools

Montage des Sensors

Position und Befestigung
Der Sensor SeTAC TK muss so nahe wie möglich an der Spindelnase und in
jedem Fall starr am Spindelkörper befestigt werden, damit er die Vibrationen
exakt erfasst (Abb. 2). Je näher an der Vibrationsquelle der Sensor angebracht
wird, desto zufriedenstellender ist in der Regel das Resultat der Überwachung.
Um zuverlässige Messungen für die Analyse der Signale zu erhalten, muss der
Sensor SeTAC TK auf eine ebene Oberfläche montiert werden.
Am besten befestigt man den Sensor SeTAC TK mit vier Schneidschrauben mit
Hilfe der vier Löcher im Sensorgehäuse. Die Befestigung muss eine hohe
Steifigkeit aufweisen, damit die durch hochfrequente Signale gekennzeichneten
Stöße erfasst werden können und keine anderen Vibrationen auf den Sensor
wirken (die das zu verarbeitende Vibrationssignal beeinflussen würden).
Abb. 4: M12-Kabel für SeTAC for Machine Tools
Behandlung der Kabel
Bei der Montage unbedingt darauf achten, Schäden am Sensor und an den
Seite
6

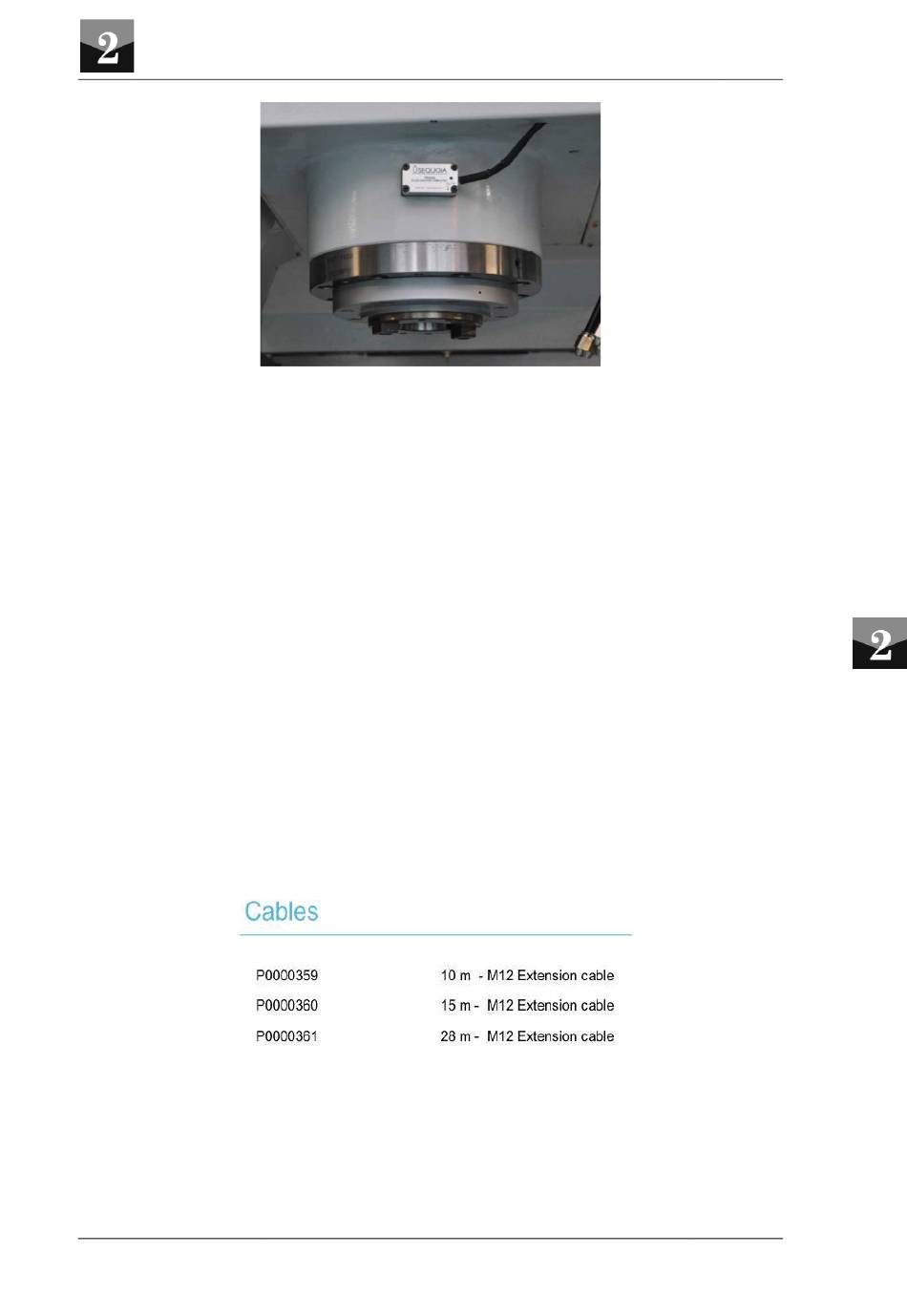

Abb. 3: Anordnung des Sensors
SeTAC for Machine Tools
- Benutzerhandbuch
