überschritten wurde oder nicht, und zwar im Einzelnen:
• Weiß: Der Grenzparameter (Limit) ist nicht aktiviert.
• Grün:
Der
Pegelschwellenwert in der letzten Zeit nicht überschritten.
• Rot: Der Pegelschwellenwert wurde überschritten.

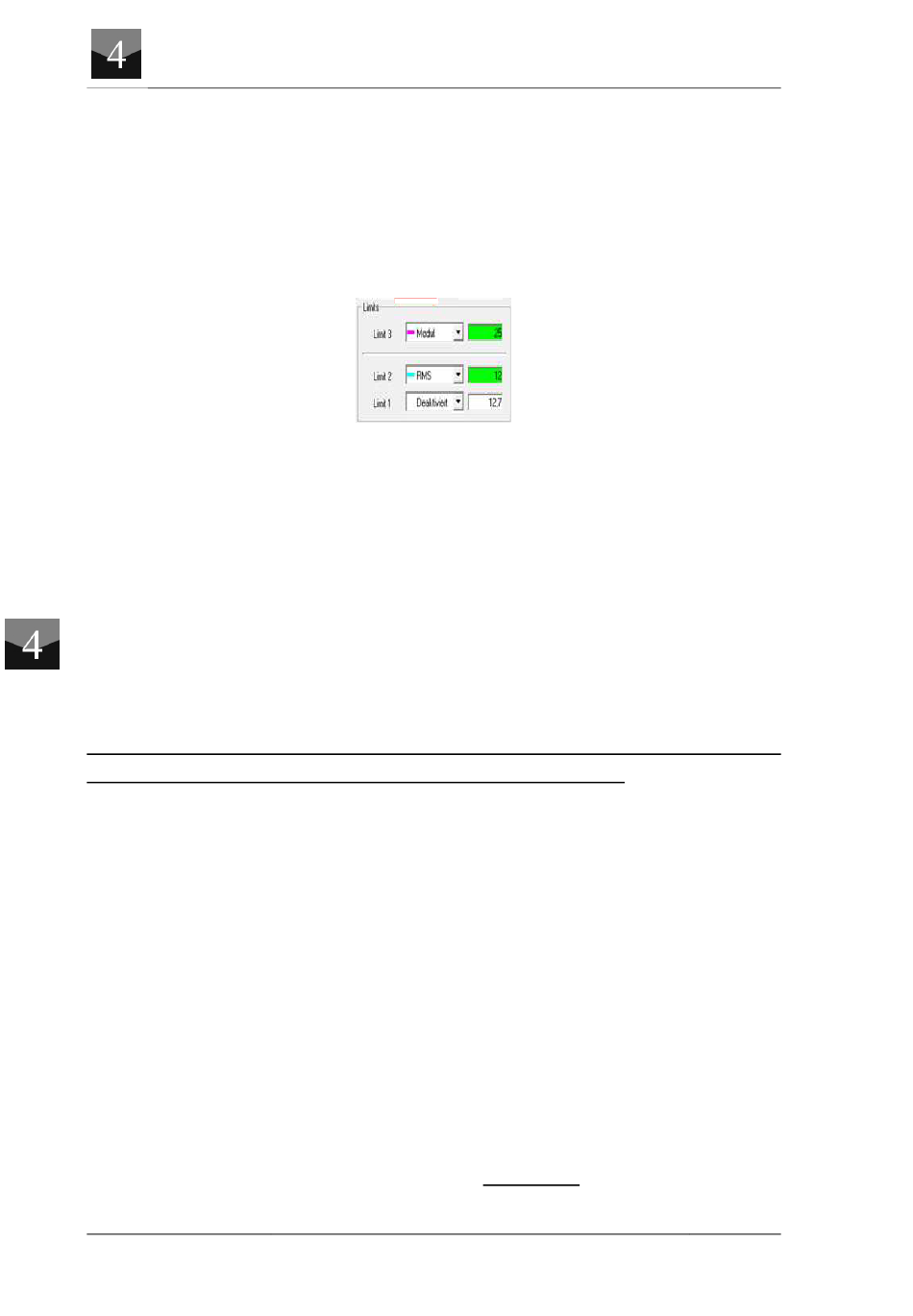

Abb. 23: Pegelschwellenwert - Hintergrundfarbe
Bei jeder Überschreitung eines Schwellenwerts erzeugt das Programm ein
Ereignis, das vom System SeTAC for Machine Tools in einem dedizierten
internen Speicher mit der Bezeichnung "Logbuch" aufgezeichnet wird.
Es wird empfohlen, die Grenzparameter Limit1 und Limit2 für die Erkennung der
Vibrationsüberlast vorzusehen, da sie auch im SuperUser-Modus konfiguriert
werden können.
Der Grenzparameter Limit3 kann nur im Administrator-Modus konfiguriert
werden und sollte zur Kollisionserkennung verwendet werden.

Filter

Im Kasten "Filters" (Filter) (Abb. 22) befinden sich die Schieberegler zum
Einstellen des Tiefpassfilters, des Hochpassfilters und des Tiefpassfilters der
einzelnen Achsen sowie ein Kontrollkästchen, das man aktivieren kann, damit
die Erdbeschleunigung von den Beschleunigungsmesswerten subtrahiert wird.
Man beachte, dass die Erdbeschleunigung nur von den Kanälen der einzelnen
Achsen subtrahiert wird (beim Modul und beim Effektivwert wird sie
defaultmäßig nicht berücksichtigt) und dass dies gleichzeitig bei allen drei
Kanälen geschieht.
Der Tiefpass- und
Beschleunigungsmodul angewandt.
Der Tiefpassfilter der einzelnen Achsen wird gleichzeitig auf alle Komponenten
der Beschleunigung angewandt.
