Installation der Hardware
Architektur des Systems SeTAC for Machine Tools
gemessenen Signale und Übertragung der Vibrationsdaten über den
Feldbus der Maschine.
.
Ein- und Ausgangsanschlüsse
Auf dem Schnittstellenmodul SeTAC TK Full Interface befinden sich eine USB-
Buchse (Typ Mini-B), eine Ethernet/TCP-Schnittstelle für die Kommunikation
und ein 14-poliger Steckverbinder.
Das Schnittstellenmodul verfügt über eine Schnappbefestigung für DIN-
Schienen. Sein 14-poliger Steckverbinder (Abb. 16) hat die folgende Belegung:
Kontakt- Symbol
nummer
1 GND
2 V+
3 COM3
4 OUT3A
5 OUT3B
6 COM2
7 OUT2A
8 OUT2B
9 COM1
10 OUT1A
11 OUT1B
12 GND
Seite
16

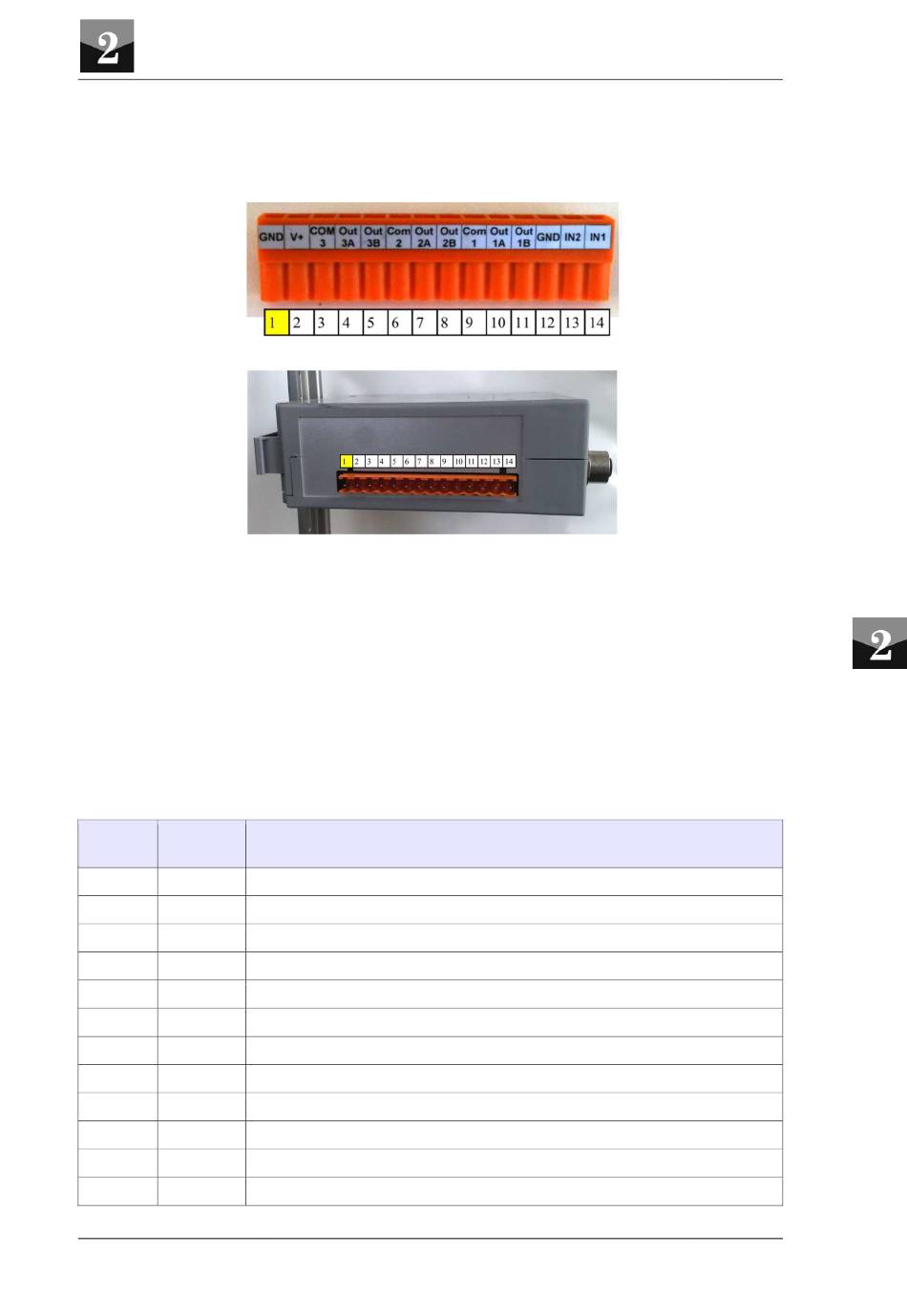

Abb. 16: Belegung des Steckverbinders
Masse
Versorgungsspannung
Mittenkontakt Relais 3
Ruhekontakt Relais 3
Arbeitskontakt Relais 3
Mittenkontakt Relais 2
Ruhekontakt Relais 2
Arbeitskontakt Relais 2
Mittenkontakt Relais 1
Ruhekontakt Relais 1
Arbeitskontakt Relais 1
Masse
