Machine Airbag
Steuerung des Systems SeTAC for Machine Tools
Im Logbuch werden außerdem alle Änderungen der Kontrollparameter mit
Angabe der Uhrzeit und der eingetretenen Änderung aufgeführt.

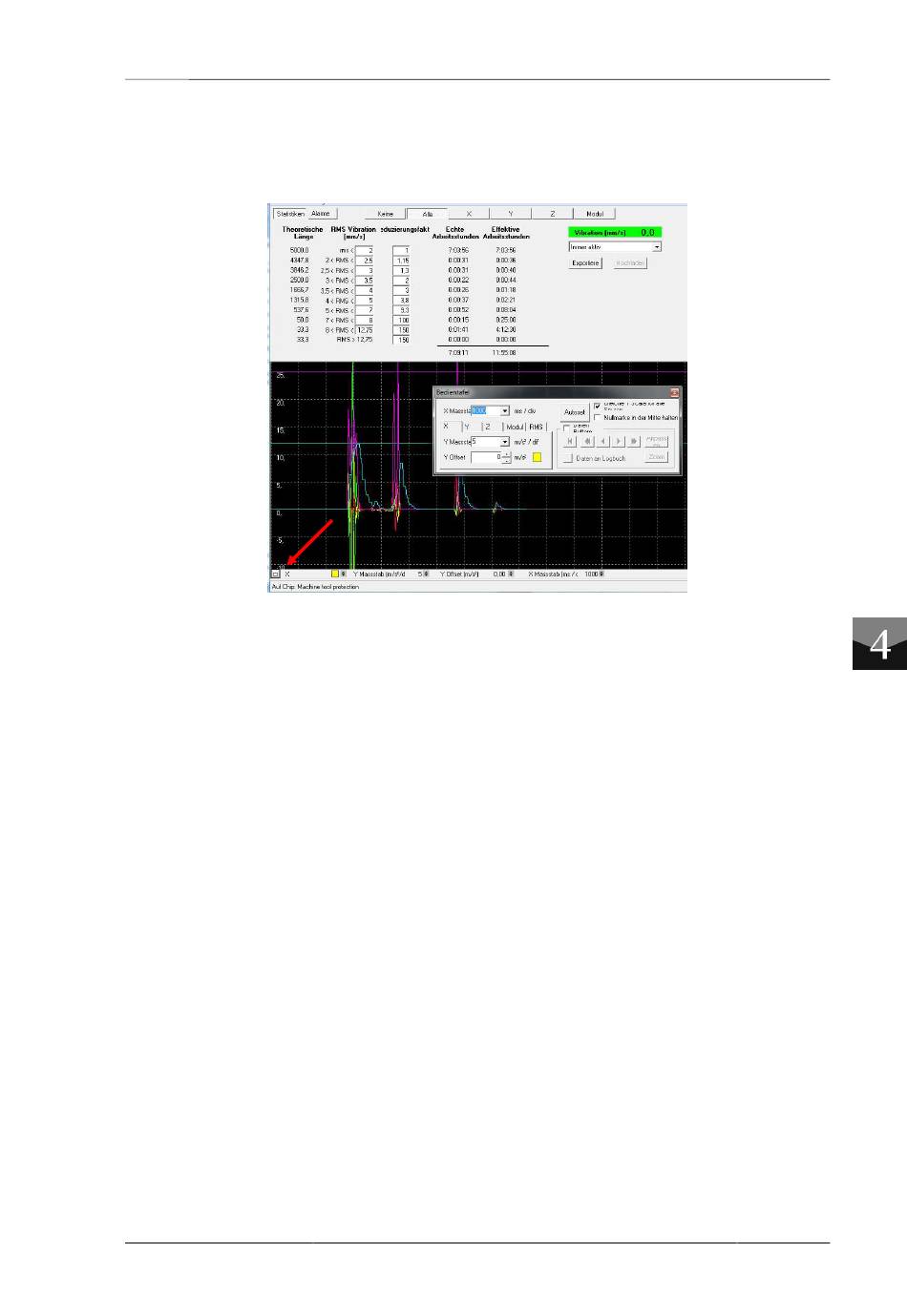

Abb. 26: Grafikbereich mit Steuerfeld.

Grafikbereich

Machine Airbag zeigt im Grafikbereich (Abb. 26) die nahe an der Spindel
ermittelten Messwerte der Vibrationsbeschleunigung an. Dieser Bereich verhält
sich wie der Bildschirm eines Oszilloskops und zeigt den Verlauf der in der
Nähe der Spindel gemessenen Vibrationen an.
Im unteren Teil des Grafikbereichs befinden sich:
